Назначение разъёма СШР20ПЭШ7

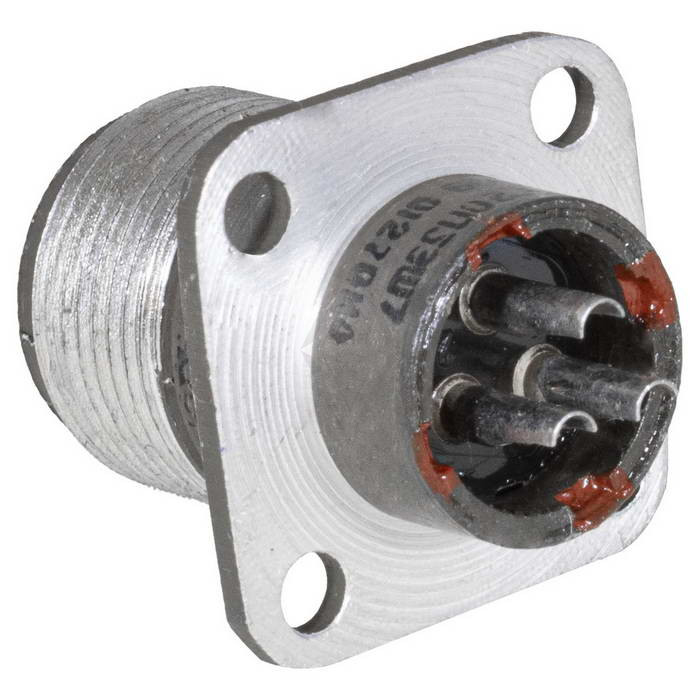

СШР20ПЭШ7 — цилиндрический низкочастотный разъём советского и российского производства из серии СШР. Изделие предназначено для соединения и разъединения электрических цепей постоянного и переменного тока с рабочей частотой до 3 МГц. Разъём применяется во внутренних и наружных установках при условии защиты от пыли и влаги в соответствии с климатическим исполнением УХЛ. Конструкция рассчитана на подсоединение проводов сечением до 3 квадратных миллиметров, что делает его пригодным для силовых и сигнальных линий средней мощности.

Расшифровка обозначения

Маркировка СШР20ПЭШ7 содержит полную информацию о конструкции изделия. Её удобно рассматривать по позициям:

• СШР — обозначение серии цилиндрических низкочастотных разъёмов.
• 20 — условный размер корпуса.
• П — прямой патрубок кабельной части.
• Э — эмалированные контакты.
• Ш — розетка.
• 7 — схема расположения и нумерации контактов.

Основные технические характеристики

Контактная система и электрические параметры

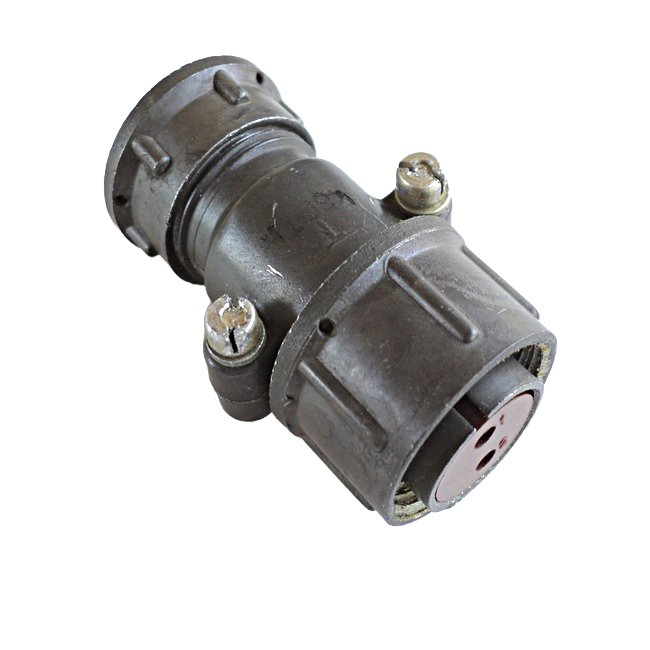

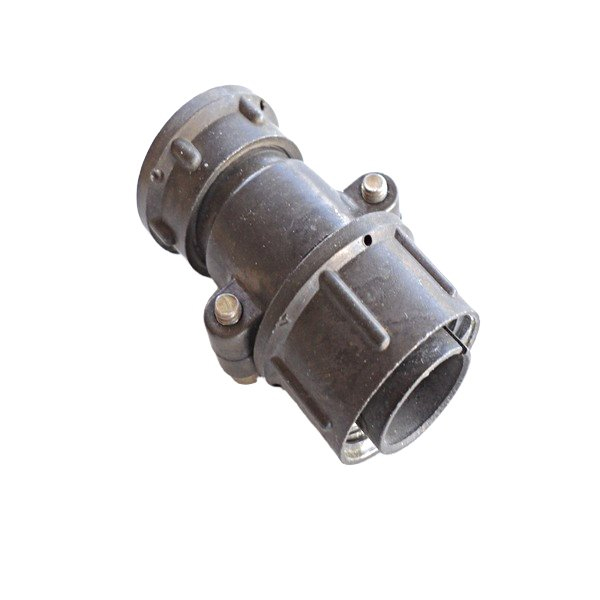

Разъём имеет условный размер корпуса 20 и кабельное исполнение с прямым патрубком, рассчитанным на экранированный кабель. В изделии установлены 3 контакта диаметром 2,5 миллиметра с серебряным покрытием. Рабочий ток на каждый контакт составляет не более 25 ампер, максимальная токовая нагрузка достигает 35 ампер. Рабочее напряжение — до 850 вольт. Сопротивление контактов не превышает 1 миллиома, а сопротивление изоляции в нормальных условиях составляет не менее 5000 мегаом.

Условия эксплуатации и механическая стойкость

Диапазон рабочих температур — от минус 60 до плюс 60 градусов Цельсия, с учётом перегрева контактов допускается работа до плюс 110 градусов Цельсия. Разъём выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 герц с ускорением 300 метров на секунду в квадрате, одиночные удары с ускорением до 5000 метров на секунду в квадрате, линейное ускорение 2000 метров на секунду в квадрате и пониженное атмосферное давление до 1,3 на 10 в минус четвёртой степени паскаля.

Ресурс и сохраняемость

Минимальная наработка изделия составляет 1000 часов. Число циклов соединения и расчленения достигает 500. Срок сохраняемости при соблюдении условий хранения — 15 лет.

Применение

СШР20ПЭШ7 используется для коммутации электрических цепей в составе кабельных сборок, приборов и установок, работающих в жёстких условиях эксплуатации. Благодаря экранированному исполнению кабельной части и стойкости к вибрации, ударам и перепадам давления разъём подходит для ответственных соединений, где требуется надёжный контакт и защита от помех. Серебряное покрытие контактов обеспечивает стабильное переходное сопротивление при токах до 35 ампер, а диапазон рабочих температур позволяет применять изделие как в отапливаемых помещениях, так и на открытом воздухе при наличии защиты от прямого воздействия пыли и влаги.

Артикул изделия — 8320. Категория — СШР20. Производитель в предоставленных данных не указан.
