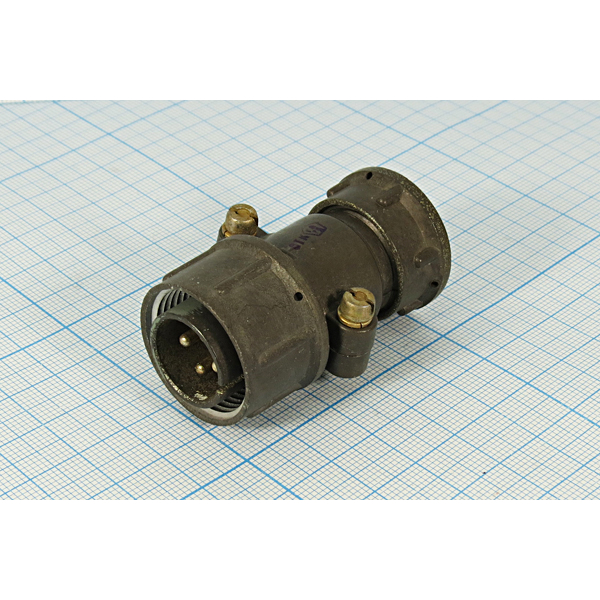

Назначение соединителя СШР20П4ЭГ8

СШР20П4ЭГ8 — это приборная розетка цилиндрического низкочастотного соединителя серии ШР. Изделие предназначено для надёжного соединения электрических цепей в электро- и радиоаппаратуре. Розетка обеспечивает коммутацию цепей постоянного и переменного тока с частотой до 3 МГц.

Конструктивно это блочный приборный вариант без патрубка. Соединение с ответной частью — резьбовое, поляризация — одношпоночная, что исключает неправильное сочленение. Монтаж выполняется пайкой.

Основные технические характеристики

• Количество контактов — 4.
• Диаметр контактов — 2,5 мм.
• Максимальное рабочее напряжение — 850 В.
• Сопротивление контактов — не более 1,0 мОм для данного диаметра.
• Сопротивление изоляции — не менее 5000 МОм в нормальных условиях.
• Наработка — не менее 5000 часов.
• Количество сочленений-расчленений — не менее 500.

Условия эксплуатации

Соединитель рассчитан на работу в жёстких условиях. Он выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 30 g, механические удары с ускорением до 500 g и линейное ускорение до 200 g.

Температурный диапазон эксплуатации — от минус 60 до плюс 60 градусов Цельсия, с кратковременными сменами до плюс 110 градусов Цельсия. Изделие подходит для работы при пониженном давлении до 10 в степени минус 6 миллиметров ртутного столба.

Конструкция и применение

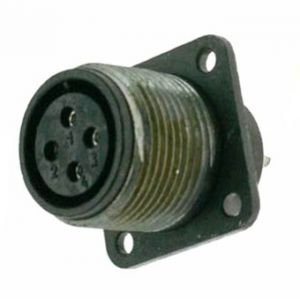

Розетка выполнена в блочном приборном исполнении без патрубка. Резьбовое соединение и одношпоночная поляризация обеспечивают надёжную фиксацию и правильную ориентацию при сочленении. Монтаж производится пайкой, что делает изделие пригодным для стационарной установки в аппаратуре.

Применяется соединитель в сварочном оборудовании, генераторах и слаботочных цепях для подключения кабелей и узлов. Благодаря широкому диапазону рабочих напряжений и стойкости к механическим нагрузкам розетка востребована в электро- и радиоаппаратуре различного назначения.

Области использования

1. Сварочное оборудование — коммутация силовых и вспомогательных цепей.
2. Генераторные установки — подключение кабелей и узлов.
3. Слаботочные цепи — соединение электрических цепей в приборах и блоках.
4. Электро- и радиоаппаратура — работа с постоянным и переменным током частотой до 3 МГц.

Артикул изделия — 8319, категория — СШР20. Производитель в предоставленных данных не указан.
