Назначение изделия

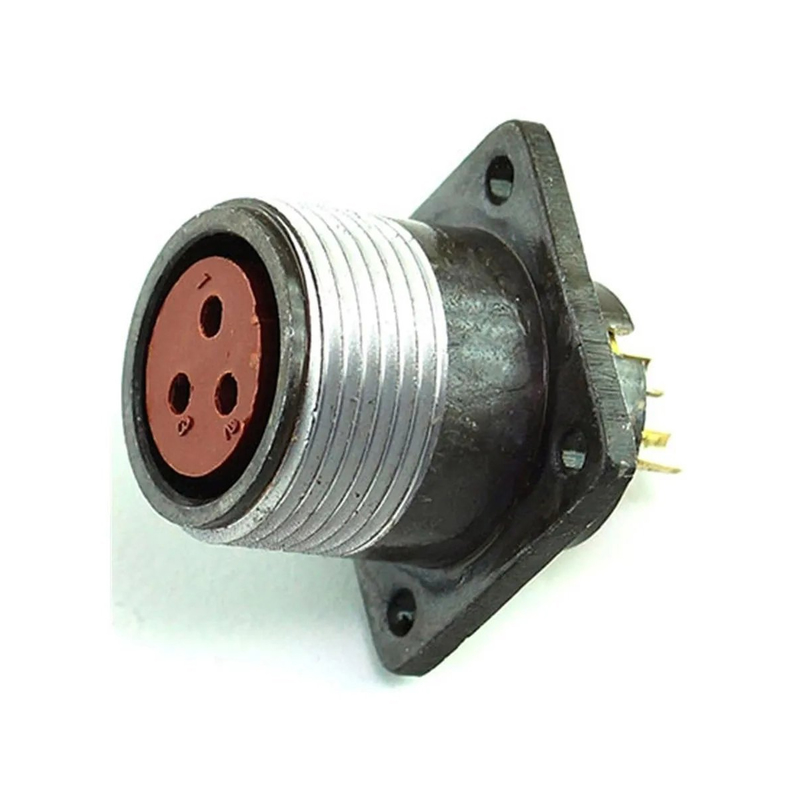

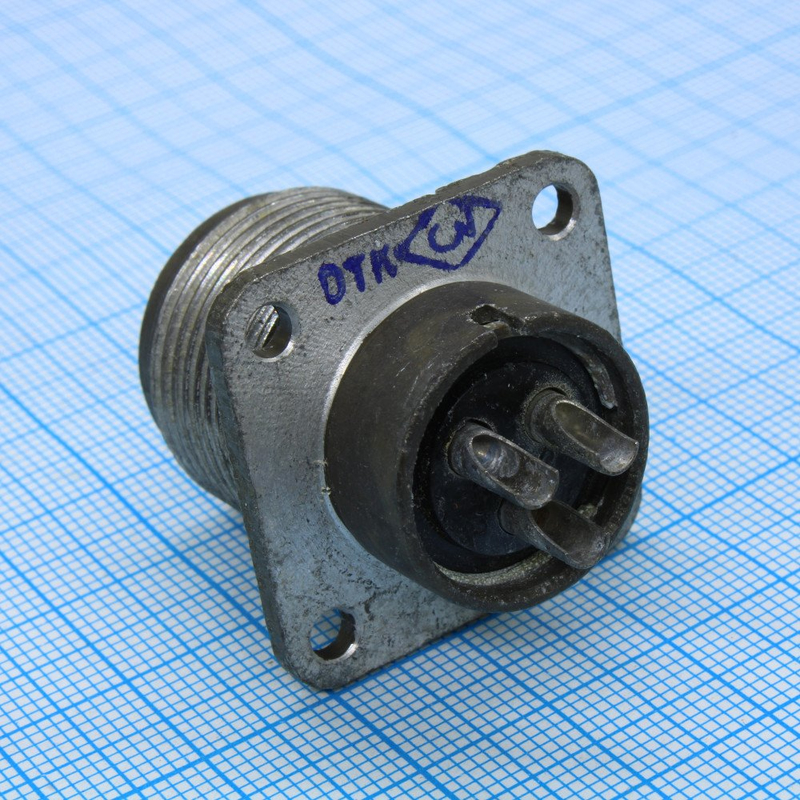

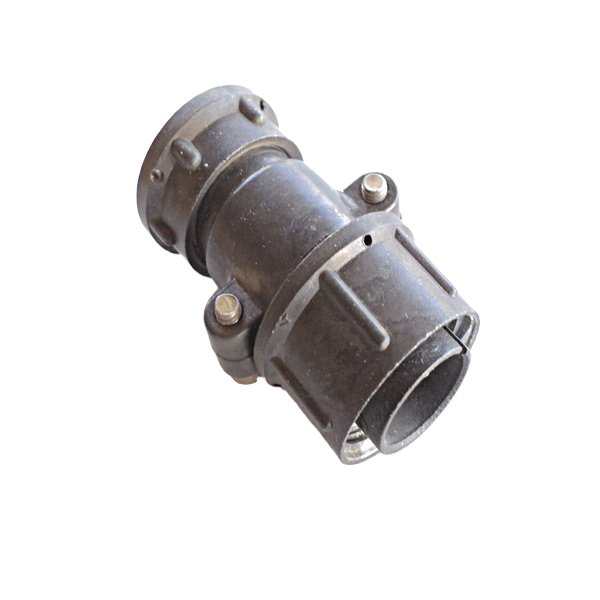

СШР20П3Г7 (артикул 8306) — это розетка приборная низкочастотного цилиндрического соединителя серии ШР советского и российского производства. Изделие относится к категории СШР20 и предназначено для надёжного соединения и разъединения электрических цепей в электро- и радиоаппаратуре. Розетка представляет собой приборную часть соединителя, то есть устанавливается непосредственно на корпус прибора или блока аппаратуры.

Основное назначение — обеспечение электрического контакта между цепями постоянного и переменного тока в составе стационарной аппаратуры, а также в устройствах, работающих в закрытых помещениях или под защитой от внешних воздействий. Конструкция рассчитана на многократное сочленение и расчленение в процессе эксплуатации и технического обслуживания.

Расшифровка условного обозначения

Маркировка СШР20П3Г7 содержит полную информацию о конструктивных особенностях соединителя:

• СШР — тип соединителя с серебряными контактами;
• 20 — условный размер корпуса;
• П — конструктивное исполнение без патрубка, то есть приборная часть;
• 3 — количество контактов;
• Г — золотистое покрытие или вариант исполнения контактов;
• 7 — тип контактов или серия.

Такая система обозначений позволяет однозначно определить исполнение изделия и подобрать ответную часть с аналогичными характеристиками. При заказе важно учитывать, что розетка является приборной частью и не имеет патрубка для крепления кабеля.

Технические характеристики

Соединитель работает в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В. Изделие негерметичное, имеет резьбовое соединение и одношпоночную поляризацию корпусов, что исключает неправильное сочленение. Монтаж выполняется пайкой, изделие подходит для внутреннего монтажа в аппаратуре.

• Максимальный ток на контакт: до 25–35 А в зависимости от условий эксплуатации.
• Рабочая температура: от минус 60 до плюс 60 °C; с учётом перегрева контактов — до плюс 110 °C.
• Вибрация: синусоидальная в диапазоне 1–5000 Гц с ускорением до 300 м/с² (30 g).
• Механический удар: до 5000 м/с² (500 g).
• Сопротивление контактов: не более 0,15–1,3 МОм; сопротивление изоляции — не менее 5000 МОм.
• Наработка: минимум 1000 часов и 500 сочленений-расчленений.
• Климатическое исполнение — УХЛ, для эксплуатации в закрытых помещениях или с защитой от внешних факторов.

Применение и особенности эксплуатации

Розетка СШР20П3Г7 применяется в составе электро- и радиоаппаратуры, где требуется компактное и надёжное соединение цепей с возможностью быстрого разъединения. Благодаря трём контактам и высокому допустимому току изделие подходит для силовых и сигнальных цепей в приборах, работающих в отапливаемых помещениях или под защитным кожухом.

Резьбовое соединение обеспечивает механическую прочность стыка и устойчивость к вибрационным нагрузкам, а одношпоночная поляризация предотвращает ошибки при подключении. Негерметичное исполнение означает, что изделие не предназначено для работы в условиях прямого воздействия влаги и пыли без дополнительной защиты.

При монтаже следует учитывать климатическое исполнение УХЛ и температурный диапазон, не допуская эксплуатации за пределами указанных значений.
