Назначение соединителя СШР20П3ЭШ7

СШР20П3ЭШ7 представляет собой электрический низкочастотный цилиндрический соединитель блочного исполнения. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Соединитель применяется там, где требуется надёжное и многократно разъединяемое электрическое соединение между блоком аппаратуры и кабельной частью.

Артикул изделия — 8315. Товар относится к категории СШР20. Производитель в предоставленных данных не указан.

Расшифровка обозначения и конструктивные особенности

Маркировка СШР20П3ЭШ7 построена по стандартной схеме условных обозначений низкочастотных цилиндрических соединителей и несёт следующую информацию:

• СШР — тип соединителя, низкочастотный цилиндрический соединитель;
• 20 — условный размер корпуса;
• П — конструктивное исполнение без патрубка для блочной части;
• 3 — количество контактов;
• Э — вид гайки патрубка, предназначенной для экранированного кабеля (в блочной части отсутствует);
• Ш — вид контактов, вилка для блочной части;
• 7 — условное число сочетания контактов.

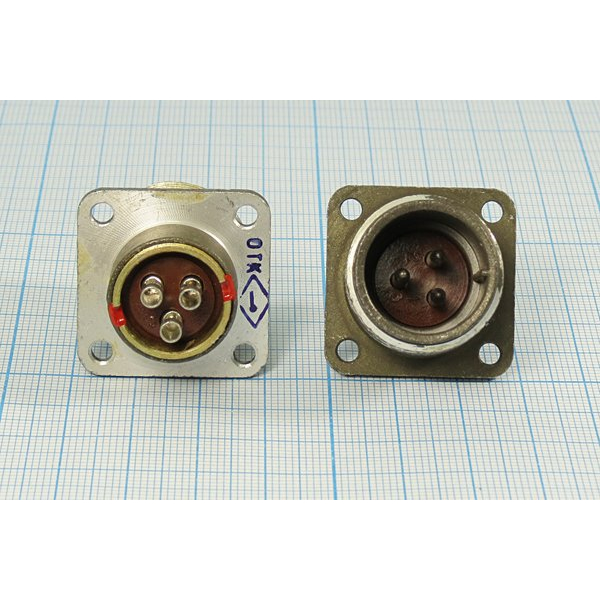

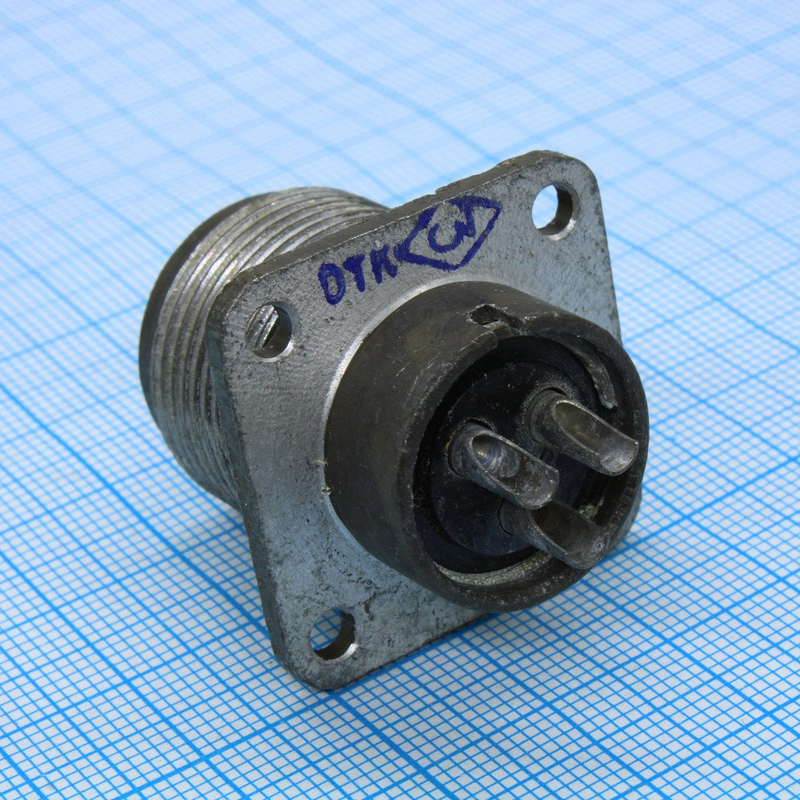

Таким образом, СШР20П3ЭШ7 — это трёхконтактная вилка блочной части с корпусом условного размера 20, без патрубка. Резьбовое сочленение корпусов дополнено одношпоночной поляризацией, что исключает неправильное подключение и обеспечивает совмещение ответных частей только в единственно верном положении.

Технические характеристики

• Тип соединителя: низкочастотный цилиндрический, блочная часть;
• Условный размер корпуса: 20;
• Число контактов: 3;
• Вид контактов: вилка;
• Сочленение: резьбовое, с одношпоночной поляризацией корпусов;
• Покрытие контактов: серебро;
• Метод монтажа: пайка;
• Рабочее напряжение: до 850 В (амплитудное значение);
• Рабочая частота: до 3 МГц;
• Диапазон рабочих температур: от минус 60 градусов Цельсия до плюс 60 градусов Цельсия;
• Кратковременное повышение температуры: до плюс 110 градусов Цельсия.

Особенности исполнения

Серебряное покрытие контактов обеспечивает стабильное переходное сопротивление и надёжный электрический контакт при многократных сочленениях и расчленениях. Пайка в качестве метода монтажа применяется для неразъёмного присоединения проводников к контактным элементам вилки.

Отсутствие патрубка у блочной части означает, что кабельная часть соединителя с соответствующей гайкой для экранированного кабеля сочленяется непосредственно с корпусом блока. Это упрощает компоновку и снижает габариты узла в месте установки.

Применение

Соединители данного типа используются для внутреннего и наружного применения в различных радиоэлектронных устройствах. Они обеспечивают надёжное соединение и разъединение электрических цепей, что делает их пригодными для эксплуатации в составе блоков аппаратуры, пультов, стоек и иных устройств, где требуется периодическое подключение и отключение кабельных линий.

Расширенный температурный диапазон от минус 60 до плюс 60 градусов Цельсия с возможностью кратковременного повышения до плюс 110 градусов Цельсия позволяет применять изделие в условиях как пониженных, так и повышенных температур. Трёхконтактная схема и рабочее напряжение до 850 В (амплитудное значение) определяют область использования в цепях питания и сигнальных цепях с частотой до 3 МГц.

Комплектация и совместимость

СШР20П3ЭШ7 поставляется как вилка блочная, то есть является одной из двух сочленяемых частей соединителя. Для образования полного электрического соединения она применяется в паре с ответной кабельной частью соответствующего типа, имеющей аналогичный условный размер корпуса 20, три контакта и совместимое сочетание контактов (условное число 7). Конкретный состав комплекта поставки, страна производства, сведения о сертификатах и гарантийных обязательствах в предоставленных данных отсутствуют и в настоящем описании не указываются.
