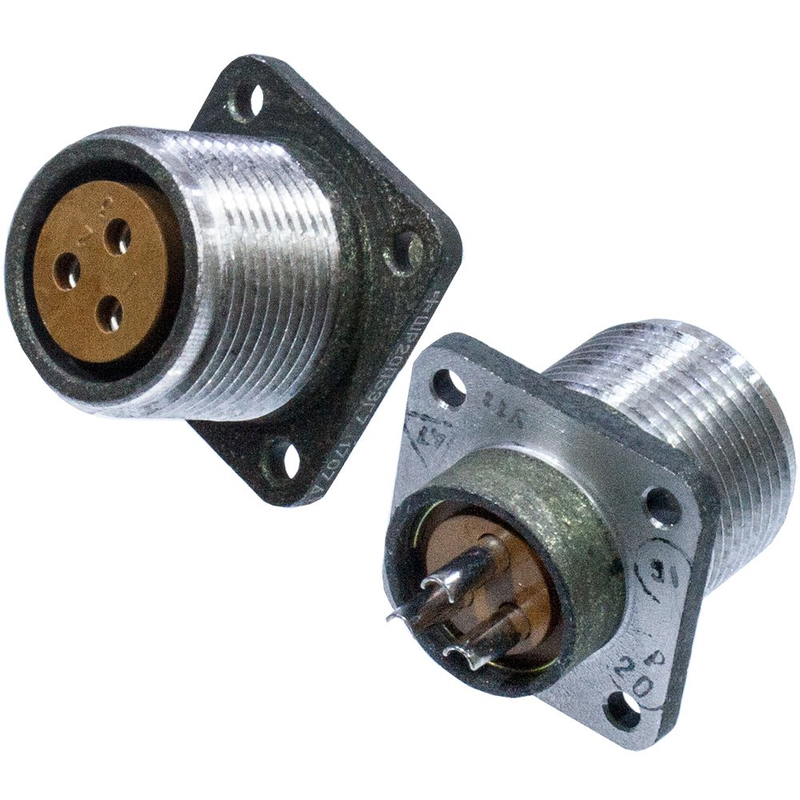

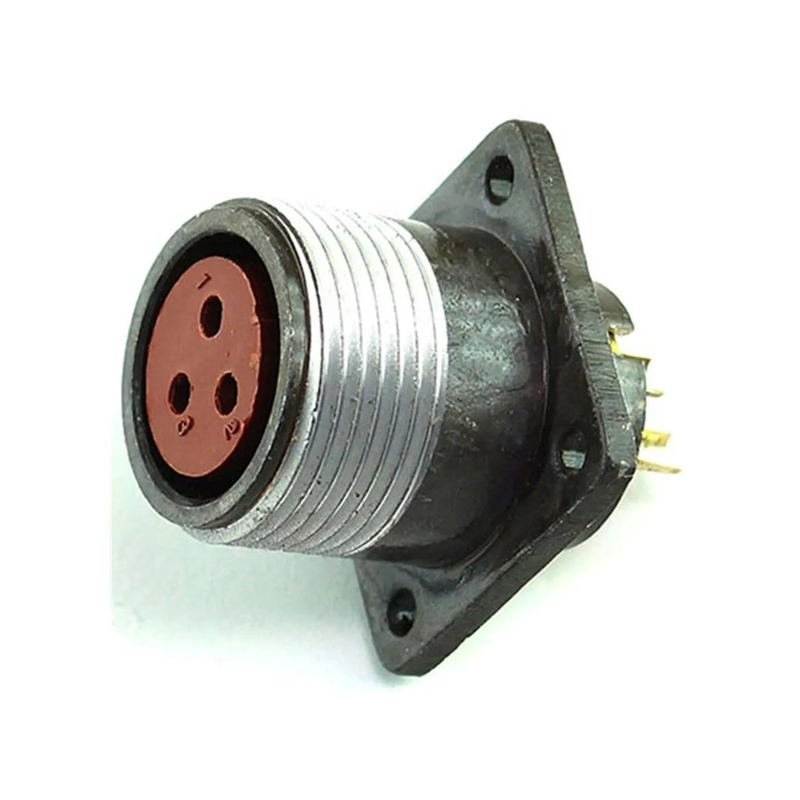

Назначение соединителя СШР20П3ЭГ7Н

СШР20П3ЭГ7Н — это кабельная вилка низкочастотного цилиндрического соединителя серии СШР(Г). Изделие предназначено для надёжного соединения и разъединения электрических цепей в электро- и радиоаппаратуре. Вилка применяется для коммутации проводов, кабелей, узлов и блоков в составе различных устройств.

Соединитель рассчитан на работу в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Такие параметры делают модель применимой в низкочастотных силовых и сигнальных цепях, где требуется стабильный электрический контакт и механическая фиксация соединения.

Конструкция и расшифровка обозначения

Модель представляет собой кабельную вилку с прямым патрубком. Соединитель состоит из вилки и розетки; в данном исполнении поставляется вилочная часть. Корпус имеет условный размер 20, сочленение резьбовое, поляризация одношпоночная, что исключает неправильное подключение. Монтаж проводов выполняется пайкой.

Обозначение СШР20П3ЭГ7Н расшифровывается следующим образом:

• СШР — тип соединителя (серия ШР в соответствующем исполнении);
• 20 — условный размер корпуса;
• П — прямой патрубок для кабеля;
• 3 — количество контактов диаметром 2 мм;
• ЭГ — экранированный вариант с гильзой;
• 7 — номер серии;
• Н — никелевое покрытие контактов.

Технические характеристики и условия эксплуатации

Соединитель сохраняет работоспособность в диапазоне температур от минус 60 до плюс 60 градусов Цельсия, а с учётом перегрева контактов — до плюс 110 градусов Цельсия. Климатическое исполнение УХЛ2 допускает внутренний монтаж, а также наружную установку при условии защиты от внешних воздействий.

Ключевые подтверждённые параметры изделия:

• количество контактов — 3, диаметр каждого 2 мм;
• сопротивление изоляции — не менее 5000 МОм;
• минимальная наработка — 1000 часов;
• количество сочленений-расчленений — 500 циклов;
• покрытие контактов — никель;
• способ монтажа — пайка;
• частотный диапазон — до 3 МГц;
• рабочее напряжение — до 850 В амплитудного значения.

Область применения

Благодаря экранированному исполнению с гильзой и никелевому покрытию контактов вилка СШР20П3ЭГ7Н подходит для использования в электро- и радиоаппаратуре, где важны помехозащищённость и надёжность контактного соединения. Изделие применяется для подключения кабелей к блокам, узлам и приборам, а также для организации разъёмных соединений, допускающих многократную сборку и разборку.

Резьбовое сочленение обеспечивает механическую прочность стыка, а одношпоночная поляризация предотвращает ошибки при подключении. Устойчивость к широкому диапазону температур позволяет эксплуатировать соединитель как в отапливаемых помещениях, так и в условиях умеренного и холодного климата при соблюдении требований к защите от влаги и пыли.

Артикул изделия — 8313, категория — СШР20. Производитель в предоставленных данных не указан.
