Назначение соединителя

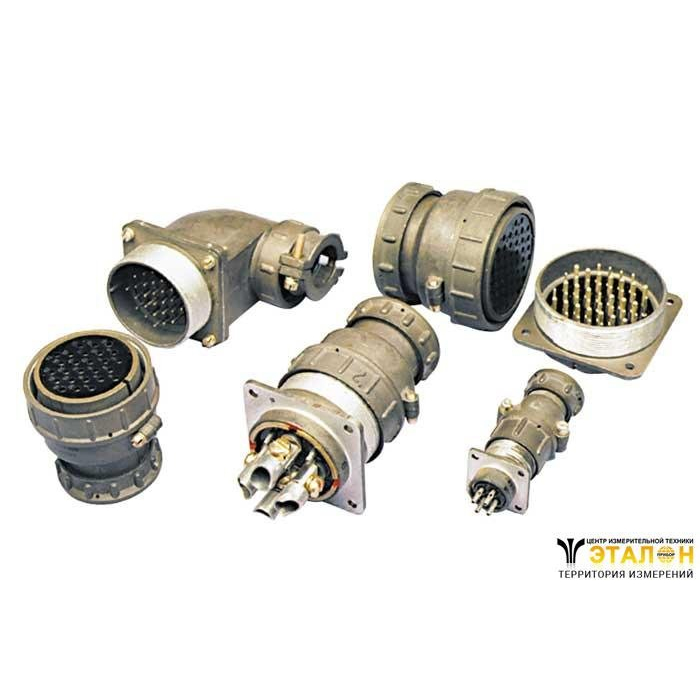

СШР20П3ЭГ7 (встречается также обозначение ШР20П3ЭГ7) представляет собой негерметичную цилиндрическую кабельную вилку из серии низкочастотных соединителей типа ШР и СШР. Изделие предназначено для коммутации цепей постоянного и переменного тока и применяется для подключения экранированных кабелей в электронной аппаратуре, промышленных устройствах и системах автоматики.

Вилка является кабельной частью разъёмного соединения и работает в паре с ответной розеткой ШР20П3ЭГ7. Основная область использования — низкочастотные электрические цепи с рабочими частотами обычно до 3 МГц.

Расшифровка обозначения

Маркировка изделия построена по стандартной схеме низкочастотных цилиндрических соединителей и содержит следующие сведения:

• СШР — серия низкочастотных цилиндрических соединителей.
• 20 — условный размер корпуса.
• П — конструктивное исполнение с прямым патрубком.
• 3 — количество контактов.
• Э — исполнение с экранированием, рассчитанное на кабель с экраном.
• Г — вилка, то есть кабельная часть соединителя.
• 7 — типовое сочетание контактов и габаритов.

Технические характеристики

Ниже приведены подтверждённые параметры изделия, определяющие его применение в электрических цепях и условия эксплуатации.

• Количество контактов — 3.
• Диаметр контактов — около 2,5 мм.
• Номинальный рабочий ток — до 25 А на каждый контакт, в сумме до 75 А на весь соединитель при совместной нагрузке.
• Максимальное рабочее напряжение постоянного и переменного тока — до 850 В.
• Материал покрытия контактов — серебро, сопротивление контакта порядка 1 мОм.
• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.
• Диапазон рабочих температур окружающей среды — примерно от минус 60 °C до плюс 85…110 °C в зависимости от источника и условий нагрузки.
• Ресурс сочленения‑расчленения — не менее 500 циклов.
• Минимальная наработка — порядка 1000 ч.
• Срок сохраняемости при хранении — не менее 15 лет.

Конструктивные особенности и устойчивость к воздействиям

Вилка имеет прямой патрубок для кабеля с экраном и предназначена для кабельного монтажа. Исполнение с экранированием обеспечивает подключение экранированных кабелей, что важно для снижения помех в низкочастотных цепях.

Изделие устойчиво к механическим воздействиям: вибрации в диапазоне от 1 до 5000 Гц, одиночным и многократным ударам, а также линейным нагрузкам. Климатическое исполнение УХЛ допускает применение во внутренних и внешних установках при условии дополнительной защиты от пыли и воды, поскольку соединитель является негерметичным.

Применение

СШР20П3ЭГ7 применяется в низкочастотных электрических цепях постоянного и переменного тока, обычно до 3 МГц. Вилка используется как часть разъёмной пары с ответной розеткой ШР20П3ЭГ7 и востребована в электронной аппаратуре, промышленном оборудовании и системах автоматики, где требуется надёжное подключение экранированного кабеля с тремя силовыми контактами.

Благодаря сочетанию трёх контактов, рабочего тока до 25 А на контакт и напряжения до 850 В, соединитель подходит для передачи как сигнальных, так и относительно мощных электрических цепей в составе промышленных и аппаратных решений.
