Назначение и общее описание

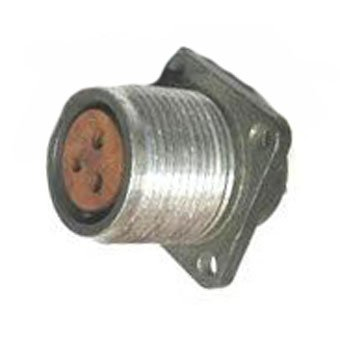

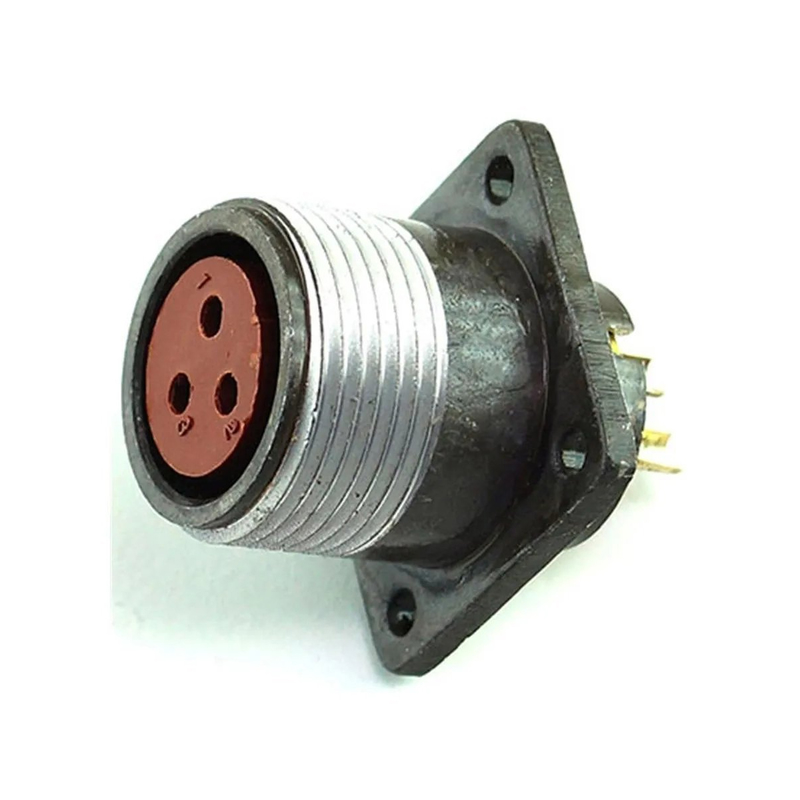

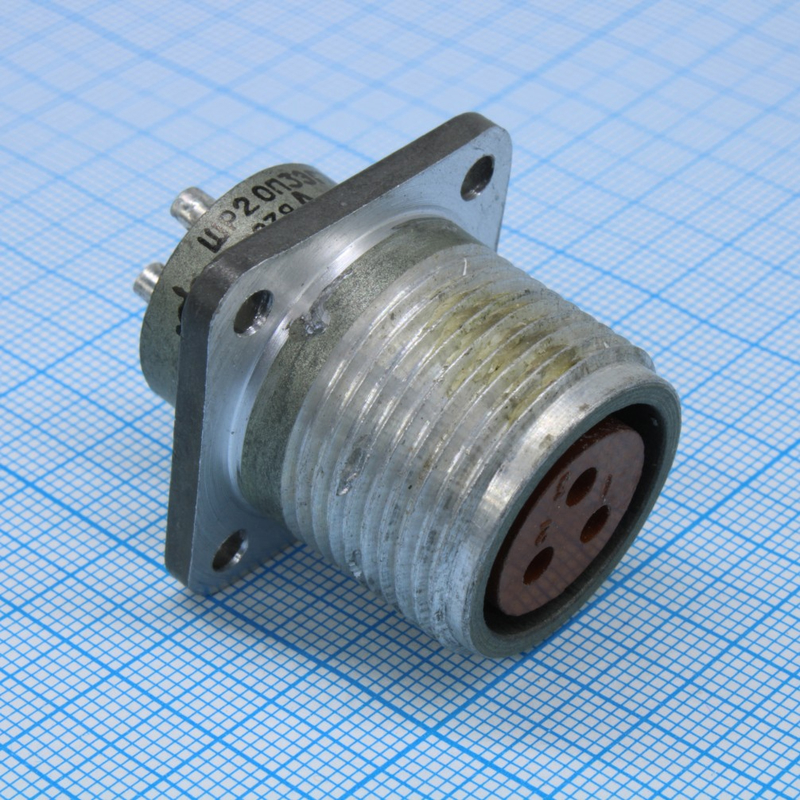

СШР20П3ЭГ7 представляет собой приборную (блочную) розетку цилиндрического низкочастотного соединителя серии СШР. Изделие предназначено для надёжного соединения электрических цепей в составе электрических разъёмов и применяется как во внутренних, так и в наружных условиях при обеспечении защиты от пыли и влаги. Розетка выпускается в климатическом исполнении УХЛ.

Конструктивно розетка относится к блочному типу, то есть предназначена для установки непосредственно на прибор или блок. Хвостовики контактов имеют прямой вывод под экранированный кабель, что позволяет использовать изделие в составе экранированных кабельных сборок. Проходной диаметр составляет 24 мм; исполнение — без патрубка.

Электрические характеристики

Розетка оснащена тремя контактами диаметром 2,5 мм с серебряным покрытием. Каждый контакт рассчитан на рабочий ток до 25 А, суммарная токовая нагрузка на розетку достигает 75 А. Максимальное рабочее напряжение — до 850 В как для постоянного, так и для переменного тока частотой до 3 МГц.

• Сопротивление контактов — не более 1 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Количество контактов — 3, диаметр контакта 2,5 мм, покрытие серебряное.
• Рабочий ток на контакт — до 25 А, суммарно до 75 А.
• Максимальное напряжение — до 850 В постоянного и переменного тока частотой до 3 МГц.

Условия эксплуатации и устойчивость к внешним воздействиям

Диапазон рабочих температур розетки составляет от минус 60 градусов Цельсия до плюс 110 градусов Цельсия, в том числе с учётом смены температур и перегрева контактов. Изделие сохраняет работоспособность при воздействии синусоидальной вибрации в диапазоне от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате, при одиночных ударах с ускорением до 5000 метров на секунду в квадрате и при линейных нагрузках до 2000 метров на секунду в квадрате.

Ресурс и надёжность

Ресурсные показатели изделия подтверждаются следующими значениями. Количество соединений и расчленений составляет 500 циклов. Наработка — не менее 1000 часов. Срок хранения — 15 лет. Совокупность этих параметров позволяет применять розетку в составе ответственных электрических соединений, к которым предъявляются повышенные требования по надёжности.

Монтаж и совместимость

Хвостовики контактов рассчитаны на присоединение проводов сечением до 3 квадратных миллиметров. Допускается до трёх перепаек каждого контакта. Прямой вывод предназначен для подключения экранированного кабеля. Розетка СШР20П3ЭГ7 сочетается с вилками серии ШР и СШР, что позволяет формировать как герметичные, так и негерметичные соединения в зависимости от условий эксплуатации и требуемой степени защиты.

Область применения

Изделие применяется в авиационной, судовой и промышленной технике. Такое сочетание областей применения обусловлено стойкостью розетки к вибрации, ударам, линейным ускорениям и широкому диапазону температур, а также способностью работать при наружной установке при обеспечении защиты от пыли и влаги. Розетка подходит для использования в составе бортовых и промышленных электрических сетей, где требуется надёжное соединение цепей с высокими токовыми и нагрузочными характеристиками.

Комплектация и идентификация

Артикул изделия — 8311. Категория — СШР20. Название позиции — СШР20П3ЭГ7 РОЗЕТКИ. Производитель в предоставленных данных не указан, сведения о стране производства, сертификатах, гарантии и комплектации поставки отсутствуют.
