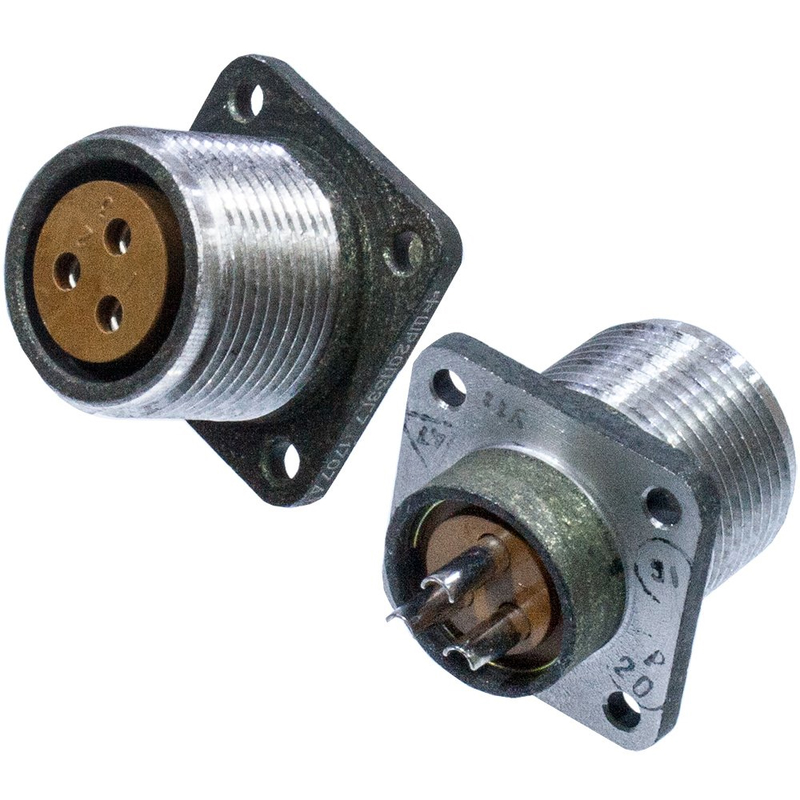

СШР20П3ЭГ7: трёхконтактная приборная розетка для надёжных электрических соединений

СШР20П3ЭГ7 — цилиндрический низкочастотный разъём серии СШР, предназначенный для формирования разъёмных соединений в цепях постоянного и переменного тока. Исполнение представляет собой приборную розетку без патрубка, рассчитанную на объёмный монтаж и резьбовую фиксацию в сочленённом положении.

Разъём применяется в составе промышленной, радиоэлектронной, измерительной и специализированной аппаратуры, где важны механическая прочность соединения, стабильность переходных характеристик контактов и устойчивость к внешним воздействиям.

Конструкция и обозначение

Маркировка СШР20П3ЭГ7 указывает на основные особенности исполнения:

• СШР — серия цилиндрических штепсельных разъёмов.

• 20 — условный размер корпуса.

• П — исполнение без патрубка.

• 3 — количество контактов.

• Г — розетка.

• 7 — вариант расположения и сочетания контактов.

Конструктивно СШР20П3ЭГ7 является блочной приборной розеткой с фланцем для крепления на панели или корпусе оборудования. Резьбовое сочленение с ответной частью помогает исключить случайное разъединение при вибрациях, ударах и перемещении кабеля.

Технические характеристики СШР20П3ЭГ7

Разъём рассчитан на передачу питания и электрических сигналов в цепях с повышенными требованиями к надёжности контакта. Для исполнения с тремя контактами указываются следующие параметры:

Точные электрические параметры следует сверять с документацией на конкретную партию и изготовление: отдельные исполнения одной серии могут отличаться по допустимому току, способу монтажа, материалу изолятора и конструктивным деталям.

Особенности применения

СШР20П3ЭГ7 подходит для аппаратуры, в которой необходимо быстрое обслуживаемое подключение трёх проводников при сохранении устойчивого электрического контакта. Серебрение контактной группы снижает переходное сопротивление и способствует стабильной передаче тока, а значительное сопротивление изоляции важно для работы в цепях с повышенным напряжением.

Резьбовая фиксация особенно полезна в оборудовании, испытывающем вибрационные и механические нагрузки. Соединители этой серии рассчитаны на эксплуатацию в температурном диапазоне от −60 до +60 °C; в опубликованных характеристиках также отмечается стойкость к вибрации, ударам и линейным нагрузкам.

Где используется разъём

Трёхконтактная розетка СШР20П3ЭГ7 может использоваться в следующих задачах:

• Подключение силовых и сигнальных кабелей в промышленной автоматике.

• Межблочные соединения в радиоэлектронной аппаратуре.

• Коммутация цепей питания в измерительных и испытательных комплексах.

• Подключение внешних модулей, датчиков и исполнительных устройств.

• Использование в оборудовании, работающем при вибрации, температурных перепадах и механических воздействиях.

• Ремонт и модернизация техники, где применяются ответные вилки совместимой серии.

На что обратить внимание при подборе

При использовании СШР20П3ЭГ7 важно проверить совместимость с ответной частью по серии, размеру корпуса, полу разъёма, количеству и схеме расположения контактов. Также следует учитывать номинальный ток фактической нагрузки, сечение подключаемого провода, способ закрепления на панели и требования к защите оборудования от влаги и пыли.

СШР20П3ЭГ7 — практичное решение для создания разъёмного трёхконтактного соединения в технических системах. Сочетание приборного исполнения, резьбовой фиксации, трёх силовых контактов и стойкости к неблагоприятным условиям делает этот разъём востребованным для промышленной и специализированной электроники.
