Назначение соединителя СШР20П2НГ6

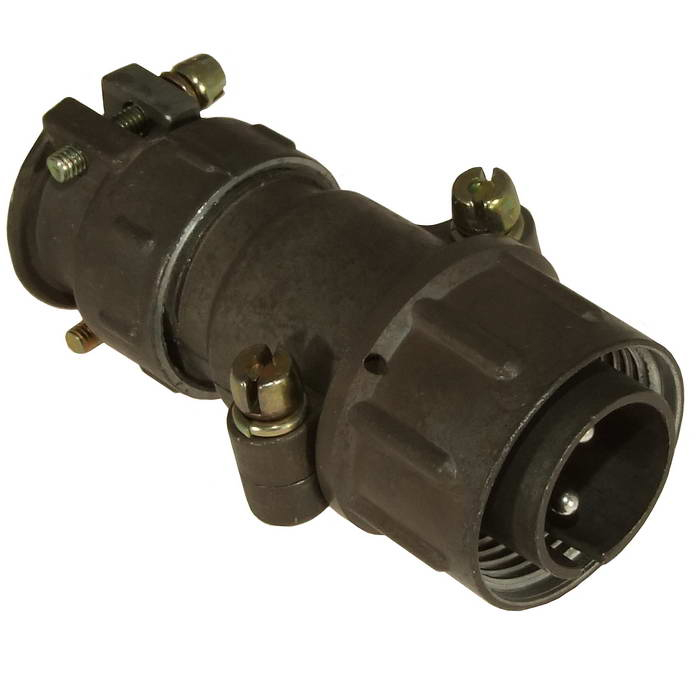

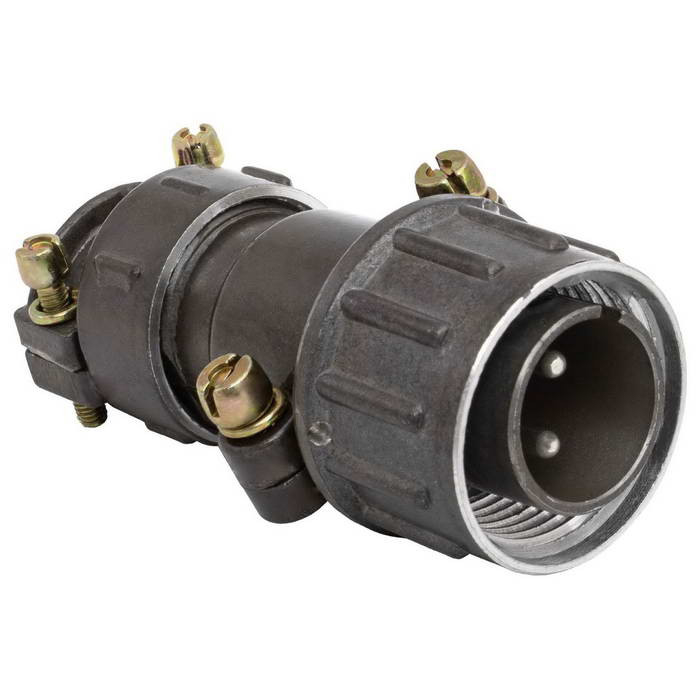

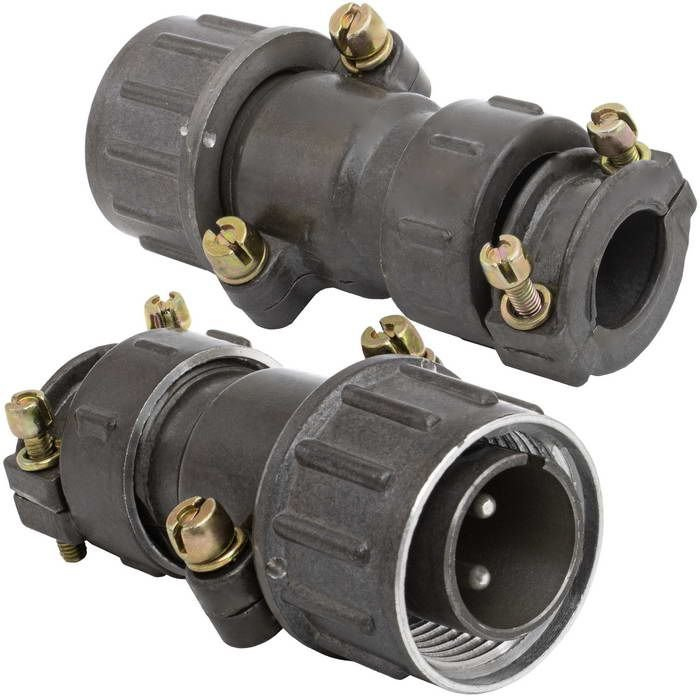

СШР20П2НГ6 — это вилка цилиндрического низкочастотного соединителя серии СШР (также известной как ШР). Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Основная задача такого соединителя — обеспечить надёжное электрическое соединение цепей в приборах, оборудовании и кабельных системах.

Конструктивно данная модель представляет собой вилку, то есть вставку со штырями. Она применяется в составе разъёмного соединения совместно с ответной частью — розеткой соответствующего типоразмера. Вилка рассчитана на монтаж с неэкранированными проводами, для чего предусмотрена гайка для неэкранированного кабеля.

Расшифровка обозначения и конструктивные особенности

Маркировка СШР20П2НГ6 содержит полную информацию о типе и исполнении изделия. Расшифровка обозначения приведена ниже.

• СШР — тип цилиндрического низкочастотного соединителя.
• 20 — условный размер корпуса, соответствующий диаметру около 20 мм.
• П — блочное (приборное) исполнение без патрубка.
• 2 — количество контактов в соединителе.
• Н — гайка для неэкранированного кабеля.
• Г — вилка, то есть вставка со штырями.
• 6 — условное сочетание контактов.
• Н — покрытие контактов никелем.

Поляризация соединителя выполнена одношпоночной, что исключает неправильное сочленение частей. Соединение вилки с ответной частью осуществляется резьбовым способом, что обеспечивает механическую прочность и стабильность электрического контакта.

Основные технические характеристики

Соединитель рассчитан на максимальное рабочее напряжение до 850 В. Сопротивление контактов не превышает 1 Ом для контактов диаметром 2,5 мм. Рабочая температура эксплуатации составляет от минус 60 до плюс 60 градусов Цельсия, при этом допускается кратковременный нагрев контактов до плюс 110 градусов Цельсия. Устройство выдерживает вибрацию до 30 g и удары до 500 g, что подтверждает его устойчивость к механическим нагрузкам.

Ресурс изделия составляет 500 сочленений-расчленений, а наработка — 1000 часов. Климатическое исполнение УХЛ предусматривает внутренний монтаж, преимущественно пайкой. Допускается также наружное применение при условии защиты от пыли и влаги.

Применение

Соединители серии СШР, включая модель СШР20П2НГ6, используются в приборах, оборудовании и кабельных системах для надёжного соединения электрических цепей. Они востребованы при монтаже с неэкранированными проводами, где требуется компактное и стойкое к внешним воздействиям разъёмное соединение.

Благодаря устойчивости к вибрации, ударам и широкому диапазону рабочих температур, такие вилки находят применение в промышленной электронике, измерительной технике и других областях, где предъявляются повышенные требования к надёжности коммутации. Монтаж пайкой обеспечивает стабильный электрический контакт и долговременную работу изделия в составе аппаратуры.
