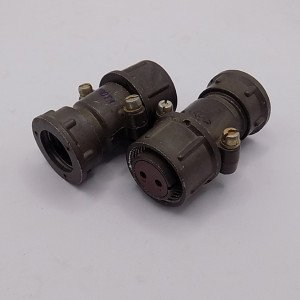

Назначение соединителя СШР20П2ЭШ6Н

СШР20П2ЭШ6Н представляет собой цилиндрический низкочастотный соединитель кабельного типа в исполнении «розетка». Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Соединитель применяется там, где требуется надёжная передача электрического сигнала и питания через разъёмное сочленение с экранированием, например в составе кабельных сборок, приборных блоков и внутреннего монтажа оборудования.

Артикул изделия — 8304, категория — СШР20. Производитель в предоставленных данных не указан, поэтому сведения о конкретном изготовителе в описании не приводятся. Краткое описание из каталога отсутствует.

Расшифровка обозначения

Буквенно-цифровое обозначение СШР20П2ЭШ6Н построено по принятой для этой серии системе и раскрывает основные конструктивные признаки изделия.

• СШР — экранированный соединитель общего назначения.
• 20 — условный размер корпуса.
• П2 — конструкция без патрубка для приборной части, два контакта.
• ЭШ6 — экранированный, с шпилькой для кабеля, диаметр контакта 6 мм.
• Н — нормальное исполнение.

Таким образом, обозначение прямо указывает на число контактов, их диаметр, тип корпуса и наличие экранирующего элемента с креплением кабеля шпилькой.

Подтверждённые технические характеристики

Ниже перечислены параметры, указанные для данной модели. Иных значений, не подтверждённых исходными данными, в описании не приводится.

• Тип: цилиндрический низкочастотный соединитель кабельного типа, розетка.
• Количество контактов: 2.
• Диаметр контактов: 6 мм.
• Рабочее напряжение: до 850 В.
• Максимальная токовая нагрузка на контакт: 35 А.
• Рабочая температура: от минус 60 до плюс 60 градусов Цельсия.
• Перегрев контактов допускается до плюс 110 градусов Цельсия.
• Выдерживаемое пониженное давление: до 1,3 умноженное на 10 в минус четвёртой степени Паскаля.
• Метод монтажа: пайка.
• Сочленение: резьбовое, с одношпоночной поляризацией.
• Покрытие контактов: серебро или никель.

Совокупность этих параметров определяет область применения соединителя: он рассчитан на силовые и сигнальные цепи с относительно большим током на контакт и умеренными требованиями к частотному диапазону.

Конструктивные особенности и монтаж

Соединитель выполнен в нормальном исполнении и имеет резьбовое сочленение с одношпоночной поляризацией. Поляризация исключает неправильное соединение частей разъёма, а резьбовой механизм обеспечивает механическую фиксацию сочленения. Монтаж выполняется пайкой, что предъявляет соответствующие требования к подготовке проводников и качеству паяного соединения.

Покрытие контактов может быть серебряным или никелевым. Экранированное исполнение с шпилькой для кабеля позволяет применять как экранированные, так и неэкранированные кабели. Конструкция без патрубка со стороны приборной части упрощает установку соединителя непосредственно на прибор или в составе монтажной сборки.

Условия эксплуатации и применение

Изготавливается для внутреннего монтажа в климатическом исполнении УХЛ2 по ГОСТ 15150-69. Допускается наружное использование при условии защиты от дождя, пыли и солнца. Соединитель подходит для экранированных и неэкранированных кабелей, что расширяет область его применения в разных схемах коммутации.

Заявленные показатели надёжности и сохраняемости:

• Минимальная наработка: 1000 часов.
• Количество сочленений-расчленений: до 500.
• Срок сохраняемости: 15 лет.

Указанные значения важны при выборе соединителя для оборудования, которое работает в условиях ограниченного числа циклов подключения и требует длительного хранения без потери рабочих свойств. В целом СШР20П2ЭШ6Н подходит для внутреннего монтажа приборов и кабельных сборок, где необходимы два силовых контакта диаметром 6 мм, экранирование и стойкость к пониженному давлению и широкому диапазону рабочих температур.
