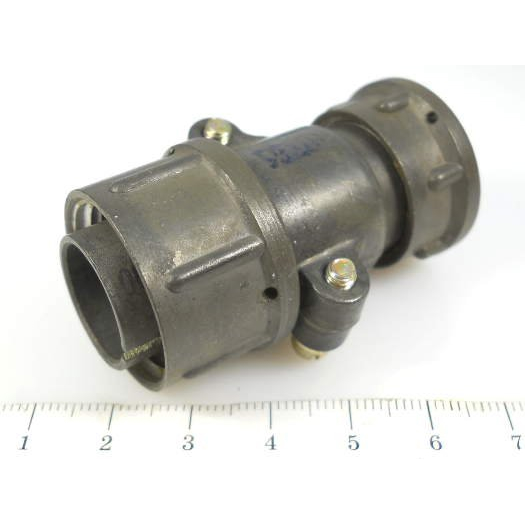

СШР20П2ЭШ6 ВИЛКИ

Цена:

4550 ₽

Технические характеристики

СШР20П2ЭШ6 — это приборная вилка цилиндрического низкочастотного соединителя серии СШР, предназначенная для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В.

Она используется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения для внутреннего и наружного применения (с защитой от пыли и влаги).
Подходит для климатического исполнения УХЛ, выдерживает экстремальные условия, включая пониженное давление до 1,3·10⁻⁴ Па.

Эта вилка имеет 2 контакта диаметром 2,5 мм, предназначена для пайки и подсоединения проводов сечением до 3 мм².

Рабочий ток — до 25 А на контакт (максимальная нагрузка на соединитель — 50 А).
Сопротивление контактов — не более 1,3 мОм, сопротивление изоляции — не менее 5000 МОм.
Габаритные размеры — около 43,4×32×32 мм, резьбовое сочленение, без патрубка, для экранированного кабеля.

Количество сочленений-расчленений — 500, наработка — не менее 1000 часов, срок сохраняемости — 15–25 лет.
Выдерживает вибрацию (1–5000 Гц, до 300 м/с²), удары (до 5000–10000 м/с²) и линейные нагрузки до 2000 м/с².

Температурный диапазон — от -60°C до +110°C с учетом перегрева контактов.

Чертежи показывают типичные размеры: Dmax=20 мм, резьба М24×1,5.

Описание

Назначение

СШР20П2ЭШ6 представляет собой приборную вилку цилиндрического низкочастотного соединителя серии СШР. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В. Вилка применяется в радиоэлектронной и радиотехнической аппаратуре в качестве соединителя общего назначения и подходит как для внутреннего, так и для наружного применения при условии защиты от пыли и влаги.

Конструкция рассчитана на эксплуатацию в климатическом исполнении УХЛ, включая экстремальные условия, в том числе пониженное атмосферное давление вплоть до 1,3·10⁻⁴ Па.

Подтверждённые особенности

Вилка оснащена двумя контактами диаметром 2,5 мм. Подключение проводов выполняется пайкой; сечение подсоединяемых проводов — до 3 мм². Рабочий ток составляет до 25 А на контакт, максимальная нагрузка на соединитель — 50 А.

Сопротивление контактов — не более 1,3 мОм.
Сопротивление изоляции — не менее 5000 МОм.
Габаритные размеры — около 43,4 на 32 на 32 мм.
Типичный наружный диаметр корпуса — 20 мм, присоединительная резьба — М24 на 1,5.
Сочленение резьбовое, без патрубка, для экранированного кабеля.
Количество сочленений-расчленений — 500.
Наработка — не менее 1000 часов.
Срок сохраняемости — от 15 до 25 лет.
Температурный диапазон — от минус 60 до плюс 110 градусов Цельсия с учётом перегрева контактов.

Изделие выдерживает вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 300 м/с², удары с ускорением от 5000 до 10000 м/с² и линейные нагрузки до 2000 м/с².

Применение

Вилка СШР20П2ЭШ6 используется для создания разъёмных соединений в составе кабельных сборок и блоков радиоэлектронной аппаратуры. Благодаря двум силовым контактам и допустимому току до 25 А на контакт её применяют в цепях питания и управления, где требуется надёжная передача тока при повышенных нагрузках.

Резьбовое сочленение обеспечивает механическую фиксацию ответной части и устойчивость к вибрационным и ударным воздействиям, что делает вилку пригодной для работы в подвижных и жёстких условиях эксплуатации. Исполнение для экранированного кабеля позволяет применять изделие в цепях, где необходимо ограничить влияние помех. Защита от пыли и влаги допускает наружное использование, а широкий температурный диапазон и стойкость к пониженному давлению позволяют эксплуатировать соединитель в составе аппаратуры, работающей в сложных климатических условиях.

Вилка совместима с ответными частями серии СШР20 с резьбовым сочленением и присоединительной резьбой М24 на 1,5. Монтаж выполняется пайкой проводов сечением до 3 мм², что обеспечивает надёжный электрический контакт и долговременную работу соединения в пределах заявленного ресурса.
