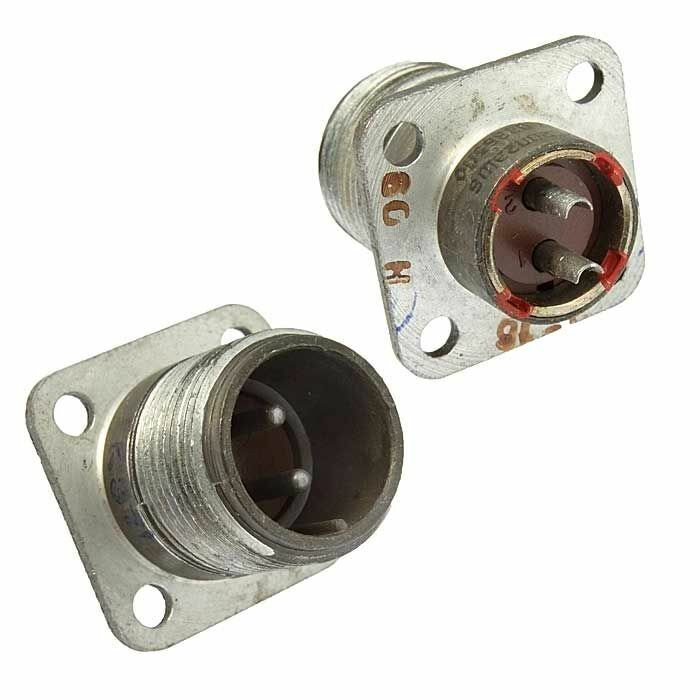

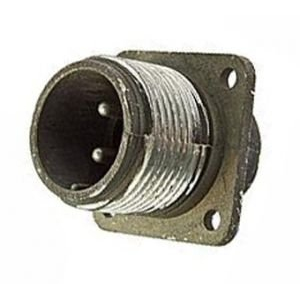

СШР20П2ЭШ6 вилка 2000г

Цена: ПОД ЗАКАЗ

В наличии: 3 шт.

Технические характеристики

СШР20П2ЭШ6 — это приборная вилка цилиндрического низкочастотного негерметичного разъёма серии СШР, предназначенная для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В.

ШР series connectors

Обозначение СШР20П2ЭШ6 расшифровывается следующим образом: СШР — тип соединителя, 20 — условный размер корпуса, П — без патрубка, 2 — количество контактов, Э — для экранированного кабеля, Ш — вилка, 6 — сочетание контактов.

Эта вилка имеет блочный (приборный) тип корпуса с резьбовым соединением и предназначена для внутреннего монтажа методом пайки, с возможностью наружного применения при защите от пыли, влаги и прямого солнечного света.

Соединитель рассчитан на максимальную токовую нагрузку до 50 А на весь разъём и до 35 А на одиночный контакт диаметром 2,5 мм с серебряным покрытием. Сопротивление контактов — не более 1,3 мОм, сопротивление изоляции — не менее 5000 МОм в нормальных условиях.

Разъём выдерживает 500 циклов сочленений-расчленений и имеет минимальную наработку 1000 часов при сроке сохраняемости до 25 лет.

Рабочая температура — от -60°C до +70°C (с учётом перегрева контактов до +110°C), атмосферное давление до 1,3×10⁻² Па. Выдерживает синусоидальную вибрацию (1–5000 Гц, 300 м/с²), механические удары (одиночный до 10000 м/с², многократный до 1500 м/с²).

Габаритные размеры вилки составляют около 43,4×32×32 мм, проходной диаметр — 24 мм.

Описание

Назначение и область применения

СШР20П2ЭШ6 представляет собой приборную вилку цилиндрического низкочастотного негерметичного разъёма серии СШР. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с рабочей частотой до 3 МГц при напряжении до 850 В. Вилка устанавливается на корпуса радиоэлектронной аппаратуры, блоков питания, измерительных комплексов и промышленного оборудования, обеспечивая надёжное разъёмное соединение с ответной кабельной розеткой серии СШР.

Конструкция вилки предусматривает внутренний монтаж методом пайки проводников к контактным хвостовикам. Изделие рассчитано на эксплуатацию внутри помещений и в составе оборудования, защищённого от прямого воздействия пыли, влаги и солнечного света. При обеспечении дополнительной защиты корпуса возможно наружное применение в условиях умеренного климата.

Технические особенности и параметры

Вилка имеет блочный приборный тип корпуса с резьбовым соединением, обеспечивающим надёжную фиксацию ответной части и защиту от самопроизвольного расчленения при вибрационных нагрузках. Обозначение СШР20П2ЭШ6 расшифровывается следующим образом:

СШР — тип соединителя;
20 — условный размер корпуса;
П — исполнение без патрубка;
2 — количество контактов;
Э — исполнение для экранированного кабеля;
Ш — вилка;
6 — сочетание контактов.

Электрические характеристики изделия подтверждены для постоянного и переменного тока. Максимальная токовая нагрузка составляет до 50 А на весь разъём, при этом одиночный контакт диаметром 2,5 мм с серебряным покрытием рассчитан на ток до 35 А. Сопротивление контактов не превышает 1,3 мОм, сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.

Механическая стойкость и условия эксплуатации

Соединитель сохраняет работоспособность при температуре окружающей среды от минус 60 до плюс 70 градусов Цельсия с учётом перегрева контактов до плюс 110 градусов Цельсия. Допустимое атмосферное давление достигает 1,3 на 10 в минус второй степени Па. Изделие выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц при ускорении 300 метров на секунду в квадрате, одиночные механические удары с ускорением до 10000 метров на секунду в квадрате и многократные удары до 1500 метров на секунду в квадрате.

Ресурс вилки составляет не менее 500 циклов сочленений-расчленений, минимальная наработка — 1000 часов, срок сохраняемости — до 25 лет. Габаритные размеры изделия составляют около 43,4 на 32 на 32 мм, проходной диаметр корпуса — 24 мм. Вилка поставляется без ответной части, монтаж осуществляется пайкой.

Совместимость и монтаж

Вилка СШР20П2ЭШ6 совместима с ответными кабельными розетками серии СШР20, имеющими условный размер корпуса 20 и соответствующее сочетание контактов с маркировкой 6. Резьбовое соединение обеспечивает быстрое и надёжное сочленение без применения дополнительного инструмента. Конструкция без патрубка упрощает установку на плоские поверхности приборных панелей и шасси, а исполнение для экранированного кабеля позволяет эффективно подключать экранированные линии связи, снижая влияние внешних электромагнитных помех.
