Назначение соединителя СШР20П2ЭШ6

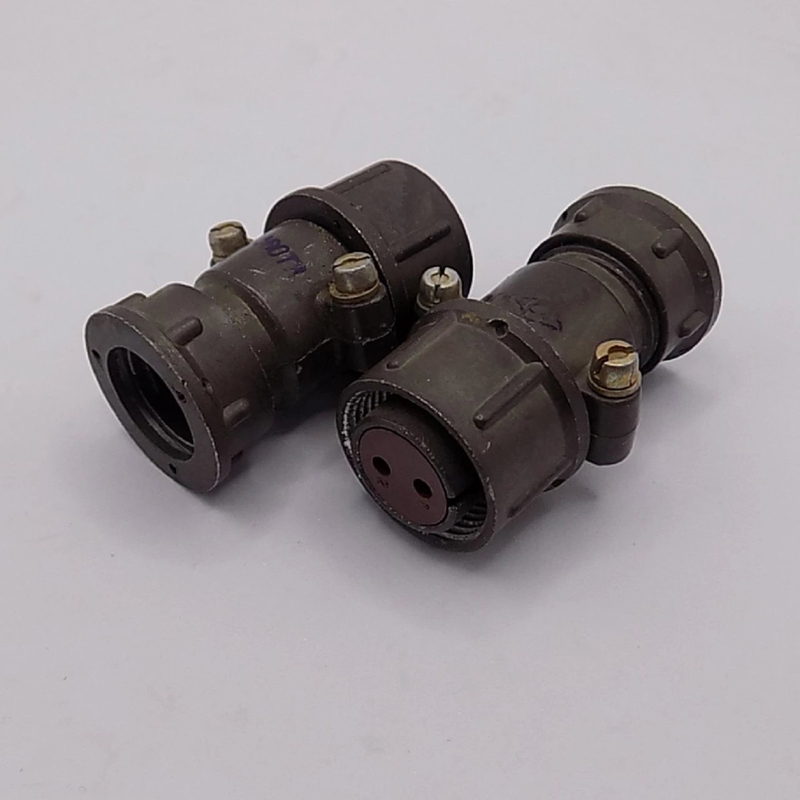

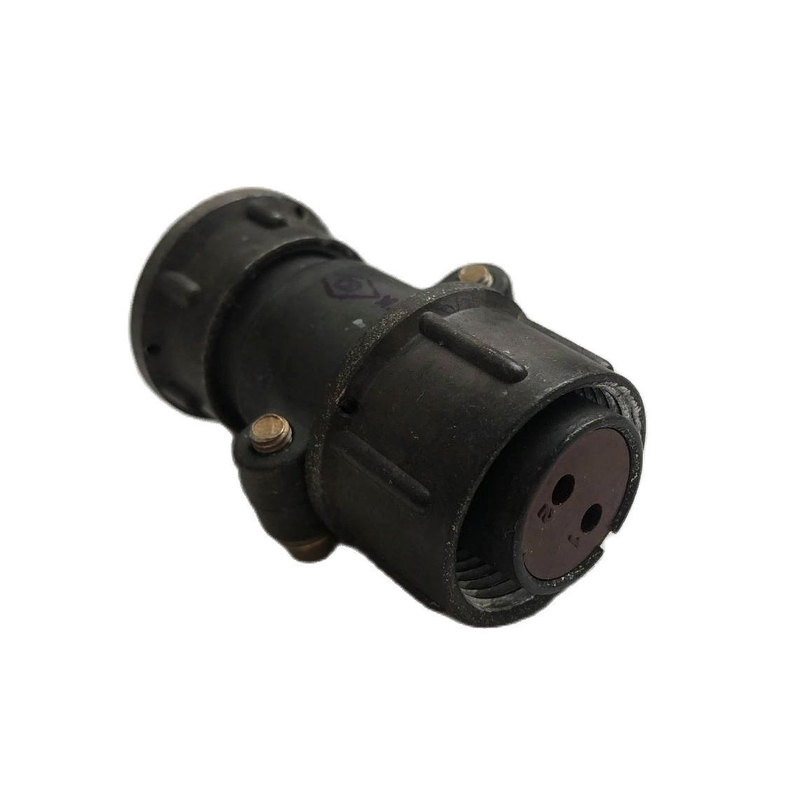

СШР20П2ЭШ6 — это кабельная розетка (соединитель) цилиндрического типа, относящаяся к категории низкочастотных электрических разъёмов. Изделие предназначено для коммутации электрических цепей как постоянного, так и переменного тока. Соединитель способен работать при частоте сигнала до 3 МГц и при напряжении до 850 В (амплитудное значение). Такие параметры делают его пригодным для использования в составе силовых и сигнальных линий различного оборудования.

Артикул изделия — 8302, категория — СШР20. Производитель в предоставленных данных не указан. Розетка относится к серии цилиндрических разъёмов, широко применяемых в приборостроении, промышленной автоматике и бытовых электрических установках.

Подтверждённые технические особенности

Конструкция соединителя обеспечивает механическую прочность и стабильный электрический контакт. Ниже перечислены характеристики, заявленные для данной модели.

• Тип соединения — резьбовое, что обеспечивает надёжную фиксацию ответной части и устойчивость к вибрационным нагрузкам.
• Поляризация корпуса — одношпоночная, исключающая неправильное сочленение разъёма.
• Материал контактов — серебряное покрытие, которое обеспечивает хорошую электропроводность и защиту от коррозии.
• Рабочий ток — до 25 А.
• Габаритные размеры — 37 х 29 х 56 мм.
• Рабочее напряжение — до 850 В амплитудного значения.
• Рабочая частота — до 3 МГц.

Серебряное покрытие контактных групп снижает переходное сопротивление и уменьшает нагрев в местах соединения, что особенно важно при длительной работе под нагрузкой. Резьбовой механизм и одношпоночная поляризация в совокупности повышают надёжность эксплуатации и снижают риск случайного рассоединения.

Применение и условия эксплуатации

Соединитель СШР20П2ЭШ6 применяется в различных электрических устройствах и системах, где требуется надёжное и долговечное соединение проводников. Благодаря сочетанию рабочих параметров он подходит для использования в промышленности, а также в бытовых электрических установках.

Изделие отличается высокой надёжностью и устойчивостью к внешним воздействиям, что делает его пригодным для работы в условиях с повышенными требованиями к безопасности и долговечности. Разъём может использоваться в составе силовых шкафов, пультов управления, измерительных приборов и другого оборудования, где необходим стабильный контакт при токах до 25 А и напряжениях до 850 В.

Ключевые преимущества

1. Резьбовое соединение обеспечивает прочную механическую фиксацию.
2. Одношпоночная поляризация предотвращает ошибки при подключении.
3. Серебряное покрытие контактов улучшает проводимость и продлевает срок службы.
4. Широкий диапазон рабочих токов и напряжений расширяет области применения.
5. Компактные габариты 37 х 29 х 56 мм упрощают монтаж в ограниченном пространстве.

Таким образом, СШР20П2ЭШ6 представляет собой универсальную кабельную розетку, востребованную в задачах, где важны надёжность коммутации, устойчивость к нагрузкам и долговечность контактной группы.
