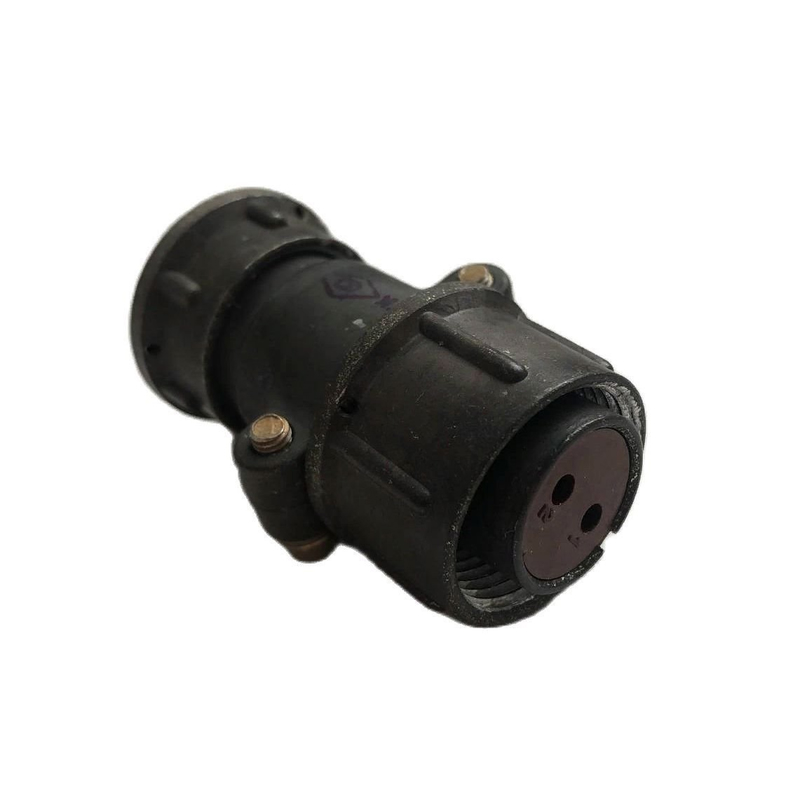

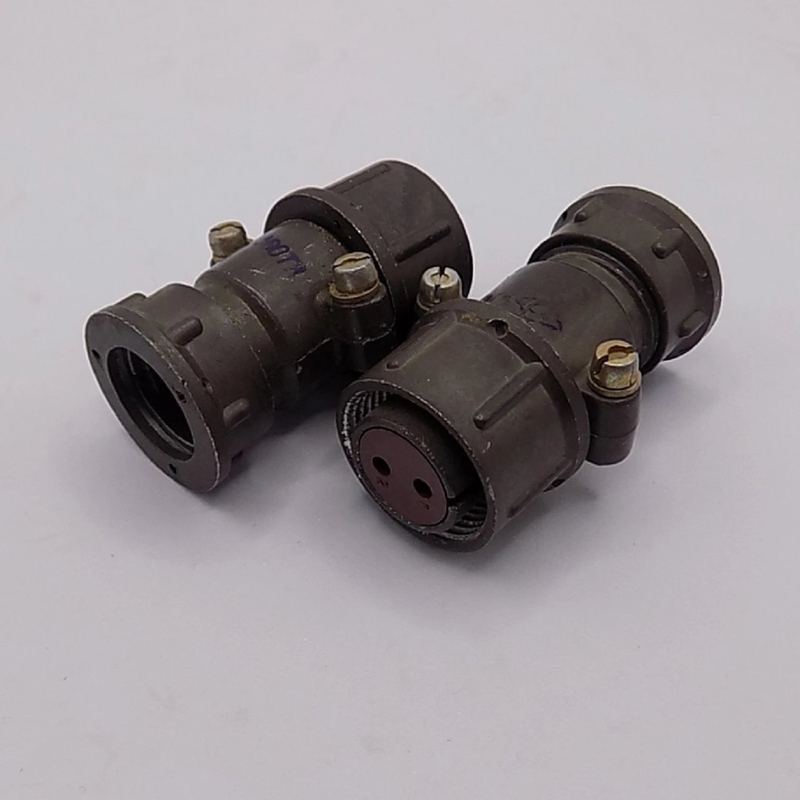

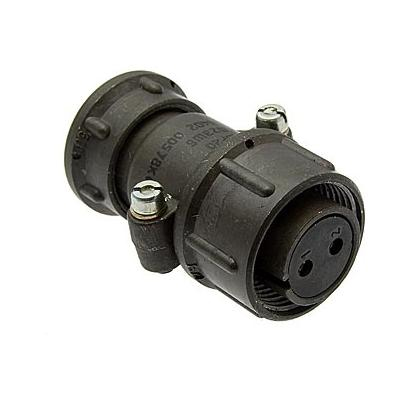

Назначение соединителя СШР20П2ЭШ6

СШР20П2ЭШ6 — это кабельная розетка цилиндрического низкочастотного соединителя серии СШР. Изделие предназначено для надёжного соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Розетка применяется для коммутации цепей постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Конструктивно розетка входит в состав разъёмного соединения и работает в паре с ответной вилкой, образуя неразъёмный электрический контакт с заданными характеристиками переходного сопротивления и изоляции.

Расшифровка обозначения и конструктивные особенности

Маркировка СШР20П2ЭШ6 содержит полную информацию о типе и исполнении изделия:

• СШР — тип соединителя (розетка цилиндрическая низкочастотная);
• 20 — условный размер корпуса;
• П2 — конструктивное исполнение с прямым патрубком;
• Э — исполнение под экранированный кабель;
• Ш6 — сочетание контактов.

Розетка выполнена в негерметичном исполнении, климатическое исполнение — УХЛ. Прямой патрубок обеспечивает ввод экранированного кабеля и механическую фиксацию его экранной оплёткой. Тип соединителя сочетает компактный корпус условного размера 20 с двумя силовыми контактами увеличенного диаметра.

Электрические и эксплуатационные характеристики

Розетка СШР20П2ЭШ6 оснащена двумя контактами диаметром 2,5 мм. Каждый контакт рассчитан на ток до 25 А, а суммарная нагрузка на соединитель достигает 50 А. Сопротивление контактов не превышает 1,3 мОм, что обеспечивает минимальные потери и нагрев при протекании рабочих токов.

Сопротивление изоляции в нормальных условиях составляет не менее 5000 МОм. Такой показатель гарантирует надёжную развязку цепей и безопасность при эксплуатации в аппаратуре с повышенными требованиями к электрической прочности.

Ресурсные характеристики соединителя подтверждены заявленными значениями:

• количество сочленений-расчленений — до 500 циклов;
• минимальная наработка — 1000 часов;
• устойчивость к вибрации с частотой до 5000 Гц.

Область применения

СШР20П2ЭШ6 применяется в приборных и кабельных подключениях радиоэлектронной и радиотехнической аппаратуры. Благодаря экранированному исполнению и прямому патрубку розетка востребована там, где требуется защита цепей от электромагнитных помех и надёжная работа при механических воздействиях.

Изделие используется для коммутации силовых и сигнальных цепей постоянного и переменного тока в условиях вибрации и других эксплуатационных факторов. Розетка сочетается с соответствующей вилкой серии СШР, что позволяет собирать законченные кабельные сборки и приборные разъёмы. Артикул позиции — 8303, категория — СШР20.
