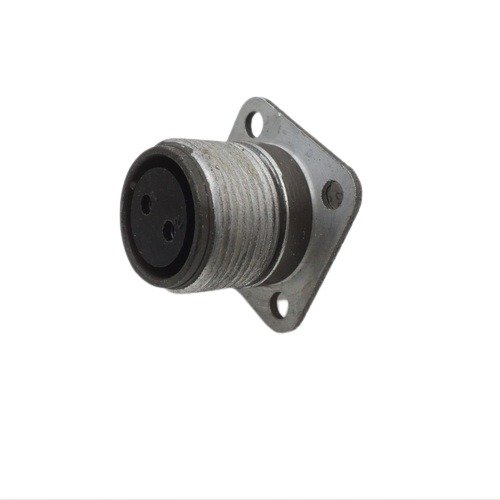

Назначение соединителя СШР20П2ЭГ6В

СШР20П2ЭГ6В представляет собой кабельную вилку цилиндрического низкочастотного соединителя серии СШР. Изделие предназначено для надёжного соединения электрических цепей в приборах и оборудовании, работающих с экранированными кабелями как на переменном, так и на постоянном токе. Вилка применяется в составе разъёмных электрических соединений, где требуется передача сигнала или питания при повышенных требованиях к механической прочности и стабильности контакта.

Артикул изделия — 8295, категория — СШР20.

Расшифровка обозначения и конструктивные особенности

Маркировка СШР20П2ЭГ6В имеет строгую структуру, описывающую ключевые параметры изделия:

• СШР — тип специального негерметичного соединителя;
• 20 — условный размер корпуса;
• П2 — конструктивное исполнение с прямым патрубком и двумя контактами;
• Э — гайка патрубка для экранированного кабеля;
• Г — вилка;
• 6 — сочетание контактов.

Диаметр контактов составляет 2,5 миллиметра, монтаж выполняется пайкой. Конструкция предусматривает прямое исполнение патрубка и гайку для фиксации экранированного кабеля, что обеспечивает надёжное механическое крепление и сохранение целостности экрана.

Технические характеристики

Соединитель рассчитан на следующие подтверждённые параметры:

• максимальная токовая нагрузка — до 50 А;
• рабочее напряжение — до 850 В;
• сопротивление контактов — не более 1 мОм;
• сопротивление изоляции — не менее 5000 МОм в нормальных условиях;
• ресурс сочленений-расчленений — до 500 циклов;
• минимальная наработка — 1000 часов.

Условия эксплуатации

Климатическое исполнение УХЛ позволяет эксплуатировать изделие при температурах от минус 60 до плюс 60 градусов Цельсия с учётом допустимого перегрева контактов до плюс 110 градусов Цельсия. Соединитель устойчив к вибрациям с частотой до 5000 Гц при ускорении до 30g, к ударам с ускорением до 500g, а также к пониженному давлению вплоть до 10 в минус четвёртой степени Паскаля.

Изделие предназначено для внутреннего монтажа. Наружная установка возможна при условии защиты от пыли, влаги и прямого солнечного воздействия. Указанные характеристики определяют применение вилки в составе ответственных электротехнических систем, где важны стабильность контакта, стойкость к механическим нагрузкам и широкий температурный диапазон.

Применение

СШР20П2ЭГ6В применяется в приборах и оборудовании для коммутации экранированных кабельных линий. Благодаря двум силовым контактам диаметром 2,5 мм и допустимому току до 50 А вилка подходит для цепей питания и сигнальных цепей постоянного и переменного тока. Исполнение с гайкой патрубка под экранированный кабель делает её востребованной в устройствах, где требуется защита от электромагнитных помех и надёжное заземление экрана.
