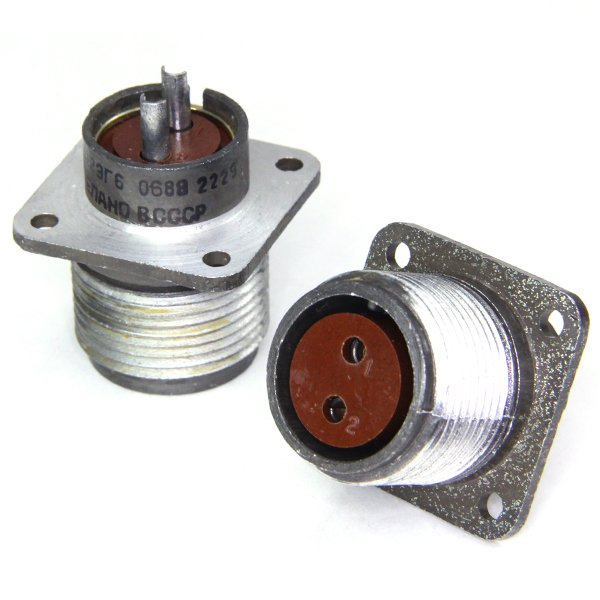

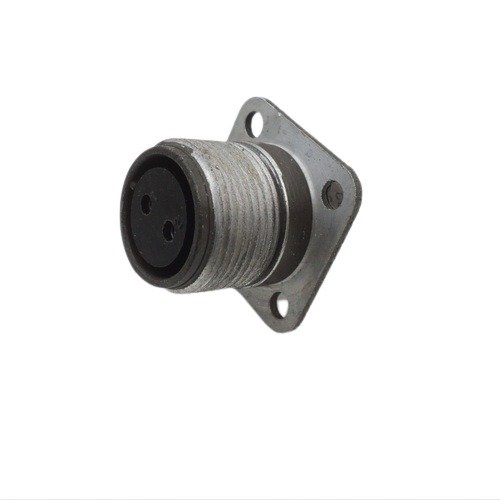

СШР20П2ЭГ6Н — это кабельная вилка низкочастотного цилиндрического соединителя серии СШР, предназначенная для электрических цепей постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В.

Расшифровка обозначения

Обозначение СШР20П2ЭГ6Н расшифровывается следующим образом: СШР — тип соединителя; 20 — условный размер корпуса; П — прямой патрубок для кабельной части; 2 — количество контактов; Э — гайка патрубка для экранированного кабеля; Г — вилка; 6 — сочетание контактов; Н — покрытие контактов никелем.

Технические характеристики

Соединитель имеет 2 контакта диаметром 2,5 мм, максимальную токовую нагрузку на контакт 25 А и общую — 50 А.​
Сопротивление контактов не превышает 1,3 мОм, изоляции — не менее 5000 МОм, рабочая температура от -60 до +70 °С, количество сочленений-расчленений — до 500. +1
Выдерживает вибрацию до 300 м/с², удары до 10000 м/с², климатическое исполнение УХЛ, монтаж — пайкой.​

Применение

Используется в радиоэлектронной и радиотехнической аппаратуре для надежного соединения блочных и кабельных частей, с резьбовым соединением и одношпоночной поляризацией. +1
Срок сохраняемости — 25 лет, минимальная наработка — 1000 часов.​
