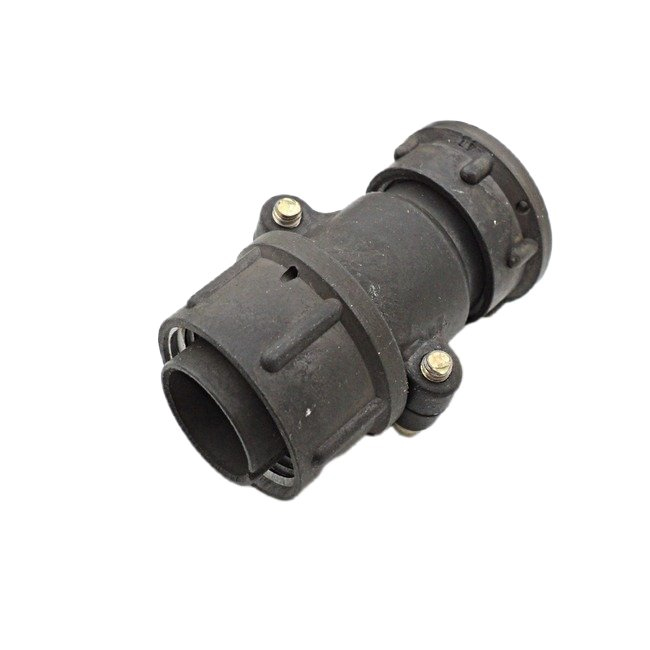

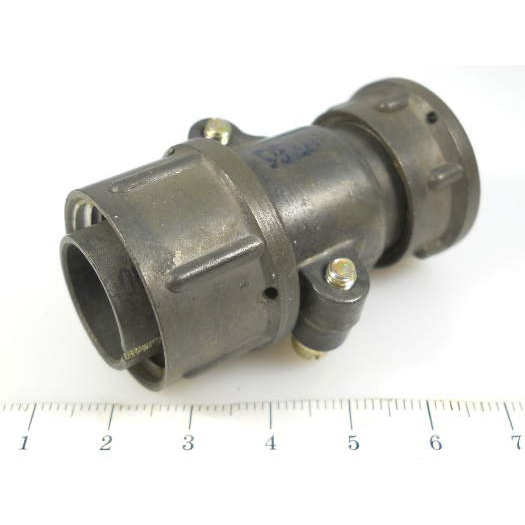

Назначение соединителя СШР20П2ЭГ6

СШР20П2ЭГ6 представляет собой вилку блочную из серии цилиндрических низкочастотных разъёмов типа СШР. Изделие предназначено для включения в электрические цепи постоянного и переменного тока в аппаратуре радиоэлектронного и промышленного назначения.

Обозначение «вилка блочная» указывает на исполнение: это штырьковая часть разъёма с корпусом для монтажа на блок или панель, а не на кабель. Такое конструктивное решение применяется там, где соединитель должен быть закреплён непосредственно на корпусе прибора, шасси или монтажной панели.

Соединитель рассчитан на эксплуатацию в составе ответственных электрических цепей, где требуется надёжная коммутация при воздействии вибрации, ударов и перепадов температуры.

Подтверждённые технические особенности

Ниже приведены характеристики, заявленные для данной модели и серии СШР в целом.

• Условный размер корпуса — 20.
• Количество контактов — 2 штыря диаметром порядка 2,5 мм.
• Рабочее напряжение — до 850 В (амплитудное значение).
• Частотный диапазон — до 3 МГц.
• Диапазон рабочих температур — примерно от минус 60 до плюс 70 градусов Цельсия.
• Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.
• Сопротивление контактов — не более примерно 1,3 мОм.
• Тип сочленения с розеткой — резьбовой (винтовой), обеспечивающий устойчивость к вибрации.
• Ресурс сочленений–расчленений — порядка 500 циклов.
• Срок сохраняемости — обычно до 25 лет.
• Устойчивость к синусоидальной вибрации — порядка 300 метров на секунду в квадрате.
• Ударные перегрузки — до нескольких тысяч единиц ускорения свободного падения.

Низкое переходное сопротивление говорит о малых потерях в контакте «вилка–розетка», а высокое сопротивление изоляции — о надёжной электрической развязке цепей. Резьбовое сочленение дополнительно фиксирует соединение и препятствует самопроизвольному расчленению под нагрузкой.

Применение

Благодаря сочетанию компактного двухконтактного исполнения и стойкости к внешним воздействиям, вилка СШР20П2ЭГ6 применяется в промышленности, на транспорте, а также в военной и специальной технике. Она востребована в аппаратуре, работающей в жёстких климатических и эксплуатационных условиях, включая подвижные и ударонагруженные объекты.

Блочное исполнение делает соединитель удобным для приборов, в которых ответная розетка подключается кабелем, а вилка постоянно закреплена на корпусе. Многократные сочленения и длительный срок сохраняемости позволяют использовать изделие в составе сменных блоков и хранить его в качестве запасного узла без потери рабочих свойств.

Для получения стабильного контакта и заявленных электрических параметров важно применять вилку совместно с ответной розеткой соответствующего типоразмера корпуса 20 и соблюдать требования к монтажу на панель.

Комплектация и данные каталога

Артикул изделия — 8292. Категория — СШР20. Производитель в предоставленных данных не указан. Сведения о комплектации поставки, стране производства, сертификатах, стандартах и гарантии в описании товара отсутствуют.
