Назначение

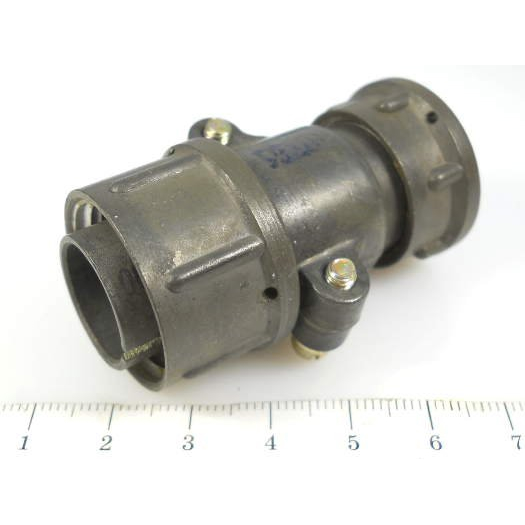

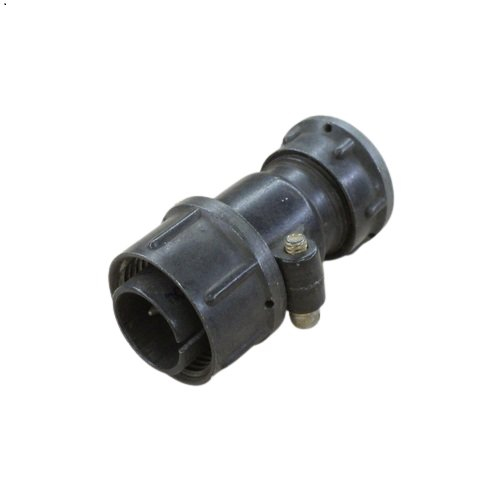

СШР20П2ЭГ6 — это кабельная вилка цилиндрического низкочастотного соединителя серии СШР. Изделие предназначено для работы в электрических цепях постоянного и переменного тока при частоте до 3 МГц и напряжении до 850 В. Вилка применяется для коммутации кабельных линий с приборами и оборудованием, где требуется надёжное разъёмное соединение с защитой от неправильного подключения.

Соединитель имеет условный размер корпуса 20, приборное исполнение с прямым патрубком (П2). Такое исполнение обеспечивает ввод кабеля непосредственно в корпус вилки через прямой патрубок и ориентировано на стационарный монтаж со стороны прибора или кабельной сборки.

Подтверждённые особенности

Контактная система и электрические параметры

• Два контакта диаметром 2,5 мм.
• Максимальная токовая нагрузка на соединитель — 50 А, на одиночный контакт — до 35 А.
• Сопротивление контактов — не более 1,3 мОм.
• Сопротивление изоляции — не менее 5000 МОм в нормальных условиях.
• Рабочее напряжение — до 850 В, частота — до 3 МГц.

Механические и эксплуатационные характеристики

• Сочленение резьбовое с одношпоночной поляризацией корпусов: обеспечивает надёжную фиксацию и защиту от неправильного подключения.
• Выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате (30 g).
• Устойчиво к механическим ударам.
• Количество сочленений-расчленений — до 500.
• Наработка — не менее 1000 часов.
• Срок сохраняемости — 25 лет.

Совместимость и применение

Вилка СШР20П2ЭГ6 взаимосочленяема с розетками серий СШР и СШРГ, а также с изделиями серии 2РТТ для корпусов меньшего размера. Это позволяет использовать её в составе существующих соединительных узлов и при замене вышедших из строя элементов без изменения ответной части.

Область применения — электрические цепи постоянного и переменного тока низкой частоты в составе кабельных сборок и приборных разъёмов. Благодаря приборному исполнению с прямым патрубком и резьбовому сочленению с поляризацией вилка подходит для ответственных узлов, где важны стабильность контакта, стойкость к вибрации и ударам, а также длительный срок службы.

Артикул изделия — 8291. Изделие относится к категории СШР20. Производитель в предоставленных данных не указан, поэтому сведения о стране производства, сертификатах, гарантии и комплектации поставки в описании не приводятся.
