Назначение соединителя СШР20П2ЭГ6

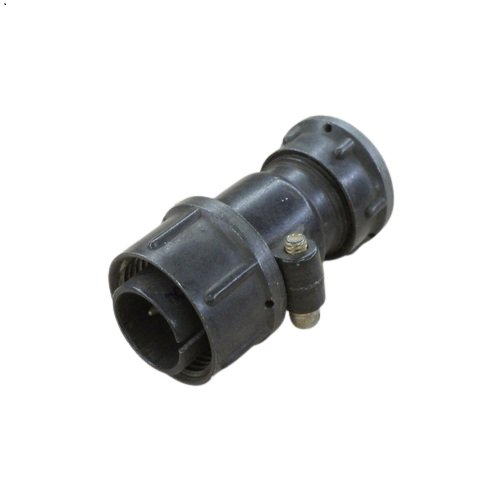

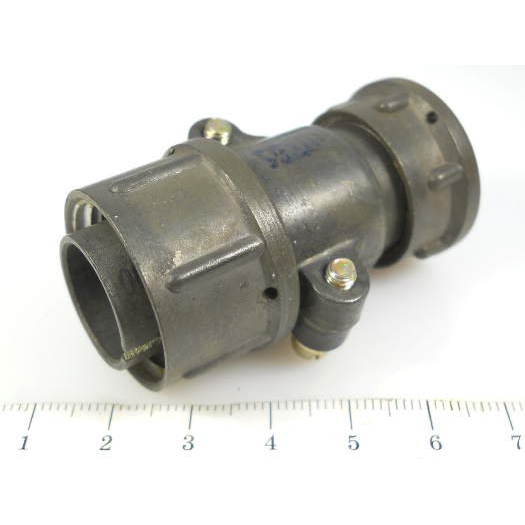

СШР20П2ЭГ6 представляет собой кабельную вилку цилиндрического низкочастотного соединителя серии СШР. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В. Вилка применяется в составе кабельных сборок и приборных соединений, где требуется надёжная передача сигнала и питания по экранированному кабелю.

Соединитель имеет условный размер корпуса 20 и оснащён двумя контактами диаметром 2,5 мм. Исполнение приборное, с прямым патрубком для экранированного кабеля, что отражено в обозначении ЭГ. Резьбовое сочленение и одношпоночная поляризация корпусов обеспечивают правильную стыковку и исключают ошибочное подключение.

Подтверждённые технические особенности

Вилка рассчитана на эксплуатацию в нормальных климатических условиях. Конструкция герметичная блочная, что позволяет использовать её в приборных применениях в промышленности и технике. Ниже перечислены основные электрические и механические параметры, заявленные для данного изделия.

• Количество контактов — два, диаметр контактов 2,5 мм.
• Условный размер корпуса — 20.
• Рабочее напряжение — до 850 В.
• Частота передаваемого сигнала — до 3 МГц.
• Сопротивление контактов — не более 1,3 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Ресурс сочленений-расчленений — до 500 циклов.
• Наработка — 1000 часов.
• Срок сохраняемости — 25 лет.
• Устойчивость к вибрациям — диапазон 1–5000 Гц при ускорении до 300 м/с².
• Устойчивость к механическим ударам.

Совокупность этих характеристик подтверждает пригодность вилки для работы в условиях вибрационных и ударных нагрузок, характерных для промышленного оборудования и техники.

Совместимость и применение

СШР20П2ЭГ6 взаимосочленяема с розетками СШР, СШРГ и 2РТТ. Это позволяет использовать вилку как в новых сборках, так и при замене вышедших из строя элементов в уже эксплуатируемых изделиях. Благодаря герметичной блочной конструкции и приборному исполнению соединитель подходит для монтажа в приборах, блоках и кабельных линиях, где требуется экранированное подключение.

Область применения охватывает промышленную электронику, измерительную и управляющую аппаратуру, а также другие технические системы, работающие в нормальных климатических условиях. Резьбовое сочленение обеспечивает механическую прочность соединения, а одношпоночная поляризация упрощает и ускоряет сборку.

Комплектация и данные каталога

Артикул изделия — 8290, категория — СШР20. Производитель в предоставленных данных не указан. Краткое описание из каталога отсутствует. Сведения о комплектации поставляемого изделия, гарантийном сроке и стране производства в исходных данных не приводятся, поэтому в описании они не заявлены.
