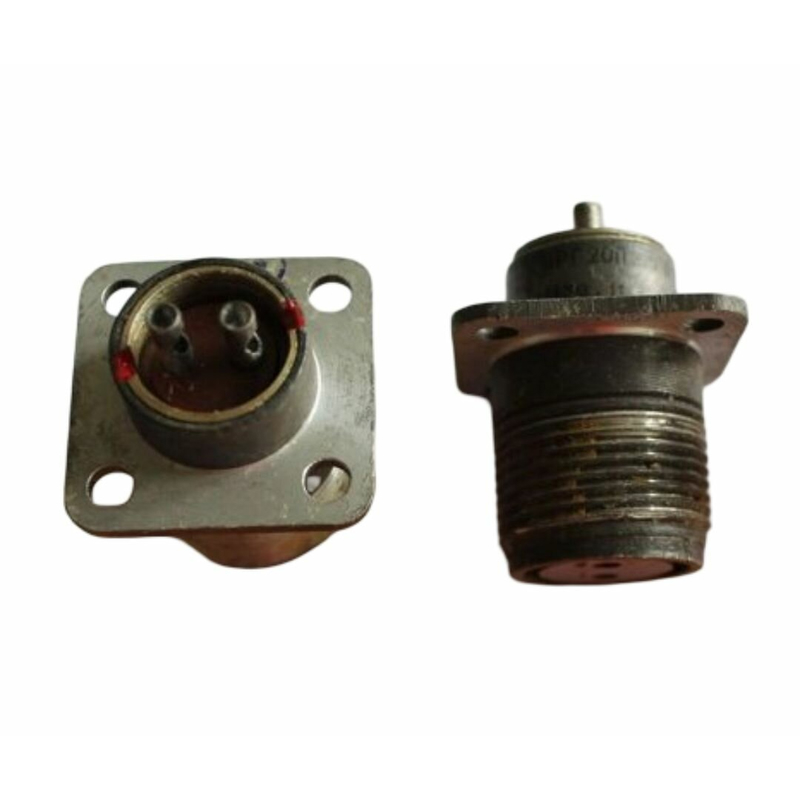

СШР20П2ЭГ6 РОЗЕТКИ

Цена:

2700 ₽

Технические характеристики

СШР20П2ЭГ6 — это розетка цилиндрического низкочастотного соединителя, предназначенная для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В (амплитудное значение).

Она используется во внутренних и наружных установках (при защите от пыли и влаги), в том числе в условиях повышенной вибрации, ударов и низкого давления.
Соединители серии СШР негерметичные, состоят из вилки и розетки для приборного или кабельного монтажа.

СШР — тип соединителя; 20 — условный размер корпуса; П — без патрубка (приборная часть); 2 — количество контактов; Э — для экранированного кабеля (в данном случае отсутствует); Г — розетка; 6 — сочетание контактов.

На изображении показаны технические чертежи розетки с видами спереди и сбоку, где указаны габариты и конструктивные элементы.

Максимальная токовая нагрузка — до 50 А (на контакт — 25–35 А в зависимости от диаметра).
Сопротивление контактов — не более 1,3 мОм, изоляции — не менее 5000 МОм; диаметр контактов — 2,5 мм с серебряным покрытием.
Выдерживает синусоидальную вибрацию (1–5000 Гц, до 300 м/с²), удары (до 5000 м/с² одиночные) и 500 циклов сочленений.

Климатическое исполнение — УХЛ, работает при пониженном давлении (до 1,3·10⁻⁴ Па), наработка — минимум 1000 часов, срок хранения — 25 лет.

Описание

Назначение и область применения

СШР20П2ЭГ6 — это розетка цилиндрического низкочастотного соединителя, предназначенная для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Изделие применяется во внутренних и наружных установках, в том числе при защите от пыли и влаги, а также в условиях повышенной вибрации, ударов и низкого атмосферного давления.

Соединители серии СШР являются негерметичными и состоят из вилки и розетки, рассчитанных на приборный или кабельный монтаж. Розетка СШР20П2ЭГ6 представляет собой приборную часть соединителя и устанавливается непосредственно на корпусе оборудования.

Расшифровка обозначения

СШР — тип соединителя;
20 — условный размер корпуса;
П — исполнение без патрубка (приборная часть);
2 — количество контактов;
Э — исполнение для экранированного кабеля (в данной модификации отсутствует);
Г — розетка;
6 — сочетание контактов.

Технические характеристики

Максимальная токовая нагрузка на соединитель достигает 50 А, при этом на один контакт приходится от 25 до 35 А в зависимости от диаметра контакта. Диаметр контактов составляет 2,5 мм, их покрытие — серебряное. Сопротивление контактов не превышает 1,3 мОм, а сопротивление изоляции составляет не менее 5000 МОм.

Розетка выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 300 м/с², одиночные удары с ускорением до 5000 м/с², а также не менее 500 циклов сочленений. Климатическое исполнение — УХЛ. Изделие сохраняет работоспособность при пониженном давлении до 1,3 умноженное на 10 в минус четвёртой степени Па. Наработка составляет не менее 1000 часов, срок хранения — 25 лет.

Конструктивные особенности и монтаж

На технических чертежах розетки представлены виды спереди и сбоку с указанием габаритов и конструктивных элементов, что упрощает подготовку посадочного места при монтаже. Исполнение без патрубка позволяет крепить изделие непосредственно на приборной панели или корпусе устройства.

Розетка СШР20П2ЭГ6 применяется в составе соединителей серии СШР в комплекте с ответной вилкой. Благодаря стойкости к вибрации, ударам и низкому давлению изделие востребовано в приборостроении, радиоэлектронной аппаратуре и промышленном оборудовании, где требуется надёжная коммутация цепей с повышенной токовой нагрузкой.
