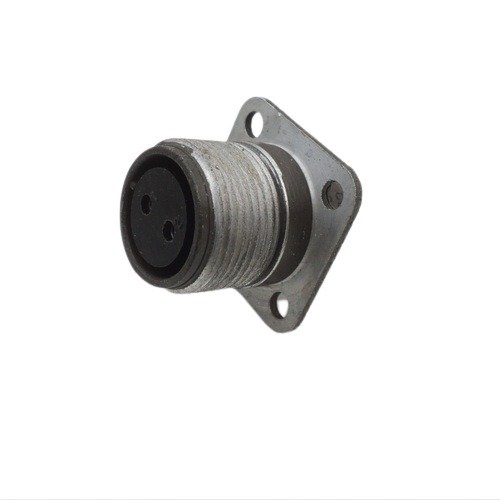

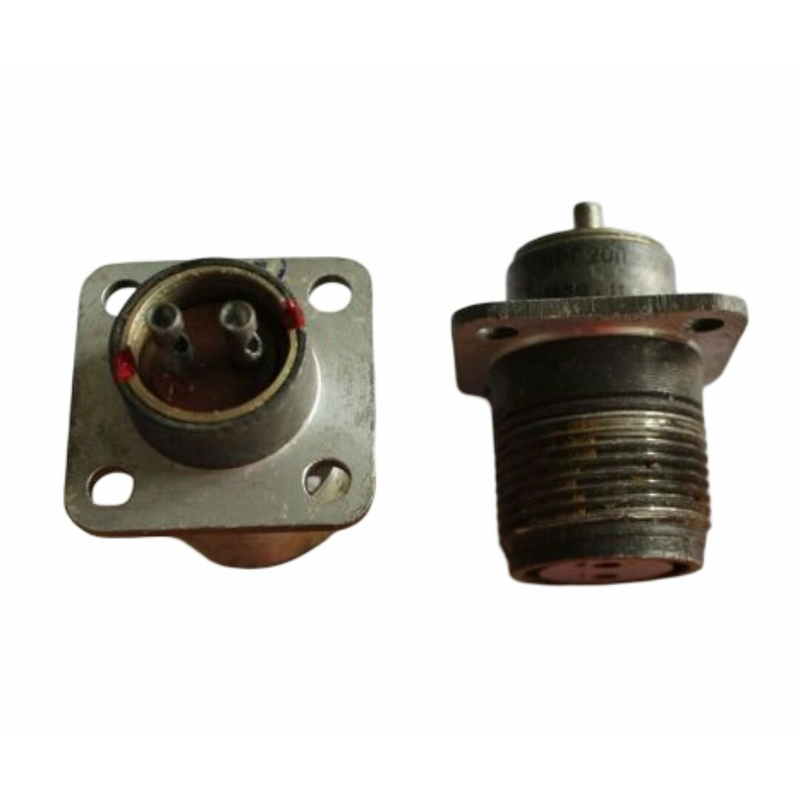

СШР20П2ЭГ6 РОЗЕТКИ

Цена: ПОД ЗАКАЗ

Технические характеристики

СШР20П2ЭГ6 розетка

СШР20П2ЭГ6 — это соединитель, который используется в электрических цепях для соединения и разъединения проводов. Он относится к типу СШР, что означает, что это соединитель с цилиндрической формой и низкочастотным исполнением. Основные характеристики и особенности данного соединителя включают:

Технические характеристики

Тип соединителя : СШР.
Условный размер корпуса : 20.
Исполнение : без патрубка (для розетки) или с прямым патрубком (для вилки).
Количество контактов : 2.
Число контактов в соединителе : 6.
Максимальная токовая нагрузка : 50 А вилка и 25 А ( розетка ).
Максимальное рабочее напряжение : до 850 В.
Сопротивление контактов : 1 мОм.
Сопротивление изоляции : не менее 5000 МОм.
Диаметр контактов : 2,5 мм.
Количество сочленений-расчленений : до 500.
Минимальная наработка : 1000 часов.
Срок сохраняемости : до 25 лет вилка и не менее 15 лет ( розетка ).
Покрытие контактов : серебро.

Условия эксплуатации

СШР20П2ЭГ6 предназначен для работы в различных климатических условиях:

Температура окружающего воздуха : от -60°С до +70°С вилка или +60°С ( розетка ).
Атмосферное давление : до 1,3·10^-4 Па.
Синусоидальная вибрация : диапазон частот от 1 Гц до 5000 Гц с ускорением до 300 м/с?.
Механический удар : одиночное действие — до 5000 м/с?, многократное действие — до 350 м/с?.

Применение

Соединители СШР20П2ЭГ6 используются как для внутреннего, так и для наружного применения, при условии защиты от пыли и воды. Они находят применение в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения.

Расшифровка обозначения

Обозначение СШР20П2ЭГ6 можно расшифровать следующим образом:

СШР — тип соединителя;
20 — условный размер корпуса;
П — конструктивное исполнение (без патрубка);
2 — количество контактов;
Э — для экранированного кабеля;
Г — вид контактов ( розетка );
6 — условное число сочетания контактов.

Этот соединитель является надежным выбором для различных электрических применений благодаря своим техническим характеристикам и устойчивости к внешним условиям.

Описание

Назначение соединителя СШР20П2ЭГ6

СШР20П2ЭГ6 — это низкочастотный электрический соединитель цилиндрической формы, предназначенный для соединения и разъединения проводов в электрических цепях. Изделие относится к типу СШР и применяется в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Розетка обеспечивает надёжную коммутацию цепей как при внутреннем, так и при наружном применении, при условии защиты от пыли и воды.

Артикул товара — 8293, категория — СШР20. Производитель в данных каталога не указан. Контакты соединителя имеют серебряное покрытие, что способствует стабильности электрического контакта при длительной эксплуатации.

Технические характеристики

Ниже приведены подтверждённые параметры розетки СШР20П2ЭГ6.

Тип соединителя: СШР, цилиндрической формы, низкочастотное исполнение.
Условный размер корпуса: 20.
Конструктивное исполнение: без патрубка (розетка).
Количество контактов: 2.
Число контактов в соединителе: 6.
Максимальная токовая нагрузка: 25 ампер (для розетки; для вилки указано 50 ампер).
Максимальное рабочее напряжение: до 850 вольт.
Сопротивление контактов: 1 миллиом.
Сопротивление изоляции: не менее 5000 мегаом.
Диаметр контактов: 2,5 миллиметра.
Количество сочленений-расчленений: до 500.
Минимальная наработка: 1000 часов.
Срок сохраняемости: не менее 15 лет для розетки (для вилки указано до 25 лет).
Покрытие контактов: серебро.

Условия эксплуатации

Соединитель рассчитан на работу в широком диапазоне климатических и механических воздействий. Температура окружающего воздуха для розетки составляет от минус 60 до плюс 60 градусов Цельсия. Атмосферное давление — до 1,3 умноженное на 10 в степени минус 4 паскаля.

Изделие устойчиво к синусоидальной вибрации в диапазоне частот от 1 до 5000 герц с ускорением до 300 метров на секунду в квадрате. Механический удар: при одиночном действии — до 5000 метров на секунду в квадрате, при многократном действии — до 350 метров на секунду в квадрате.

Расшифровка обозначения и применение

Маркировка СШР20П2ЭГ6 расшифровывается следующим образом: СШР — тип соединителя; 20 — условный размер корпуса; П — конструктивное исполнение без патрубка; 2 — количество контактов; Э — исполнение для экранированного кабеля; Г — вид контактов, розетка; 6 — условное число сочетания контактов.

Благодаря совокупности характеристик — стойкости к вибрации, ударам, перепадам давления и температуры, а также высокому сопротивлению изоляции — СШР20П2ЭГ6 применяется в электрических цепях радиоэлектронной аппаратуры, где требуется надёжное соединение и разъединение проводов. При наружной установке необходимо обеспечить защиту от пыли и воды.
