СШР20П2ЭГ6: надёжный цилиндрический разъём для аппаратуры

СШР20П2ЭГ6 — низкочастотный цилиндрический негерметичный разъём серии СШР, рассчитанный на создание разъёмных электрических соединений в радиоэлектронной, измерительной, промышленной и специальной аппаратуре. Исполнение в виде приборной розетки обеспечивает стационарное крепление на корпусе, панели или шасси оборудования и формирует надёжную точку подключения кабельной части соединителя.

Разъём применяется в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В. Резьбовая фиксация в сочленённом состоянии предотвращает случайное рассоединение при вибрации, перемещении оборудования и обслуживании аппаратуры.

Конструкция СШР20П2ЭГ6

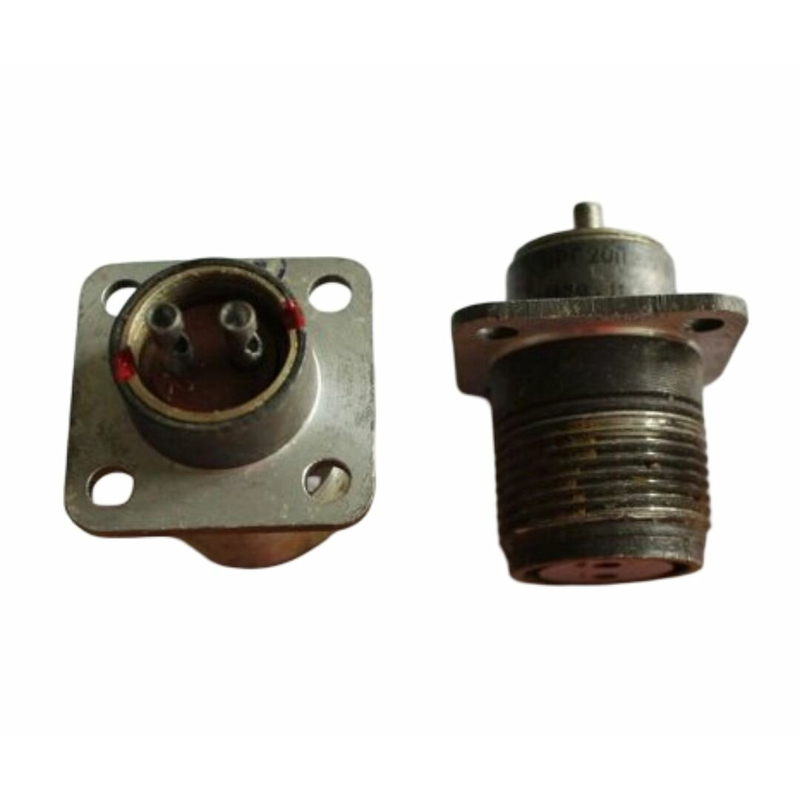

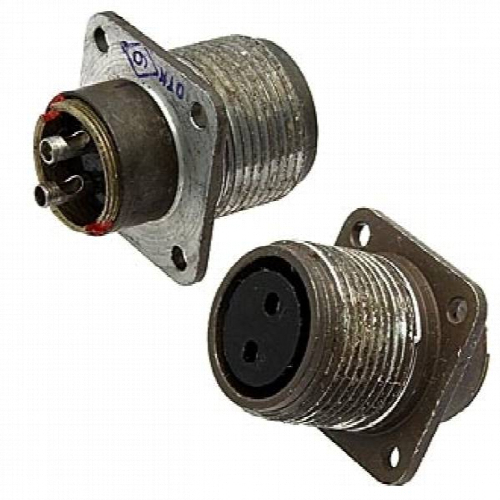

Маркировка СШР20П2ЭГ6 указывает на принадлежность изделия к цилиндрическим штепсельным соединителям серии СШР с условным размером корпуса 20. Данная модификация представляет собой приборную розетку без патрубка , предназначенную для объёмного внутреннего монтажа.

Основные конструктивные признаки:

• Цилиндрический корпус условного размера 20.

• Два гнездовых контакта диаметром 2,5 мм.

• Контактная схема исполнения 6.

• Приборное, или блочное, исполнение для установки на оборудование.

• Одношпоночная поляризация корпуса.

• Резьбовое сочленение с ответной кабельной вилкой.

• Монтаж проводников методом пайки.

• Серебряное покрытие рабочих поверхностей контактов.

Одношпоночная поляризация важна для исключения неверной ориентации при подключении: вилка и розетка соединяются только в предусмотренном положении. Это снижает риск механического повреждения контактов и ошибок при обслуживании электрооборудования.

Технические характеристики

Перед включением СШР20П2ЭГ6 в новую конструкцию следует сверить конкретную партию, материал изолятора, климатическое исполнение и присоединительные размеры с действующей конструкторской документацией или техническими условиями.

Где применяется разъём

СШР20П2ЭГ6 востребован в оборудовании, где необходимы компактные, ремонтопригодные и фиксируемые разъёмные соединения. Его используют для подключения силовых, управляющих и вспомогательных цепей при условии соблюдения электрических параметров и условий эксплуатации.

Типовые области применения:

• Блоки питания и распределительные устройства.

• Радиоэлектронные комплексы и приборные шкафы.

• Контрольно-измерительная аппаратура.

• Испытательные стенды и лабораторное оборудование.

• Системы промышленной автоматики.

• Электротехнические модули, где требуется съёмное кабельное подключение.

• Аппаратура специального и общего назначения.

Благодаря приборному исполнению розетка СШР20П2ЭГ6 обычно устанавливается на неподвижной части системы, а ответная вилка монтируется на кабеле. Такое распределение упрощает замену кабельной сборки и техническое обслуживание оборудования.

Особенности монтажа и эксплуатации

При пайке проводников важно не допускать перегрева контактной группы и изоляционных деталей. Использовать следует провод с подходящим сечением, а длину зачистки и качество пайки необходимо контролировать, чтобы исключить короткое замыкание, обрыв жилы или снижение электрической прочности изоляции.

Для долговечной работы соединения рекомендуется:

• Подбирать ответную часть с полностью совпадающей серией, размером корпуса, схемой контактов и поляризацией.

• Контролировать токовую нагрузку отдельно для каждого контакта, а не только для соединителя в целом.

• Использовать резьбовую фиксацию до полного штатного сочленения.

• Не применять разъём как герметичный: СШР20П2ЭГ6 относится к негерметичным соединителям.

• Исключать попадание влаги, проводящей пыли, агрессивных сред и масел, если защита от них не предусмотрена конструкцией оборудования.

• Периодически осматривать контакты на отсутствие окисления, загрязнений, ослабления пайки и механических повреждений.

СШР20П2ЭГ6 — практичное решение для двухконтактного подключения в аппаратуре, где требуются напряжение до 850 В, ток до 25 А на контакт, разъёмность соединения и механически надёжная резьбовая фиксация.
