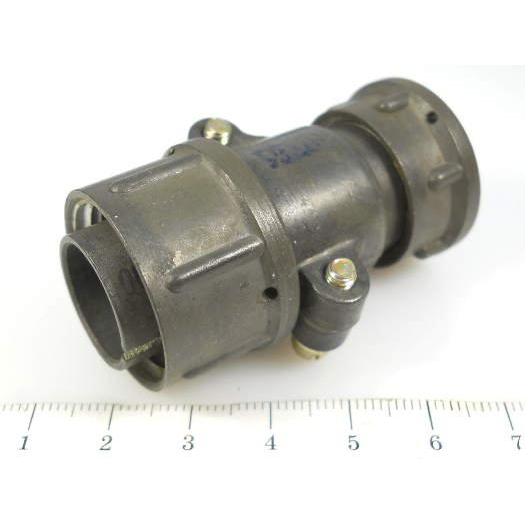

СШР20П2ЭГ6: надёжный двухконтактный разъём для промышленной аппаратуры

СШР20П2ЭГ6 — цилиндрический низкочастотный разъём серии СШР, применяемый для разъёмного соединения электрических цепей постоянного и переменного тока. Исполнение представляет собой двухконтактную приборную розетку блочного монтажа; разъём рассчитан на эксплуатацию в радиоэлектронной, измерительной, промышленной и специализированной аппаратуре.

Конструкция СШР20П2ЭГ6 рассчитана на стабильную передачу питания или силовых сигналов при механических воздействиях, перепадах температуры и вибрационных нагрузках. Соединение с ответной частью выполняется резьбовым способом, а одношпоночная поляризация помогает исключить неправильную ориентацию при сочленении.

Основные характеристики

Приведённые параметры характерны для исполнения с двумя контактами диаметром 2,5 мм. Конкретные данные следует сверять с технической документацией на используемую партию и исполнение разъёма.

Конструктивные особенности

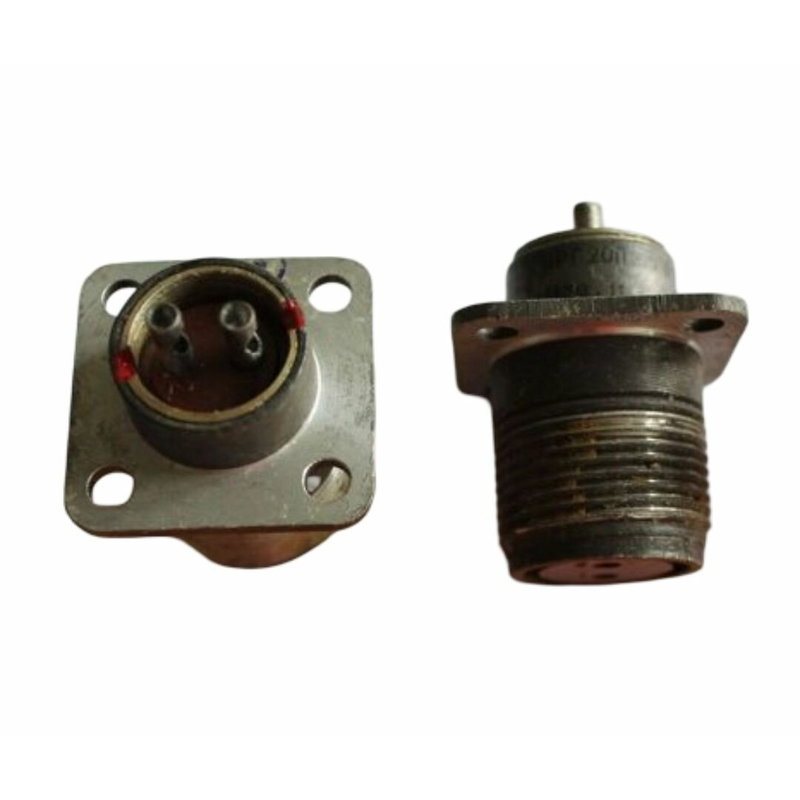

Розетка СШР20П2ЭГ6 имеет приборный корпус для установки на панель, стенку шкафа, корпус оборудования или монтажную плату. Корпус обычно выполнен из алюминиевого сплава, а изолятор — из карболита. Контакты изготовлены из латуни и имеют серебряное покрытие, что способствует снижению переходного сопротивления и повышению стабильности электрического соединения.

Контактная группа рассчитана на проводники сечением до 3 мм². Для соединения применяется пайка, поэтому при монтаже важно обеспечить качественную подготовку жилы, подобрать подходящий припой и не допускать чрезмерного термического воздействия на изолятор и контактный узел.

Резьбовая фиксация обеспечивает устойчивость к случайному расстыковыванию, а одношпоночная система поляризации задаёт единственное правильное положение ответных частей. Это особенно важно в оборудовании, где ошибка подключения может привести к нарушению работы цепи питания, управления или измерения.

Где применяется СШР20П2ЭГ6

Разъём используют там, где требуется надёжное разъёмное соединение двух силовых или сигнальных линий:

• в блоках питания, щитах управления и измерительных приборах;

• в промышленной автоматике и станочном оборудовании;

• в радиоэлектронной и радиотехнической аппаратуре;

• в испытательных установках и лабораторных стендах;

• в системах связи, контроля и электропитания;

• в составе кабельных сборок с ответной кабельной вилкой соответствующего типоразмера.

СШР20П2ЭГ6 предназначен для цепей постоянного и переменного тока с частотой до 3 МГц, что позволяет использовать его не только в силовых, но и в низкочастотных функциональных цепях аппаратуры.

На что обратить внимание при подборе

Для корректного применения важно сопоставить параметры разъёма с условиями конкретного проекта:

• убедиться, что требуется именно приборная розетка , а не кабельная вилка;

• проверить соответствие ответной части по серии, типоразмеру, числу контактов и сочетанию контактов;

• не превышать ток 25 А на один контакт и рабочее напряжение 850 В;

• учитывать, что исполнение является негерметичным и требует защиты при работе во влажной, запылённой или агрессивной среде;

• предусмотреть место под панельное крепление и доступ для резьбового сочленения;

• соблюдать требования к сечению провода, пайке и электрической изоляции.

Благодаря двум контактам диаметром 2,5 мм, компактному корпусу и устойчивому резьбовому соединению СШР20П2ЭГ6 остаётся практичным решением для оборудования, где важны надёжность контакта, ремонтопригодность и понятная конструкция разъёмного соединения.
