Назначение

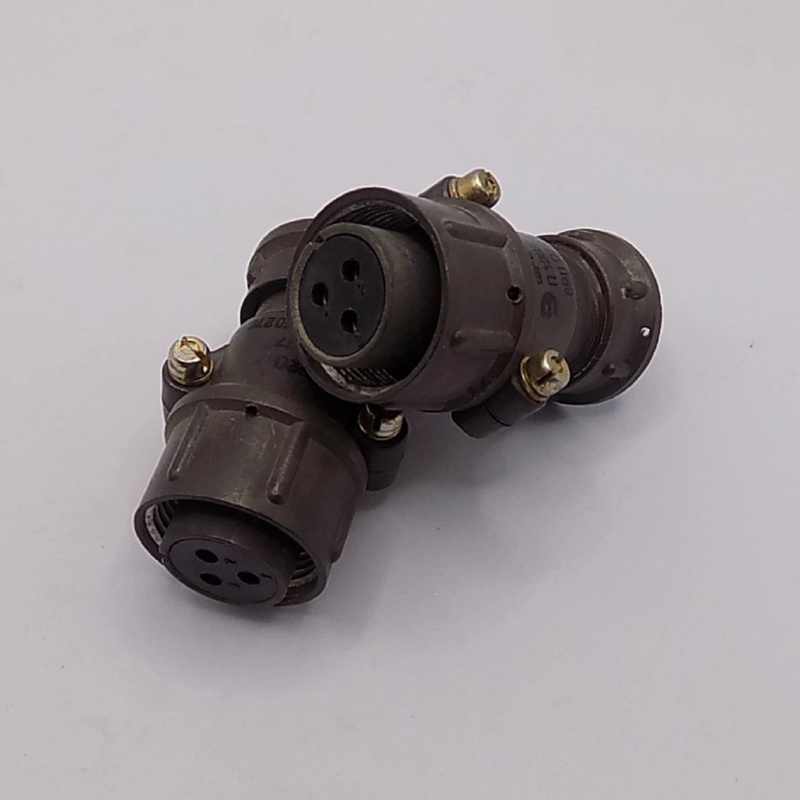

СШР203Ш7 — кабельная розетка цилиндрического низкочастотного соединителя серии СШР/ШР. Изделие предназначено для надёжного электрического соединения в различных системах, включая приборные и кабельные установки. Розетка применяется там, где требуется стабильная передача электрического сигнала и питания между блоками оборудования, а также в составе кабельных сборок и жгутов.

По имеющимся данным, обозначение СШР203Ш7, вероятно, соответствует разъёму СШР20П3ЭШ7 или близкому аналогу СШР20У3ЭШ7. Это указывает на принадлежность к семейству цилиндрических соединителей, рассчитанных на эксплуатацию в жёстких условиях.

Подтверждённые особенности

• Количество контактов — 3.
• Условный размер корпуса — 20.
• Рабочее напряжение — до 850 В.
• Максимальная токовая нагрузка на контакт — до 35 А.
• Рабочий ток — 25 А.
• Диапазон рабочих температур — от минус 60 градусов Цельсия до плюс 60 градусов Цельсия с учётом перегрева контактов до плюс 110 градусов Цельсия.
• Стойкость к вибрации — 1–5000 Гц при ускорении до 300 метров на секунду в квадрате.
• Стойкость к ударам — до 5000 метров на секунду в квадрате.
• Работа при пониженном давлении — до 1,3·10⁻⁴ Па.

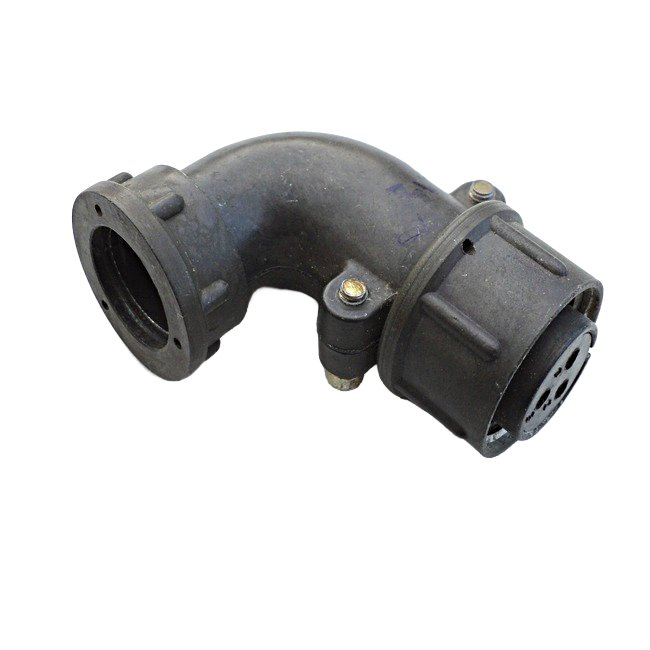

• Конструкция: розетка кабельная с прямым патрубком или угловым исполнением (У), для экранированного кабеля.
• Монтаж — объёмный, пайкой.
• Ресурс сочленений-расчленений — до 500 циклов.
• Наработка — от 1000 до 5000 часов.
• Срок сохраняемости — от 15 до 25 лет.
• Категория условий эксплуатации — УХЛ (умеренный и холодный климат), для внутренних и наружных условий.

Применение

СШР203Ш7 используется в электротехнике для коммутации цепей в приборных и кабельных установках. Благодаря цилиндрической конструкции и экранированному исполнению розетка подходит для применения в составе кабельных сборок, где требуется защита от электромагнитных помех и механических воздействий.

Изделие рассчитано на работу в условиях вибрации, ударов и пониженного давления, что делает его пригодным для использования в составе ответственного оборудования. Монтаж выполняется объёмной пайкой, что обеспечивает надёжный электрический контакт. Категория УХЛ допускает эксплуатацию как внутри помещений, так и на открытом воздухе в умеренном и холодном климате.

Совместимость и комплектация

Сведения о производителе, стране производства, сертификатах, гарантии и комплектации поставки в предоставленных данных отсутствуют. Краткое описание из каталога не заполнено, характеристики VirtueMart также не заполнены. Артикул товара — 8286, категория — СШР20.

Для подбора ответной части и проверки совместимости следует руководствоваться обозначением серии СШР/ШР и условным размером корпуса 20. Точные данные о взаимозаменяемости с конкретными моделями в приведённой информации не указаны.
