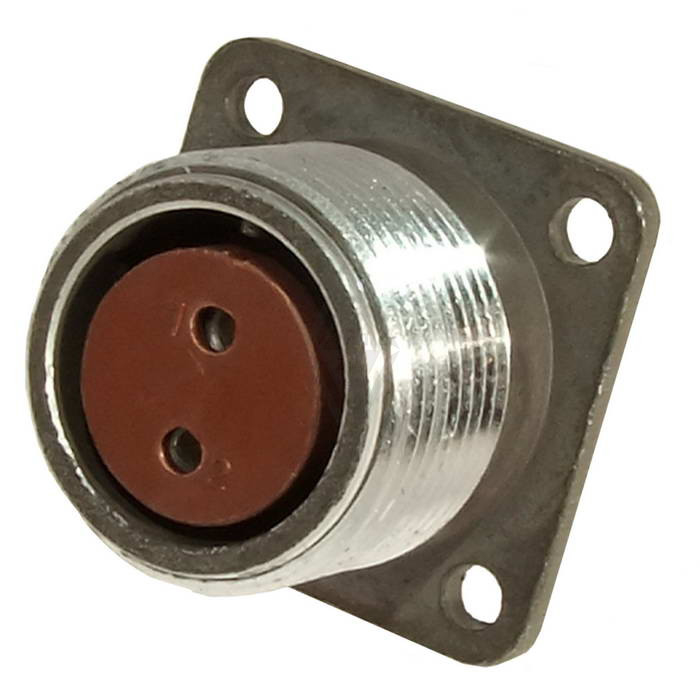

Назначение соединителя СШР202Ш6

СШР202Ш6 — это цилиндрический низкочастотный разъём (розетка), предназначенный для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц и напряжением до 850 В. Изделие относится к категории СШР20 и применяется там, где требуется надёжное разъёмное соединение в условиях повышенных механических и климатических нагрузок. Артикул товара — 8285.

Конструктивно разъём представляет собой часть соединительной пары «вилка — розетка». В зависимости от исполнения части бывают блочными (приборными) или кабельными. Монтаж выполняется методом пайки, а соединение частей — резьбовым способом, что обеспечивает механическую фиксацию и стабильный электрический контакт.

Расшифровка обозначения СШР202Ш6

Маркировка несёт полную информацию о конструктивных особенностях изделия. Ниже приведено значение каждого элемента обозначения.

• ШР — тип соединителя.
• 20 — условный размер корпуса.
• П — конструктивное исполнение: без патрубка для приборной части.
• 2 — количество контактов.
• Н — гайка патрубка для неэкранированного кабеля.
• Ш — розетка (для кабельной части).
• 6 — сочетание контактов.
• Н — покрытие контактов никелем.

Таким образом, СШР202Ш6 — это кабельная розетка с двумя контактами, никелевым покрытием контактных элементов и гайкой патрубка под неэкранированный кабель.

Технические характеристики и подтверждённые особенности

Соединители серии СШР20 рассчитаны на эксплуатацию в жёстких условиях. Ниже перечислены подтверждённые параметры, заявленные для данного типа изделий.

• Диапазон рабочих частот — от 0 до 3 МГц.
• Максимальное рабочее напряжение — до 850 В.
• Устойчивость к вибрации — до 5000 Гц при ускорении 300 метров на секунду в квадрате.
• Устойчивость к механическим ударам — до 5000 метров на секунду в квадрате.
• Рабочая температура — от минус 60 до плюс 60 градусов Цельсия, с допустимым перегревом контактов до плюс 110 градусов Цельсия.
• Работоспособность при низком давлении — до 1,3 умноженное на 10 в минус четвёртой степени Паскаля.
• Сопротивление изоляции — не менее 5000 МОм.
• Ресурс наработки — 1000 часов.
• Количество циклов соединения-рассоединения — 500.
• Климатическое исполнение — УХЛ, допускает внутренний и наружный монтаж.

Применение

Благодаря сочетанию механической прочности, широкому температурному диапазону и способности работать при низком давлении, СШР202Ш6 применяется в составе кабельных сборок и приборных соединений в промышленном и специальном оборудовании. Резьбовое соединение частей препятствует самопроизвольному рассоединению при вибрации, а паяный монтаж обеспечивает надёжный электрический контакт.

Розетка рассчитана на неэкранированный кабель, что упрощает монтаж и снижает трудоёмкость сборки. Климатическое исполнение УХЛ позволяет использовать изделие как внутри помещений, так и на открытом воздухе в умеренном и холодном климате.

Комплектация и указания по подбору

СШР202Ш6 поставляется как кабельная розетка. Для образования полной соединительной пары требуется ответная часть — вилка соответствующего исполнения с тем же условным размером корпуса 20 и тем же сочетанием контактов. При подборе следует учитывать количество контактов (два), тип кабеля (неэкранированный) и способ монтажа (пайка).

Сведения о производителе, комплекте поставки, гарантийных обязательствах и стране производства в предоставленных данных отсутствуют и не заявляются.
