Назначение разъёма СШР202Г6

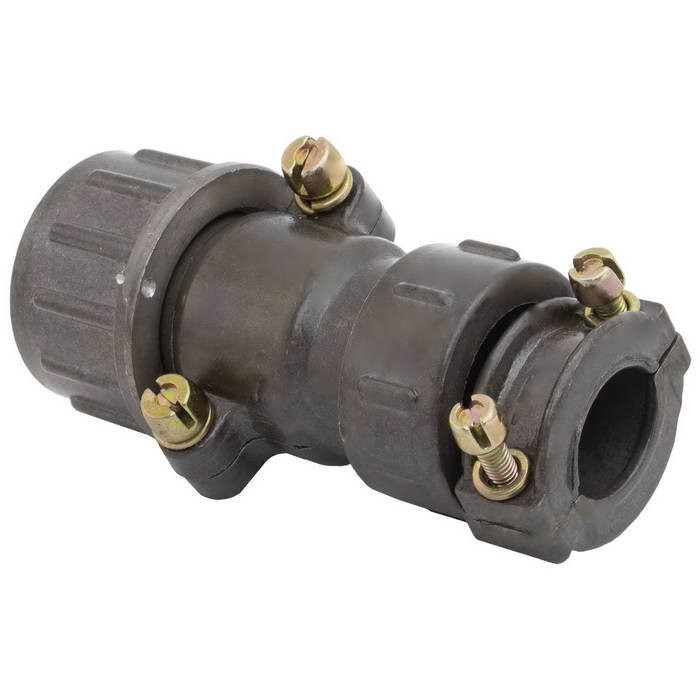

СШР202Г6 — это кабельная розетка серии СШР, предназначенная для надёжного соединения в электрических цепях переменного и постоянного тока. Изделие относится к классу специальных цилиндрических соединителей с резьбовым соединением и одношпоночной поляризацией корпуса, что обеспечивает правильную ориентацию ответных частей при стыковке и исключает ошибку подключения.

Основное назначение — коммутация электрических цепей в составе радиоэлектронной аппаратуры, авиационной техники, судового оборудования и других систем, где требуется стабильная передача сигнала и питания на частотах до 3 мегагерц. Артикул изделия — 8283, категория — СШР20.

Подтверждённые технические характеристики

Соединитель рассчитан на рабочее напряжение до 850 вольт и токовую нагрузку до 25 ампер на контакт, при этом максимально допустимый ток достигает 35 ампер. В конструкции предусмотрено 2 контакта диаметром 2,5 миллиметра. Проходной диаметр корпуса составляет 24 миллиметра. Монтаж выполняется объёмной пайкой, вывод — прямой, под кабель. Исполнение негерметичное.

• Количество контактов: 2
• Диаметр контактов: 2,5 миллиметра
• Проходной диаметр: 24 миллиметра
• Рабочее напряжение: до 850 вольт
• Ток на контакт: до 25 ампер (максимум 35 ампер)
• Способ монтажа: объёмная пайка
• Тип вывода: прямой, под кабель
• Герметичность: негерметичное исполнение

Условия эксплуатации

Разъём сохраняет работоспособность при температурах от минус 60 градусов до плюс 60 градусов Цельсия, при этом допускается перегрев контактов до плюс 110 градусов Цельсия. Изделие пригодно для работы при пониженном давлении вплоть до 1,3 умноженное на 10 в минус четвёртой степени паскаля.

Конструкция выдерживает воздействие вибрации в диапазоне от 1 до 5000 герц с ускорением 300 метров на секунду в квадрате, одиночные удары с ускорением до 5000 метров на секунду в квадрате и линейное ускорение 2000 метров на секунду в квадрате. Такие параметры подтверждают пригодность соединителя для жёстких условий эксплуатации, характерных для авиационной и судовой техники.

Конструкция и применение

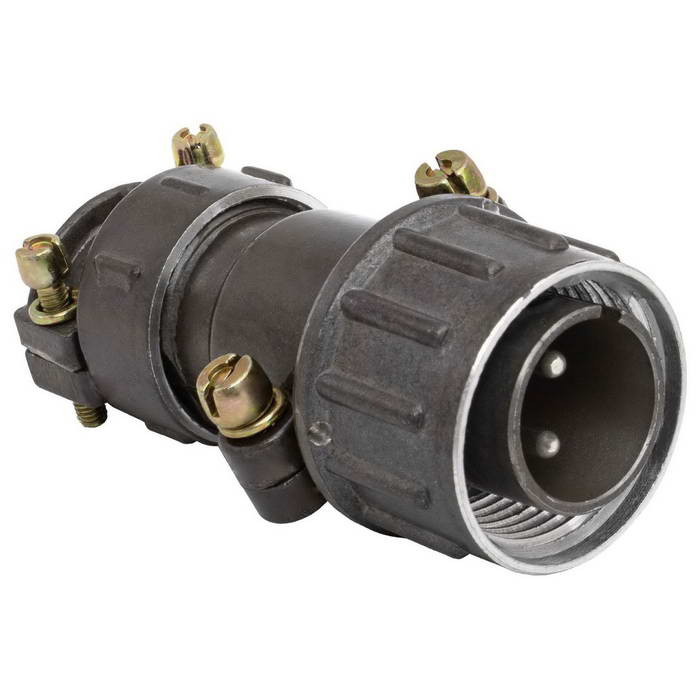

СШР202Г6 входит в серию СШР — специальных цилиндрических соединителей с резьбовым соединением и одношпоночной поляризацией корпуса. Резьбовой механизм обеспечивает плотный и устойчивый контакт, а поляризация исключает неправильную стыковку. Прямой вывод под кабель упрощает монтаж в составе кабельных сборок.

Область применения охватывает радиоэлектронную аппаратуру, авиацию, судовое оборудование и другие системы, работающие на частотах до 3 мегагерц. Минимальная наработка изделия составляет 1000 часов, срок службы — 15 лет. Производитель в предоставленных данных не указан.

Ключевые особенности

1. Два контакта диаметром 2,5 миллиметра с монтажом объёмной пайкой.
2. Рабочее напряжение до 850 вольт и ток до 25 ампер на контакт.
3. Резьбовое соединение и одношпоночная поляризация корпуса.
4. Стойкость к вибрации, ударам и линейным ускорениям.
5. Работа при температурах от минус 60 до плюс 60 градусов Цельсия и при пониженном давлении.
