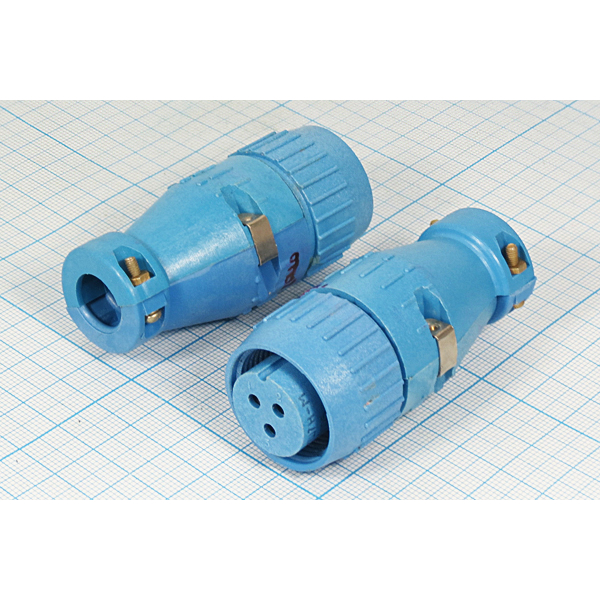

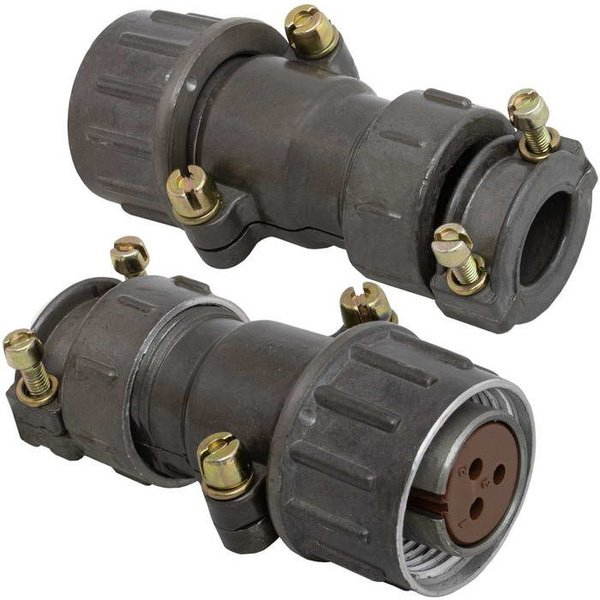

СШР20-П3ЭШ7

Цена:

850 ₽

Технические характеристики

СШР20-П3ЭШ7

СШР20-П3ЭШ7 — это цилиндрический низкочастотный соединитель приборного типа, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В.

Характеристики

Это вилка с условным размером корпуса 20 и 3 контактами, без патрубка и гайки для крепления кабеля, что делает её подходящей для внутреннего объемного монтажа с экранированным кабелем. Подсоединение проводов осуществляется пайкой к хвостовикам контактов с серебряным покрытием, сопротивление которых не превышает 0,75–2,5 мОм в зависимости от диаметра (1,5–3,5 мм). Соединитель выдерживает сопротивление изоляции не менее 5000 МОм, наработку 5000 часов и не менее 500 циклов сочленения-расчленения, с сроком хранения до 15 лет. +3

Условия эксплуатации

Работает при температурах от -60 до +60 °C (смена до +110 °C), пониженном давлении 1,3×10⁻⁴ Па, вибрации 1–5000 Гц с ускорением до 300 м/с², ударах до 5000 м/с² и линейном ускорении 2000 м/с². Имеет резьбовую фиксацию, одношпоночную поляризацию и климатическое исполнение УХЛ для внутренней установки. +3

Применение

Используется в радиоэлектронной и радиотехнической аппаратуре для надежного соединения цепей, взаимосочленяется с розетками серий СШР и СШРГ.

Описание

Назначение соединителя СШР20-П3ЭШ7

СШР20-П3ЭШ7 — цилиндрический низкочастотный соединитель приборного типа, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В. Изделие применяется для объёмного монтажа внутри радиоэлектронной и радиотехнической аппаратуры, где требуется надёжное электрическое соединение цепей с экранированным кабелем.

Артикул изделия — 8282, категория — СШР20. Соединитель представляет собой вилку с условным размером корпуса 20 и тремя контактами. Конструкция выполнена без патрубка и гайки для крепления кабеля, что делает её подходящей именно для внутреннего объёмного монтажа.

Подтверждённые особенности конструкции

Подсоединение проводов осуществляется пайкой к хвостовикам контактов с серебряным покрытием. Переходное сопротивление контактов не превышает 0,75–2,5 мОм в зависимости от диаметра подключаемых проводов, который составляет от 1,5 до 3,5 мм.

Число контактов — 3.
Условный размер корпуса — 20.
Покрытие контактов — серебряное.
Сопротивление изоляции — не менее 5000 МОм.
Наработка — 5000 часов.
Число циклов сочленения-расчленения — не менее 500.
Срок хранения — до 15 лет.
Резьбовая фиксация и одношпоночная поляризация.
Климатическое исполнение УХЛ для внутренней установки.

Соединитель рассчитан на рабочий диапазон температур от минус 60 до плюс 60 градусов Цельсия с возможностью смены до плюс 110 градусов Цельсия. Эксплуатация допускается при пониженном давлении 1,3 умноженное на 10 в минус четвёртой степени Паскаля, при вибрации в диапазоне от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате, при ударах до 5000 метров на секунду в квадрате и линейном ускорении 2000 метров на секунду в квадрате.

Применение и совместимость

Изделие используется в радиоэлектронной и радиотехнической аппаратуре для надёжного соединения электрических цепей. Соединитель взаимосочленяется с розетками серий СШР и СШРГ, что обеспечивает гибкость при построении схем и замене элементов.

Благодаря климатическому исполнению УХЛ и стойкости к широкому спектру механических и климатических воздействий, вилка подходит для применения во внутренних объёмах приборов, работающих в условиях вибрации, ударных нагрузок и пониженного давления. Серебряное покрытие контактов и низкое переходное сопротивление обеспечивают стабильность электрического соединения на протяжении всего срока службы. Изделие выдерживает не менее 500 циклов сочленения и расчленения, что соответствует требованиям к разъёмам многократного использования в составе стационарной и переносной аппаратуры.
