Назначение соединителя СШР20-П2ЭШ6

СШР20-П2ЭШ6 — это кабельная розетка цилиндрического низкочастотного соединителя, предназначенная для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В. Изделие применяется во внутренней аппаратуре в климатическом исполнении УХЛ, а также допускает наружный монтаж при условии защиты от дождя, пыли и прямого солнечного воздействия.

Соединители типа СШР широко используются в радиоэлектронной и радиотехнической технике, где требуется надёжное и стабильное электрическое соединение. Розетка обеспечивает механическую фиксацию ответной части и сохранение параметров контакта при воздействии внешних факторов.

Конструктивные особенности

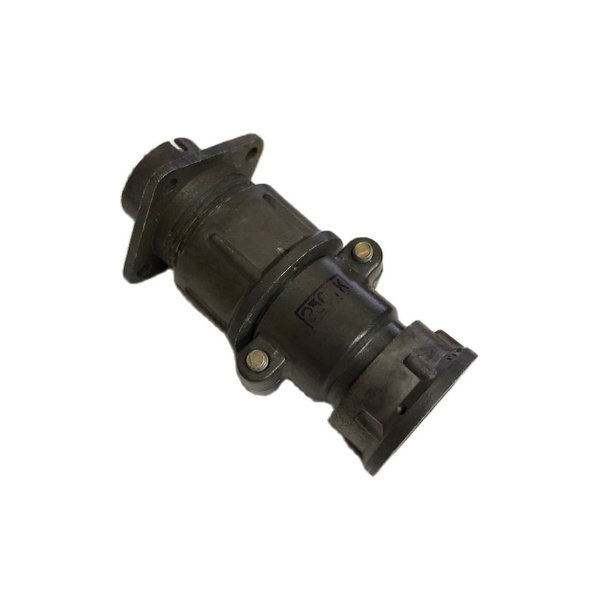

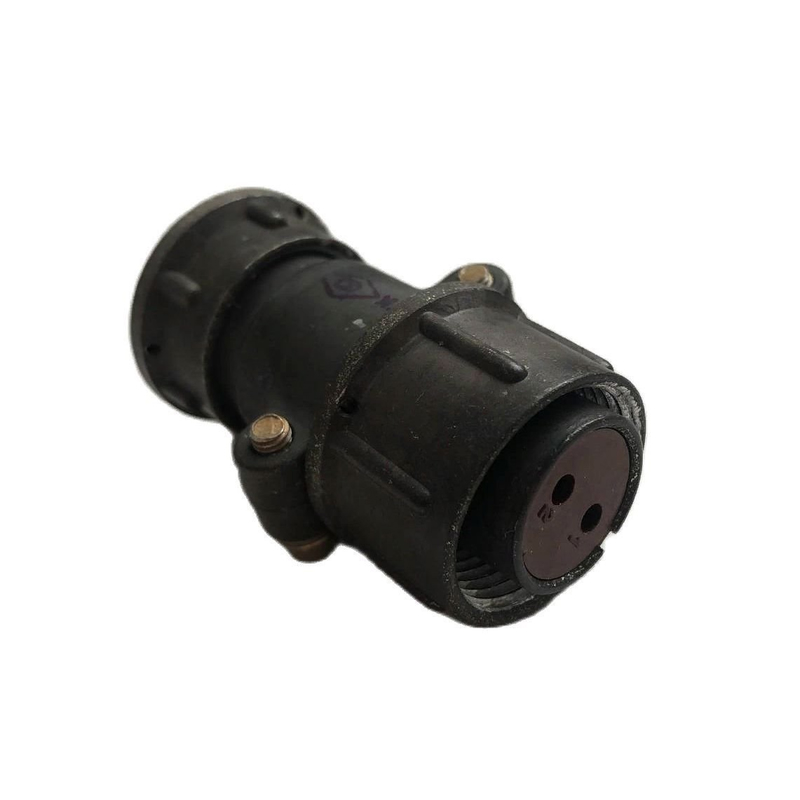

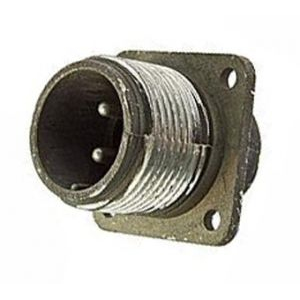

Розетка оснащена двумя контактами диаметром 2,5 мм с серебряным покрытием. Монтаж проводников выполняется пайкой, что обеспечивает стабильное переходное сопротивление и долговечность соединения. Сочленение с ответной частью резьбовое, с одношпоночной поляризацией, исключающей неправильную стыковку. Кабельная часть выполнена с прямым патрубком.

Габаритные размеры изделия составляют около 42 на 30 на 30 мм, масса — до 46 г. Такие размеры позволяют применять розетку в компактных блоках и пультах аппаратуры без значительного увеличения занимаемого объёма.

Технические характеристики

• Ток на контакт: 25 А (+1).
• Общий ток: 50 А.
• Сопротивление контакта: не более 1,3 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Количество сочленений-расчленений: 500.
• Наработка: не менее 1000 ч.
• Диапазон рабочих температур: от минус 60 до плюс 70 градусов Цельсия.
• Выдерживает вибрацию до 300 м/с², удары до 10000 м/с² и пониженное давление 1,3 на 10 в минус четвёртой степени Па.
• Срок сохраняемости: от 15 до 25 лет.

Применение и условия эксплуатации

СШР20-П2ЭШ6 применяется в составе радиоэлектронной и радиотехнической аппаратуры для соединения кабельных линий с блоками и модулями. Благодаря устойчивости к вибрации, ударам и пониженному давлению розетка подходит для оборудования, работающего в жёстких условиях, включая высотные и температурные нагрузки.

Климатическое исполнение УХЛ допускает эксплуатацию в умеренном и холодном климате. При наружном монтаже требуется защита от дождя, пыли и солнца, что продлевает срок службы и сохраняет заявленные электрические параметры. Серебряное покрытие контактов снижает переходное сопротивление, а резьбовое сочленение с поляризацией обеспечивает надёжную фиксацию и предотвращает ошибки при подключении.

Изделие поставляется как кабельная розетка с прямым патрубком и двумя контактами. Артикул позиции — 8281, категория — СШР20. Производитель в предоставленных данных не указан.
