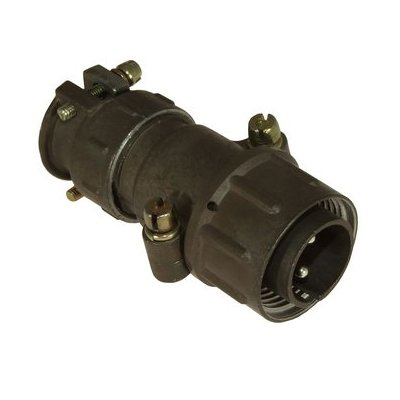

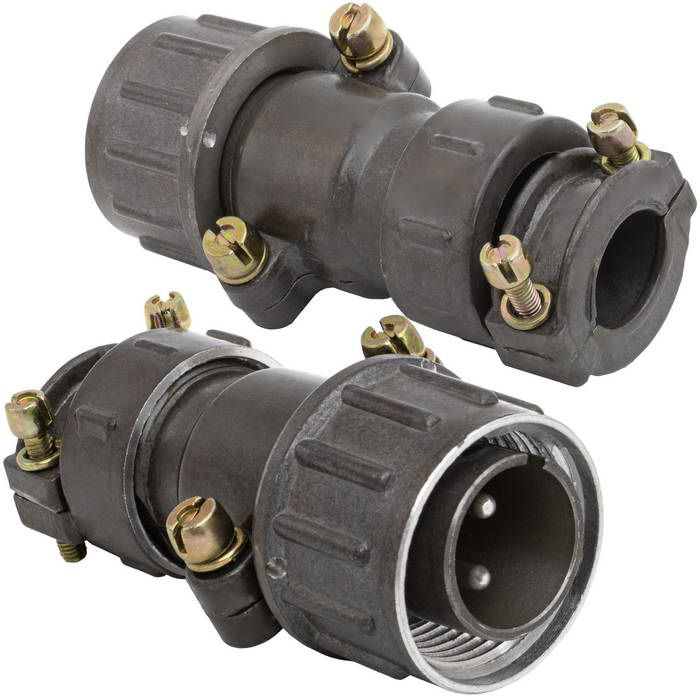

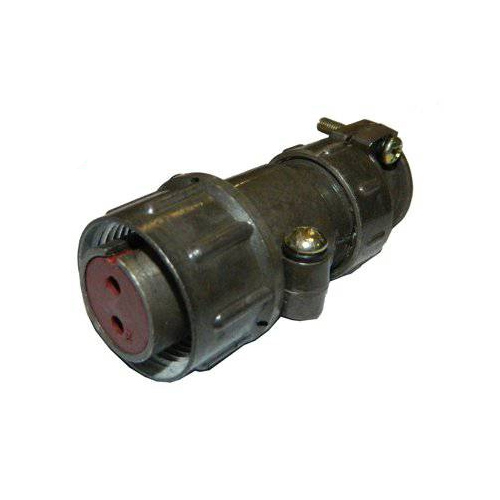

СШР20-П2ЭГ6 — это розетка цилиндрического низкочастотного соединителя специального назначения, используемая в радиоэлектронной аппаратуре. Она предназначена для надежного соединения электрических цепей постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В (амплитудное значение).

Расшифровка обозначения

СШР — тип соединителя (специальный, негерметичный).
20 — условный размер корпуса.
П — приборное исполнение без патрубка.
2 — количество контактов.
Э — покрытие контактов серебром.
Г — розетка.
6 — сочетание контактов.

Технические характеристики

• Максимальная токовая нагрузка: 50 А на соединитель, 35 А на контакт.

• Сопротивление контактов: не более 1,3 мОм.

• Сопротивление изоляции: не менее 5000 МОм.

• Количество сочленений-расчленений: 500.

• Минимальная наработка: 1000 часов.

• Срок сохраняемости: 25 лет.

Условия эксплуатации

Соединитель выдерживает синусоидальную вибрацию (1–5000 Гц, ускорение до 300 м/с²), механические удары (до 10000 м/с² одиночного действия) и работает при температурах от -60°C до +70–85°C (с учетом перегрева контактов до +110°C). Допускается пониженное давление до 1,3·10⁻² Па. Климатическое исполнение — УХЛ, подходит для внутреннего монтажа (наружный — с защитой).
