СШР20 кабельный корпус

Цена:

260 ₽

В наличии: 90 шт.

Технические характеристики

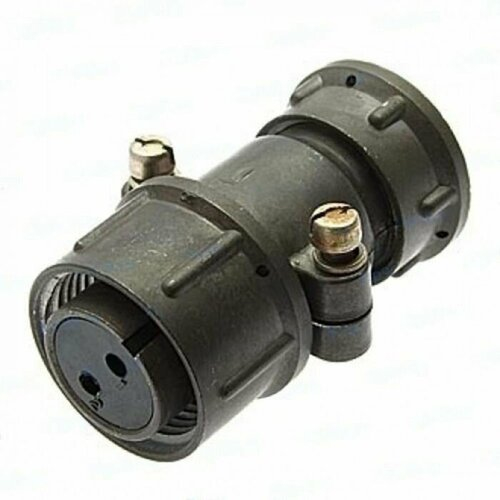

СШР20 кабельный корпус

СШР20 — это серия цилиндрических низкочастотных кабельных соединителей общего назначения, где «СШР» обозначает тип соединителя, а «20» — условный размер корпуса (примерно 20 мм по диаметру). Кабельный корпус в линейке СШР20 предназначен для присоединения к кабелю (экранированному или не экранированному) и монтажа в кабельных линиях силовых и контрольных цепей.

Конструкция и тип корпуса

Кабельный корпус СШР20 выполнен в виде металлического цилиндрического корпуса с прямым или угловым патрубком под кабель, с резьбовым сочленением для соединения с приборной частью (блочным разъемом). Внутренний изолятор обычно изготавливается из карболитового или аналогичного материала, в котором размещены контакты; в кабельной части может быть металлический экран, замыкающийся на корпус через гайку патрубка.

Количество контактов и маркировка

У СШР20 кабельных корпусов число контактов обычно от 2 до 3 (встречаются и более контактные модификации внутри серии СШР), диаметр контактов — 2,5 мм. В условном обозначении, например, СШР20П2ЭГ6 или СШР20У3ЭШ7, буква «П» или «У» указывает на прямой или угловой патрубок, цифра после неё — количество контактов, а «Э» — исполнение для экранированного кабеля.

Электрические и эксплуатационные параметры

Соединители СШР20 рассчитаны на рабочее напряжение до примерно 850 В постоянного тока (или амплитудное значение переменного тока), с допустимой токовой нагрузкой порядка 50 А для 2‑контактных модификаций и выше для большего числа контактов. Сопротивление контактов не превышает примерно 1 мОм, а сопротивление изоляции в нормальных условиях — не менее 5000 МОм. Контактная группа обычно имеет покрытие серебром или никелем, а конструкция рассчитана на большое число соединений–разъединений (порядка 500 циклов) и длительную наработку (несколько тысяч часов).

Применение и особенности монтажа

СШР20 кабельные корпуса применяются в промышленной и электро‑технической аппаратуре, щитах управления, распределительных устройствах и других объектах, где нужна простая, надежная кабельная разборная коммутация. Монтаж осуществляется, как правило, пайкой проводников к контактам; экранированный кабель заземляется через металлический патрубок и гайку патрубка, что обеспечивает электромагнитную защиту цепи.

Описание

Назначение

СШР20 кабельный корпус — это ответная (кабельная) часть цилиндрического низкочастотного соединителя серии СШР20 общего назначения. Изделие предназначено для присоединения к экранированному или неэкранированному кабелю и последующего сочленения с приборной (блочной) частью разъёма. Применяется для организации разборной коммутации в силовых и контрольных электрических цепях.

В приведённом обозначении серии «СШР» указывает на тип соединителя, а «20» — на условный размер корпуса, составляющий примерно 20 миллиметров по диаметру. Артикул товара — 41061, категория — СШР20.

Конструкция и тип корпуса

Кабельный корпус выполнен в виде металлического цилиндрического корпуса с патрубком под кабель — прямым или угловым. Соединение с приборной частью осуществляется посредством резьбового сочленения. Внутри корпуса размещён изолятор, обычно из карболитового или аналогичного материала, в котором установлены контакты. В кабельной части может предусматриваться металлический экран, который замыкается на корпус через гайку патрубка.

Основные конструктивные признаки:

металлический цилиндрический корпус с резьбовым сочленением;
прямой или угловой патрубок для ввода кабеля;
внутренний изолятор с размещёнными контактами;
возможность экранирования кабельной части с заземлением экрана через гайку патрубка.

Количество контактов и маркировка

В кабельных корпусах СШР20 число контактов обычно составляет от 2 до 3; внутри серии СШР встречаются и более контактные модификации. Диаметр контактов — 2,5 миллиметра, контактная группа, как правило, имеет серебряное или никелевое покрытие.

В условном обозначении, например СШР20П2ЭГ6 или СШР20У3ЭШ7, буква «П» или «У» обозначает прямой или угловой патрубок, следующая за ней цифра — количество контактов, а буква «Э» — исполнение для экранированного кабеля.

Электрические и эксплуатационные параметры

Соединители серии СШР20 рассчитаны на рабочее напряжение до примерно 850 вольт постоянного тока (или амплитудное значение переменного тока). Допустимая токовая нагрузка составляет порядка 50 ампер для двухконтактных модификаций и выше при большем числе контактов. Сопротивление контактов не превышает примерно 1 миллиома, а сопротивление изоляции в нормальных условиях — не менее 5000 мегаом.

Конструкция рассчитана на большое число соединений и разъединений — порядка 500 циклов — и длительную наработку в несколько тысяч часов.

Применение и особенности монтажа

Кабельные корпуса СШР20 применяются в промышленной и электротехнической аппаратуре, щитах управления, распределительных устройствах и на других объектах, где требуется простая и надёжная разборная кабельная коммутация.

Порядок монтажа включает следующие операции:

Проводники кабеля подводятся к контактам и присоединяются, как правило, пайкой.
Кабель фиксируется в патрубке корпуса.
При использовании экранированного кабеля экран заземляется через металлический патрубок и гайку патрубка.
Корпус сочленяется с приборной частью резьбовым соединением.

Заземление экрана через патрубок обеспечивает электромагнитную защиту цепи. Изделие не требует специального обслуживания при соблюдении условий эксплуатации, соответствующих параметрам серии.
