Назначение соединителя СШР16П2НШ

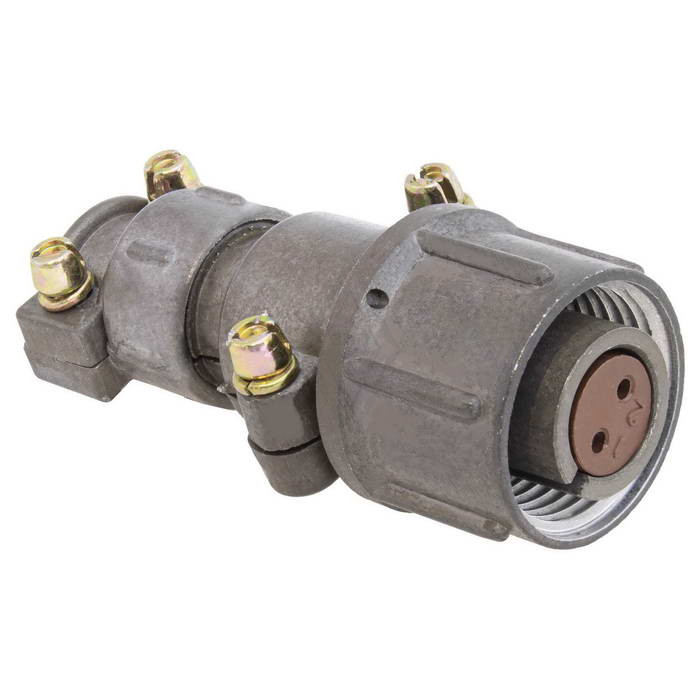

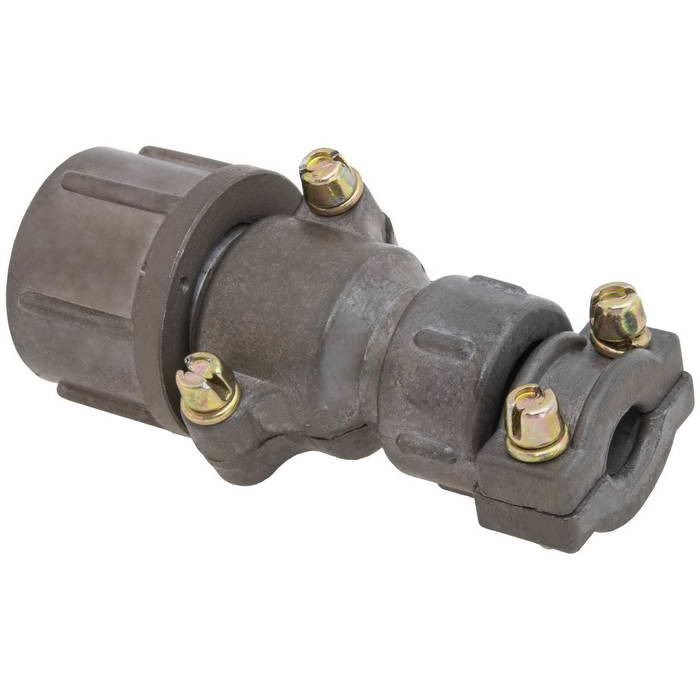

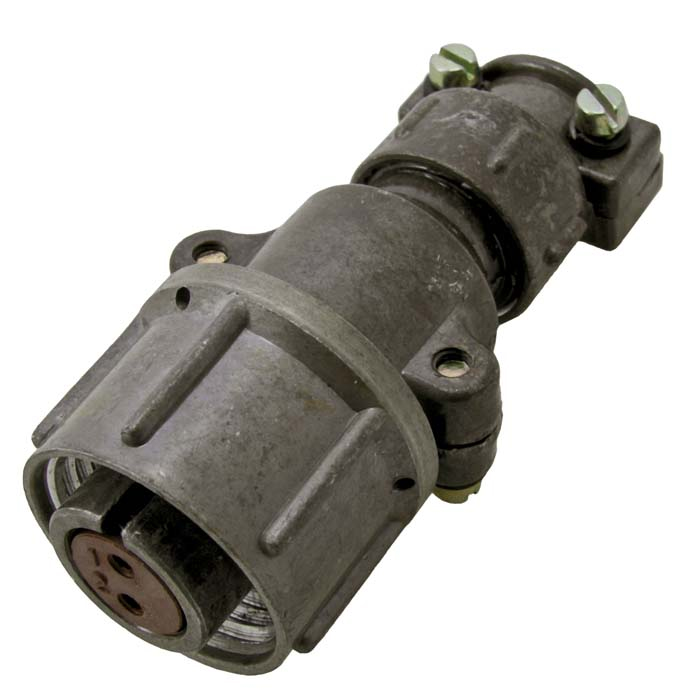

СШР16П2НШ — низкочастотный цилиндрический соединитель советского и российского производства, применяемый в электро- и радиоаппаратуре. Изделие представляет собой розетку, то есть женскую часть разъёма, предназначенную для надёжного соединения кабелей и приборов. Соединитель обеспечивает электрическую стыковку цепей прибора с ответной частью и применяется в составе узлов, где требуется компактный разъём с условным размером корпуса 16.

Подтверждённые технические особенности

Конструкция соединителя включает два контакта и выполнена без патрубка, что обозначено в маркировке буквой П. Такое исполнение ориентировано на приборный, то есть блочный монтаж. Климатическое исполнение УХЛ2 по ГОСТ 15150-69 допускает эксплуатацию при температурах от минус 60 до плюс 60 градусов Цельсия, при этом возможен кратковременный нагрев контактов до плюс 110 градусов Цельсия.

Основные электрические и эксплуатационные параметры изделия:

• максимальное рабочее напряжение — до 850 В;
• сопротивление изоляции — не менее 5000 МОм;
• устойчивость к синусоидальной вибрации в диапазоне от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате;
• стойкость к механическим ударам с ускорением до 350 метров на секунду в квадрате;
• работоспособность при атмосферном давлении до 1,3 на 10 в минус четвёртой степени Паскаля;
• минимальная наработка — 1000 часов;
• количество соединений-расчленений — 500 циклов;
• срок сохраняемости — 15 лет.

Конструкция и применение

Соединитель состоит из вилки и розетки, соединяемых резьбовым способом. Одношпоночная поляризация обеспечивает точное взаимное ориентирование частей и исключает неправильную стыковку. Резьбовое соединение удерживает контактные пары в замкнутом состоянии при механических нагрузках.

Преимущественная область применения — внутренний монтаж в приборах, где соединитель работает в составе блока или стойки. Наружное использование допускается при условии защиты от дождя, пыли и солнца. Маркировка на корпусе помогает идентифицировать модель и её исполнение при монтаже и обслуживании.

Изделие рассчитано на работу в аппаратуре, подверженной вибрациям, ударам и перепадам давления, что подтверждается указанными выше параметрами стойкости. Совместимость с ответными частями определяется типом соединителя СШР16 и условным размером корпуса 16.

Комплектация и сведения о поставке

Артикул изделия — 8279, категория — СШР16, производитель в предоставленных данных не указан. Краткое описание из каталога отсутствует. Сведения о гарантии, стране производства, сертификатах и точном составе комплекта поставки в исходных данных не приводятся, поэтому не могут быть заявлены дополнительно. Все перечисленные технические параметры соответствуют имеющемуся описанию товара.
