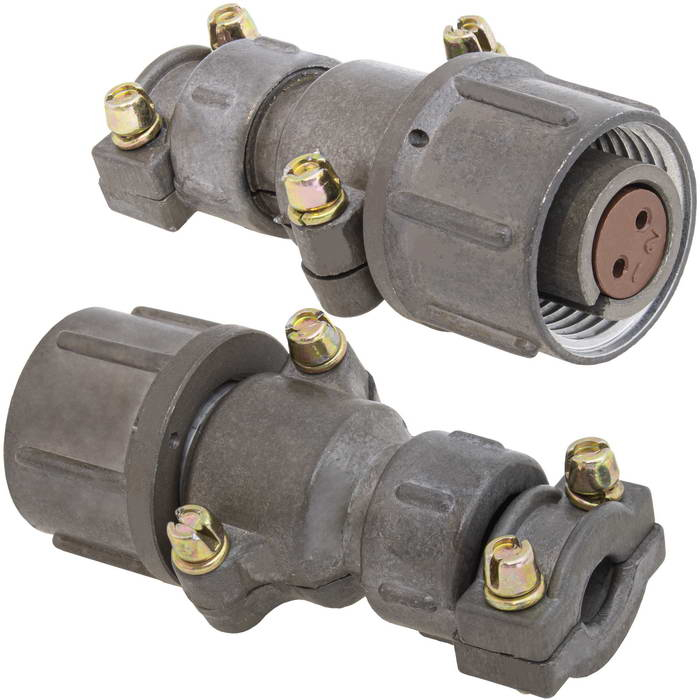

8279СШР16П2НШ |  | ПОД ЗАКАЗ | 1000 ₽ |
Соединители СШР16 — это штепсельные разъёмы цилиндрической формы из семейства ШР (штепсельные разъёмы низкочастотные), предназначенные для быстрого и надёжного подключения в радиоэлектронной и радиотехнической аппаратуре. Буква «С» в маркировке обозначает, что это соединитель (в отличие от отдельно взятых вилок или розеток), а 16 — условный размер корпуса.
Основные характеристики
| Параметр | Значение |
|---|---|
| Тип | Цилиндрический низкочастотный, негерметичный |
| Диапазон частот | до 3 МГц |
| Рабочее напряжение | не более 850 В (постоянного тока) |
| Токовая нагрузка на контакт | от 2,5 А до 200 А (для ШР16 обычно 20–50 А в зависимости от диаметра контакта) |
| Сопротивление контакта | зависит от диаметра: 1,5 мм — ≤2,5 мОм; 3,5 мм — ≤0,75 мОм |
| Сопротивление изоляции | не менее 5000 МОм в нормальных условиях |
| Число сочленений | не менее 500 циклов |
| Минимальная наработка | 1000 часов |
| Срок сохраняемости | не менее 15 лет |
| Покрытие контактов | серебро |
| Монтаж | пайка |
Конструкция и исполнение
Разъёмы ШР16 включают две части: вилку и розетку , которые бывают:
Блочные — для внутреннего объёмного монтажа в аппаратуре
Кабельные — для подключения к кабелям
Сочленение контактов осуществляется резьбовым соединением, что обеспечивает надёжную фиксацию.
Условия эксплуатации
| Параметр | Значение |
|---|---|
| Температура воздуха | от −60 °С до +60 °С |
| Температура при смене | от −60 °С до +110 °С |
| Климатическое исполнение | УХЛ (умеренный и холодный климат) |
| Вибрация | 1–5000 Гц, ускорение до 300 м/с² |
| Удары | одиночные — до 5000 м/с², многократные — до 350 м/с² |
| Атмосферное давление | от 1,3×10⁻⁴ Па до нормального |
Применение
СШР16 используются для внутреннего и наружного монтажа в:
Радиоэлектронной аппаратуре
Радиотехнических устройствах
Цепях постоянного и переменного тока
Эти разъёмы широко применяются в промышленности, военной технике, авиации и других областях, где требуется надёжное соединение в условиях вибрации и широкого температурного диапазона.
