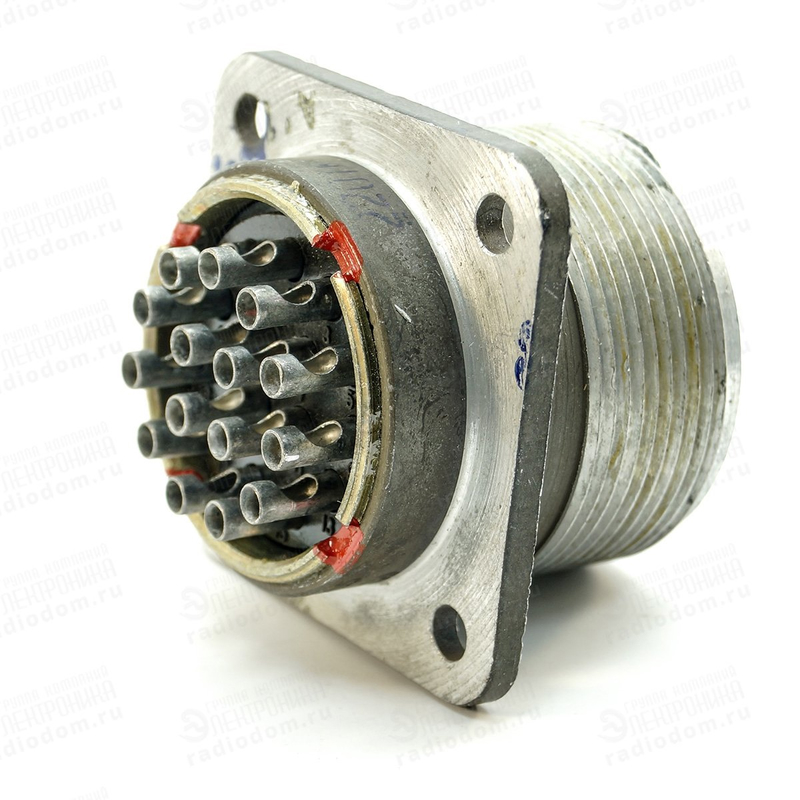

Назначение соединителя СШРУ30ЭГ1

СШРУ30ЭГ1 — это цилиндрический низкочастотный негерметичный соединитель серии СШР с 30 контактами, предназначенный для надежного соединения в электрических цепях. Изделие применяется там, где требуется механически прочное и электрически стабильное сочленение проводников, работающих под нагрузкой. Обозначение «Коннектор 5» указывает на конкретную комбинацию контактов в данной модификации, что важно учитывать при подборе ответной части и монтаже.

Соединитель рассчитан на работу с постоянным и переменным током с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Такие параметры позволяют использовать его в цепях питания и сигнальных цепях низкой частоты, где предъявляются повышенные требования к стабильности переходного сопротивления.

Подтверждённые технические особенности

Ниже перечислены характеристики, заявленные для данной модели. Рабочий ток на один контакт составляет 17,5 А, диаметр контактов — 2,5 мм, сопротивление контактов — не более 1 мОм, сопротивление изоляции — не менее 5000 МОм в нормальных условиях.

• Количество контактов — 30.
• Тип соединителя — цилиндрический низкочастотный негерметичный.
• Рабочее напряжение — до 850 В (амплитудное значение).
• Рабочая частота — до 3 МГц.
• Рабочий ток на контакт — 17,5 А.
• Диаметр контактов — 2,5 мм.
• Сопротивление контактов — не более 1 мОм.
• Сопротивление изоляции — не менее 5000 МОм в нормальных условиях.
• Сечение подсоединяемого провода — до 3 мм².
• Приемка — «5».

Конструкция и монтаж

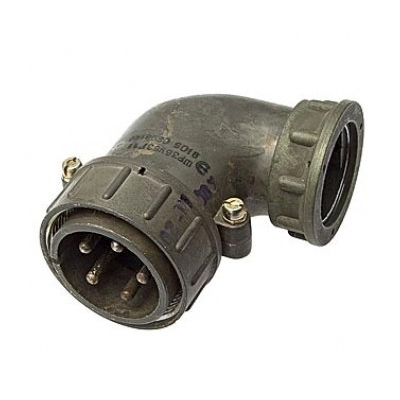

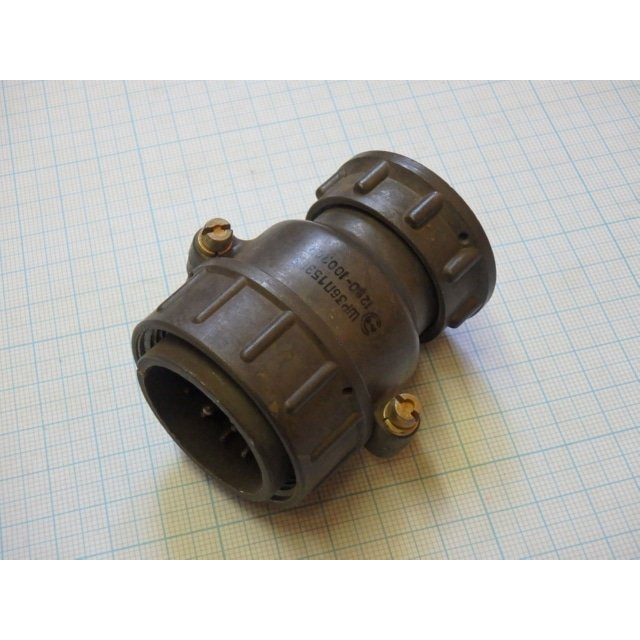

Соединитель состоит из вилки и розетки с резьбовой фиксацией в сочленённом положении. Резьбовое соединение обеспечивает устойчивость к вибрационным и ударным нагрузкам, а также предотвращает самопроизвольное расчленение под воздействием внешних факторов. Монтаж выполняется объёмным способом, пайкой, и рассчитан на экранированный кабель. Возможны варианты исполнения с прямым или угловым патрубком, что позволяет выбирать удобную трассировку проводов в зависимости от компоновки аппаратуры.

Условия эксплуатации и применение

Изделие используется в радиоэлектронной и радиотехнической аппаратуре общего назначения. Соединитель выдерживает вибрацию с частотой до 5000 Гц при ускорении 300 метров на секунду в квадрате, а также одиночные удары с ускорением до 5000 метров на секунду в квадрате. Наработка составляет минимум 1000 часов, срок хранения — 15 лет. Негерметичное исполнение означает, что соединитель не предназначен для работы в условиях прямого воздействия влаги и требует соответствующей защиты при эксплуатации в агрессивной среде.

Порядок подбора и использования

1. Убедитесь, что число контактов и комбинация «Коннектор 5» соответствуют схеме подключения.
2. Проверьте соответствие сечения провода допустимому значению — до 3 мм².
3. Выберите исполнение патрубка — прямое или угловое — исходя из условий монтажа.
4. Выполните пайку проводников с учётом требований к экранированному кабелю.
5. Сочлените вилку и розетку и зафиксируйте их резьбовым соединением.
6. Проверьте надёжность фиксации и отсутствие механических нагрузок на контакты.

При соблюдении указанных параметров соединитель обеспечивает стабильное электрическое соединение и сохраняет рабочие характеристики в течение заявленного срока службы и хранения.
