Назначение

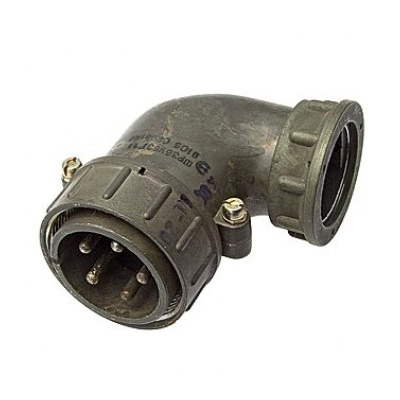

СШРУ30ЭГ1 «5» — электрический соединитель (разъём) из серии СШР, предназначенный для создания надёжных герметичных электрических соединений в составе бортового и наземного оборудования. Изделие применяется в авиационной технике, судостроении и военной технике, где требуется устойчивость к вибрациям, ударам, перепадам давления и экстремальным температурам.

Буквенно-цифровое обозначение указывает на принадлежность к серии СШР (соединители штыревые герметичные), исполнение для экранированного кабеля (индекс Э) и наличие приёмки «5». Такие разъёмы обеспечивают герметичность и защиту контактов от пыли и воды при наружном монтаже.

Подтверждённые особенности

• Сочленение разъёмов резьбовое с одношпоночной поляризацией корпусов.
• Контакты имеют серебряное покрытие, диаметр контакта обычно 2,5 мм.
• Сопротивление контакта — до 1 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Максимальное напряжение постоянного тока — до 850 В.
• Рабочий ток — до 25 А.
• Температурный диапазон эксплуатации — от минус 60 °C до плюс 60 °C, с учётом перегрева контактов до плюс 110 °C.
• Выдерживает синусоидальную вибрацию в диапазоне 1–5000 Гц с ускорением до 300 м/с².
• Выдерживает одиночные удары с ускорением до 5000 м/с².
• Работоспособен при пониженном давлении до 1,3×10⁻⁴ Па.
• Наработка — не менее 1000 часов.
• Число сочленений-расчленений — 500.
• Приёмка «5» подтверждает соответствие изделия установленным требованиям.

Конструкция

Соединитель состоит из вилки и розетки. Исполнение может быть блочным или кабельным, с прямым или угловым патрубком. Индекс Э в обозначении указывает на применение с экранированным кабелем, что важно для защиты сигнальных цепей от электромагнитных помех.

Резьбовое сочленение с одношпоночной поляризацией исключает неправильное соединение частей разъёма и обеспечивает механическую прочность стыка. Герметичное исполнение позволяет использовать изделие как при внутреннем, так и при наружном монтаже.

Применение

СШРУ30ЭГ1 «5» применяется в авиатехнике, корабельном оборудовании и системах АТИ. Изделие рассчитано на эксплуатацию в климатических условиях УХЛ, то есть в умеренном и холодном климате. Разъём востребован там, где необходимы стойкость к вибрации, ударам, пониженному давлению и широкому диапазону температур, а также стабильность электрических параметров в течение длительного срока службы.

Условия эксплуатации

Изделие сохраняет рабочие характеристики при температуре окружающей среды от минус 60 °C до плюс 60 °C. Допускается кратковременный перегрев контактов до плюс 110 °C. Разъём устойчив к синусоидальной вибрации, одиночным ударам и работе в условиях пониженного атмосферного давления.

Назначенный ресурс составляет не менее 1000 часов наработки и 500 циклов сочленения-расчленения, что подтверждает пригодность соединителя для ответственных применений с периодическим подключением и отключением.
