Назначение

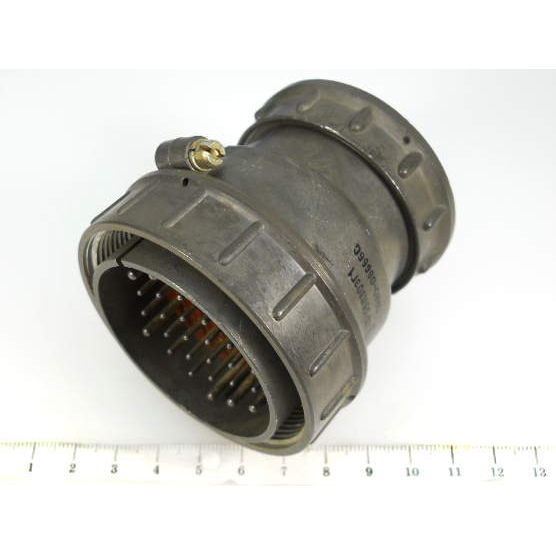

СШРПК30ЭГ1 «5» — приборный разъём серии СШР (сочленение герметичное резьбовое), предназначенный для надёжного электрического соединения в устройствах промышленной, авиационной и военной техники. Основная функция изделия — передача сигналов и питания между блоками и узлами в жёстких условиях эксплуатации, включая воздействие вибраций, ударов и перепадов температур.

Разъём применяется там, где требуется стабильный электрический контакт при повышенных механических и климатических нагрузках. Конструкция с резьбовым сочленением обеспечивает плотное и герметичное соединение, защищающее контакты от пыли и влаги. Приёмка «5» указывает на соответствие изделия установленным требованиям приёмки для ответственных применений.

Подтверждённые особенности

• Рабочий ток на контакт — до 25 А, рабочее напряжение — до 850 В постоянного тока.
• Диаметр контактов — 2,5 мм; покрытие контактов — серебро, обеспечивающее низкое переходное сопротивление около 1 мОм.
• Количество циклов сочленения-расчленения — не менее 500.
• Наработка — свыше 1000 часов.
• Сопротивление изоляции — не менее 5000 МОм.
• Устойчивость к синусоидальной вибрации — до 300 м/с² в диапазоне от 1 до 5000 Гц.
• Стойкость к механическим ударам — до 5000 м/с².
• Стойкость к линейным нагрузкам — до 2000 м/с².
• Климатическое исполнение УХЛ — для умеренного и холодного климата.
• Допускается внутреннее и наружное применение при защите от пыли и влаги.
• Срок хранения — до 15 лет.
• Приёмка «5».

Применение и условия эксплуатации

Разъём СШРПК30ЭГ1 «5» рассчитан на эксплуатацию в составе промышленной, авиационной и военной техники. Он подходит для монтажа в устройствах, где требуется герметичное соединение с резьбовой фиксацией и устойчивость к интенсивным механическим воздействиям.

Благодаря исполнению УХЛ изделие пригодно для работы в условиях умеренного и холодного климата, как внутри помещений, так и снаружи при наличии защиты от прямого попадания пыли и влаги. Высокое сопротивление изоляции и серебряное покрытие контактов обеспечивают стабильность электрических параметров в течение всего срока службы.

Заявленные характеристики — рабочий ток до 25 А, напряжение до 850 В, не менее 500 циклов сочленения-расчленения и наработка свыше 1000 часов — позволяют применять разъём в ответственных цепях передачи сигналов и питания. Длительный срок хранения до 15 лет делает возможным создание складских запасов без потери эксплуатационных свойств.

Указания по монтажу и обращению

1. Перед сочленением убедиться в отсутствии загрязнений и повреждений на контактных элементах и резьбовой части.
2. Сочленение выполнять плавно, без перекосов, до полного затягивания резьбового соединения.
3. Не допускать приложения усилий, превышающих значения механических нагрузок, указанные в характеристиках.
4. При наружном применении предусматривать защиту от прямого воздействия пыли и влаги.
5. Соблюдать климатические ограничения исполнения УХЛ и не выходить за пределы рабочих токов и напряжений.

Изделие поставляется с приёмкой «5». Артикул — 8797. Категория — СШР. Сведения о комплектации и стране производства в предоставленных данных отсутствуют.
