Информации о соединителе СШРГ60П50ЭШ3 в предоставленных результатах поиска нет, но есть информация о соединителе СШР60П50ЭШ3.

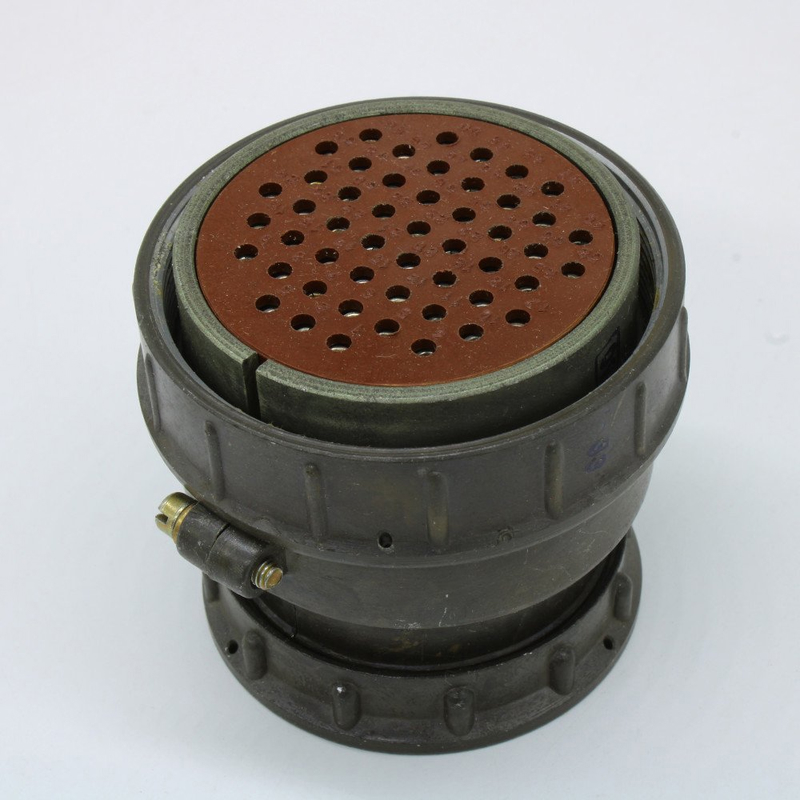

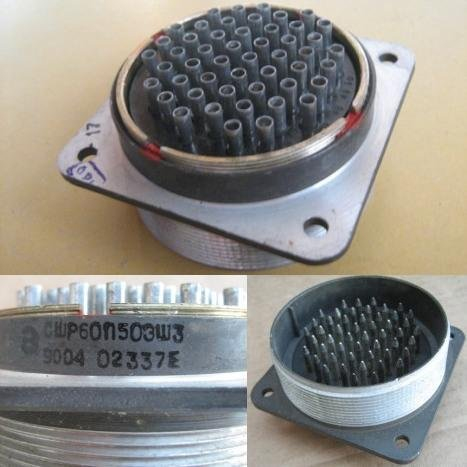

Соединитель СШР60П50ЭШ3 — это цилиндрический низкочастотный негерметичный соединитель, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 850 В. Он используется для соединения и разъединения электрических цепей в блоках радиоэлектронной аппаратуры общего и специального назначения.

Основные характеристики и параметры СШР60П50ЭШ3 :

• Состоит из двух частей: вилки и розетки, которые могут быть как приборными (блочными), так и кабельными.

• Сочленение резьбовое, поляризация корпусов одношпоночная.

• Контакты имеют серебряное покрытие.

• Предназначен для объёмного монтажа пайкой.

• Сопротивление контактов: не более 1,3 мОм.

• Сопротивление изоляции: не менее 5000 МОм.

• Максимальная токовая нагрузка на одиночный контакт: 35 А.

• Количество сочленений-расчленений: 500.

• Диапазон рабочих температур: от -60 до +70°С.

• Минимальная наработка: 1000 часов.

• Срок сохраняемости: 25 лет.

• Диаметр контакта: 2,5 мм.

Условия эксплуатации :

• Синусоидальная вибрация в диапазоне частот от 1 до 5000 Гц.

• Механические удары одиночного (ускорение 10000 м/с?) и многократного действия (ускорение 1500 м/с?).

• Повышенная рабочая температура среды до 70 °C.

• Пониженная рабочая температура среды до -60 °C.

Структура условного обозначения СШР60П50ЭШ3 :

• СШР — тип соединителя.

• 60 — условный размер корпуса.

• П — конс
