Назначение соединителя СШРП50ЭГ3

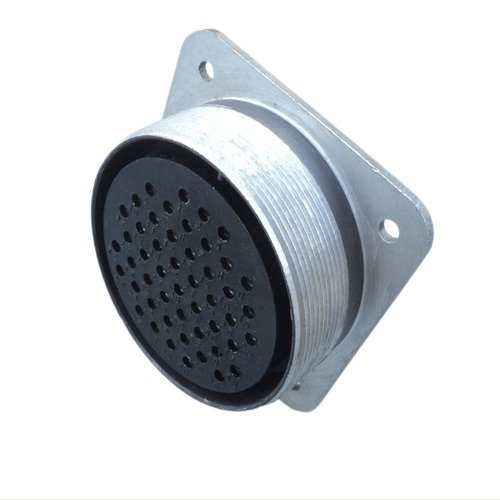

СШРП50ЭГ3 представляет собой цилиндрический низкочастотный негерметичный разъём, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие относится к категории СШР и поставляется в исполнении «розетки», то есть является одной из двух составных частей соединителя. Основное назначение — соединение и разъединение электрических цепей в узлах и блоках радиоэлектронной аппаратуры, а также в измерительных приборах и других устройствах, где требуется надёжное электрическое соединение.

Максимальное рабочее напряжение соединителя достигает 850 В, что позволяет применять его в цепях с повышенными требованиями к электрической прочности. Приёмка «5» подтверждает, что изделие соответствует установленным требованиям качества и может использоваться в ответственных узлах аппаратуры.

Конструктивные особенности

Соединитель состоит из двух частей: вилки и розетки. Каждая из них может быть выполнена как блочной (приборной), так и кабельной. Блочная часть изготавливается без патрубков, тогда как кабельная часть может оснащаться прямыми или угловыми патрубками. Сочленение частей соединителя осуществляется с помощью резьбы, что обеспечивает надёжное механическое соединение и стабильный электрический контакт.

Контакты соединителя имеют серебряное покрытие. Это решение обеспечивает хорошую проводимость и устойчивость к коррозии, что важно при длительной эксплуатации в различных климатических условиях.

Основные технические характеристики

• Максимальная токовая нагрузка на одиночный контакт — 35 А.
• Общее сопротивление контактов — не более 1,3 мОм.
• Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.
• Диапазон рабочих температур — от минус 60 °C до плюс 70 °C.
• Минимальная наработка — 1000 часов.
• Срок сохраняемости — до 25 лет.
• Рабочее напряжение — до 850 В.
• Рабочая частота — до 3 МГц.

Применение и условия эксплуатации

Соединители данного типа используются для соединения и разъединения электрических цепей в узлах и блоках радиоэлектронной аппаратуры. Они также находят применение в измерительных приборах и других устройствах, где требуется надёжное электрическое соединение. Благодаря широкому диапазону рабочих температур от минус 60 °C до плюс 70 °C изделие подходит для эксплуатации в различных климатических условиях.

Низкочастотный негерметичный разъём не предназначен для работы в условиях прямого воздействия влаги или агрессивных сред, поэтому при монтаже следует учитывать это ограничение. Резьбовое сочленение обеспечивает устойчивость к вибрационным нагрузкам и случайным разъединениям, что важно для приборных и кабельных соединений.

Изделие поставляется с приёмкой «5», что подтверждает его соответствие требованиям, предъявляемым к ответственным элементам радиоэлектронной аппаратуры. Артикул товара — 8761.
