Назначение соединителя

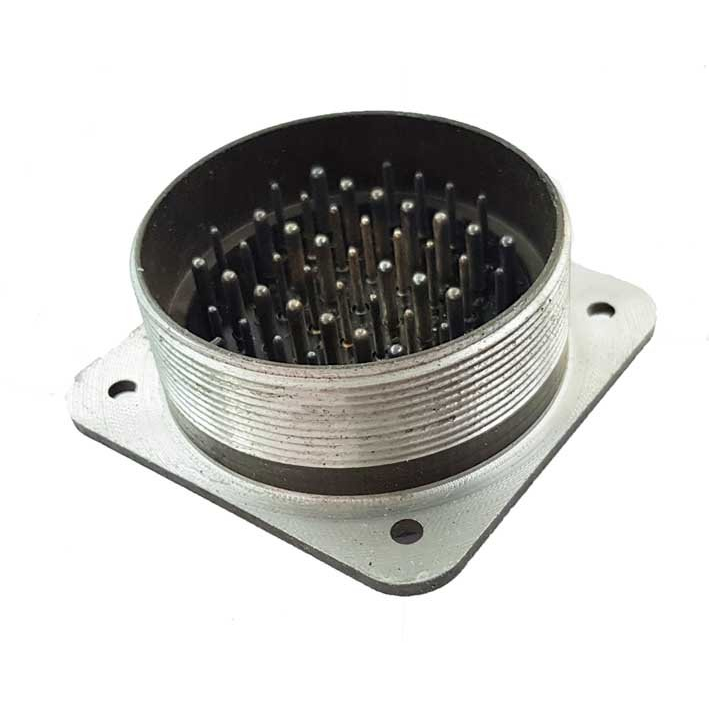

СШРП45ЭШ3В — это блочная (приборная) вилка цилиндрического низкочастотного негерметичного соединителя типа СШР. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 850 В. Соединитель применяется для внутреннего монтажа в соответствии с техническими условиями и используется в измерительных приборах и радиоаппаратуре.

Вилка блочного исполнения изготавливается без патрубка и устанавливается непосредственно на корпус прибора или блока. Сочленение с ответной частью резьбовое, поляризация корпусов одношпоночная, что исключает неправильное подключение.

Технические характеристики

Основные параметры соединителя подтверждены техническими условиями и обеспечивают стабильную работу в составе аппаратуры:

• Сопротивление контактов: не более 1,3 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Максимальная токовая нагрузка на одиночный контакт: 35 А.
• Количество контактов: 45.
• Количество сочленений-расчленений: 500.
• Диапазон рабочих температур: от минус 60 до плюс 70 градусов Цельсия.
• Минимальная наработка: 1000 часов.
• Срок сохраняемости: от 15 до 25 лет.

Контакты имеют серебряное покрытие, что снижает переходное сопротивление и повышает надёжность электрического соединения.

Конструкция и расшифровка обозначения

Соединитель состоит из двух частей: вилки и розетки. Обе части могут быть как блочными (приборными), так и кабельными. Блочная часть выполняется без патрубков, кабельная — с прямым или угловым патрубком. Резьбовое сочленение обеспечивает механическую прочность и надёжный электрический контакт.

Условное обозначение СШРП45ЭШ3В расшифровывается следующим образом:

1. СШР — тип соединителя.
2. П — конструктивное исполнение приборной части: без патрубка.
3. 45 — количество контактов.
4. Э — вид гайки патрубка: для экранированного кабеля.
5. Ш — вид контактов для приборной части: вилка.
6. 3 — сочетание контактов.
7. В — исполнение, уточняющее вариант изделия в рамках данного типа.

Применение и особенности эксплуатации

Вилка блочная СШРП45ЭШ3В применяется для внутреннего монтажа в измерительной технике, радиоаппаратуре и других устройствах, где требуется компактное негерметичное соединение с большим числом контактов. Блочное исполнение без патрубка позволяет монтировать вилку непосредственно на шасси или панель прибора.

Изделие рассчитано на эксплуатацию в широком диапазоне температур и сохраняет работоспособность при интенсивных механических нагрузках, связанных с сочленением и расчленением. Ресурс в 500 циклов сочленений и минимальная наработка 1000 часов обеспечивают длительный срок службы в составе стационарной аппаратуры.

Комплектация и данные каталога

Артикул изделия — 8757. Категория — СШР. Производитель в предоставленных данных не указан. Краткое описание из каталога отсутствует, заполненные характеристики VirtueMart также не представлены. Сведения о комплектации, стране производства, сертификатах и гарантии в исходных данных не приводятся.
