Назначение

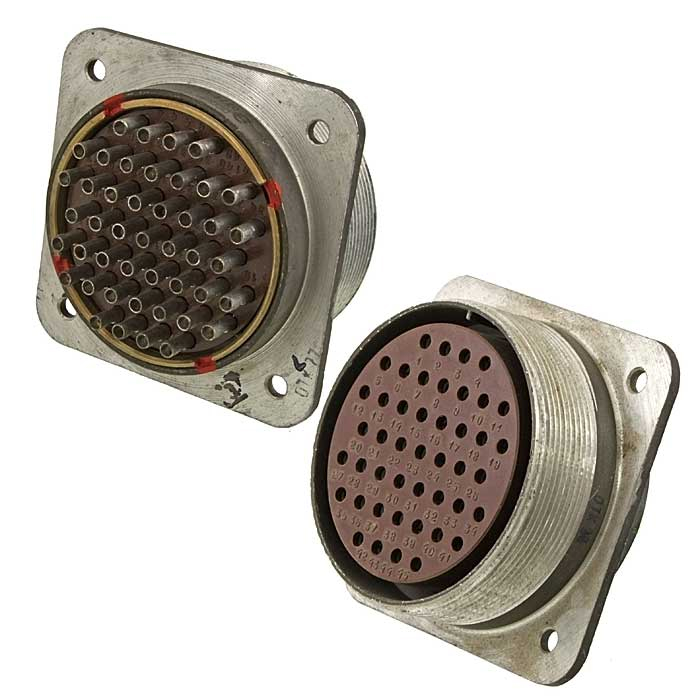

СШРП45ЭГ3 РОЗЕТКИ «5» — кабельная розетка серии СШР, предназначенная для работы в электрических цепях постоянного и переменного тока. Изделие применяется для объёмного монтажа в узлах и блоках радиоэлектронной аппаратуры, где требуется надёжное разъёмное соединение с резьбовой фиксацией. Розетка оснащена прямым патрубком и гайкой для экранированного кабеля, что позволяет организовать подключение с защитой от электромагнитных помех.

Артикул изделия — 8755. Категория — СШР. Производитель в предоставленных данных не указан. Приемка — «5».

Подтверждённые особенности

Конструкция и параметры розетки обеспечивают стабильную работу в составе ответственных электронных систем. Ниже перечислены подтверждённые характеристики.

• Тип соединителя — СШР.
• Условный размер корпуса — 60.
• Количество контактов — 45.
• Рабочее напряжение — до 850 В (амплитудное значение).
• Частота — до 3 МГц.
• Рабочая температура — от минус 60 °C до плюс 85 °C.
• Материал корпуса — металл.
• Материал изолятора — карболит.
• Покрытие контактов — серебро.
• Сопротивление изоляции — не менее 5000 МОм.
• Количество возможных разъединений — до 500 раз.
• Сопротивление контактов — не более 1,3 мОм.
• Приемка — «5».

Розетка имеет прямой патрубок и гайку для экранированного кабеля. Монтаж объёмный, фиксация резьбовая. Такое исполнение обеспечивает надёжное соединение в узлах и блоках радиоэлектронной аппаратуры.

Конструктивные особенности

Металлический корпус придаёт изделию механическую прочность и устойчивость к внешним воздействиям. Изолятор из карболита обеспечивает электрическую прочность и стабильность характеристик в широком диапазоне температур. Серебряное покрытие контактов снижает переходное сопротивление и повышает износостойкость при многократных сочленениях.

Применение

Розетка СШРП45ЭГ3 РОЗЕТКИ «5» используется в различных областях, включая радиоэлектронную аппаратуру, радиотехнические устройства и электронные системы общего назначения. Изделие востребовано там, где требуется передача сигнала с малыми потерями и высокая надёжность соединения.

1. Радиоэлектронная аппаратура.
2. Радиотехнические устройства.
3. Электронные системы общего назначения.

Благодаря широкому диапазону рабочих температур и стойкости к вибрационным нагрузкам розетка подходит для эксплуатации в составе сложных электрических систем. Она обеспечивает надёжное соединение и является важным компонентом для электроники и радиотехники.
