Назначение соединителя СШРП3ЭШ7-К «5»

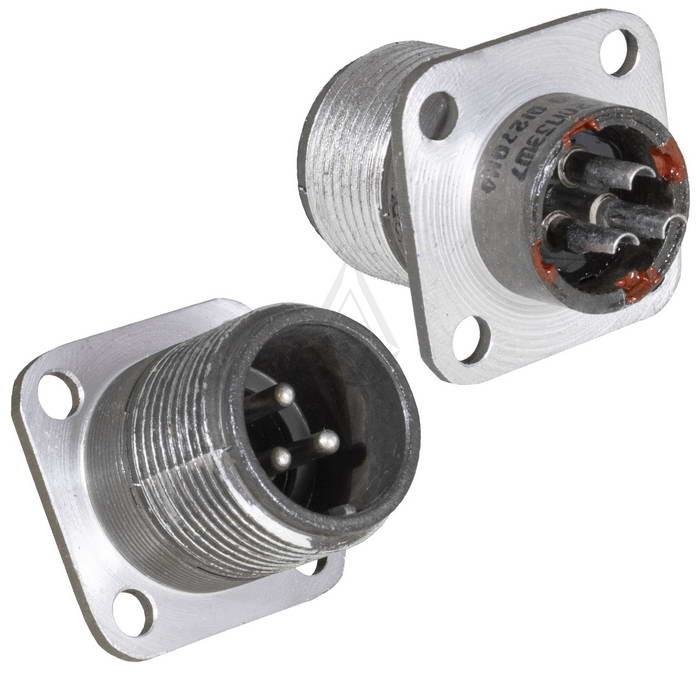

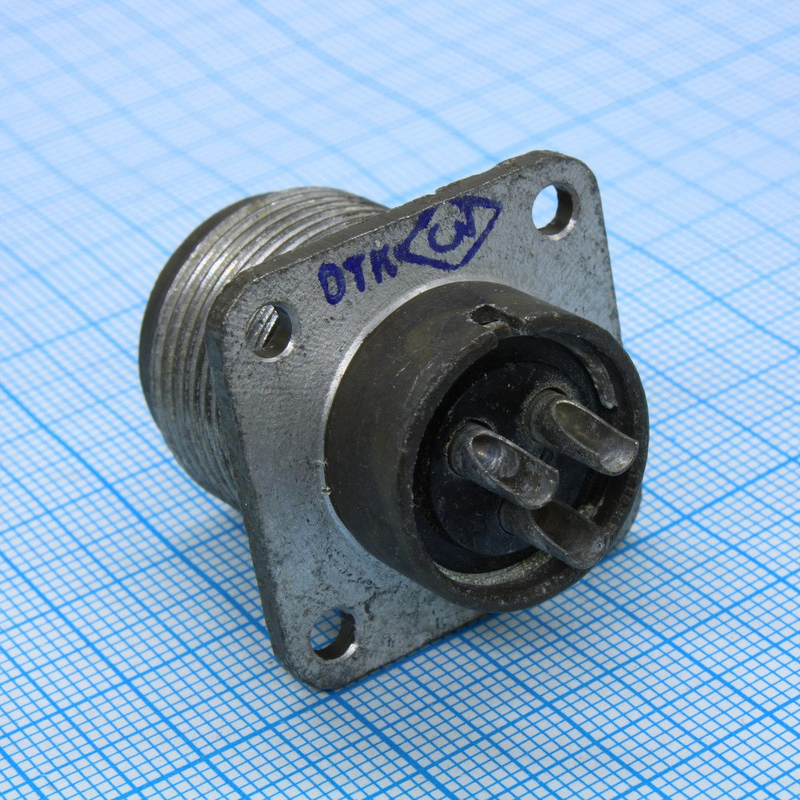

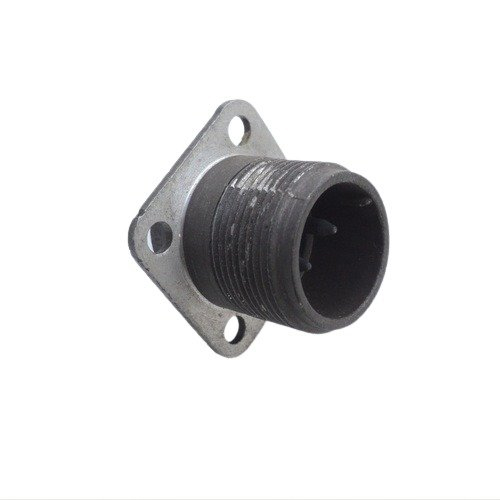

СШРП3ЭШ7-К «5» — приборная вилка цилиндрического низкочастотного соединителя герметичного типа. Изделие предназначено для надёжного соединения электрических цепей в узлах электронной аппаратуры общего и специального назначения. Вилка применяется в составе разъёмных соединений, где требуется стабильная передача сигнала и электрической энергии при повышенных требованиях к герметичности узла.

Соединитель работает в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Такие параметры позволяют использовать изделие в низкочастотных цепях питания и управления электронной аппаратуры.

Подтверждённые особенности конструкции

Вилка выполнена блочной, без патрубка, что упрощает её установку в блоках и корпусах приборов. Контакты имеют серебряное покрытие, количество контактов — 3. Монтаж производится внутренний, с пайкой проводов к хвостовикам контактов. Фиксация в сочленённом состоянии резьбовая, поляризация одношпоночная: такое сочетание исключает неправильное соединение и обеспечивает механическую стойкость при вибрационных нагрузках.

Технические характеристики

• Максимальный ток на контакт: от 10 до 35 А.
• Максимальная токовая нагрузка: до 50 А.
• Сопротивление контактов: не более 1,3 мОм.
• Сопротивление изоляции: не менее 5000 МОм в нормальных условиях.
• Рабочая частота: до 3 МГц.
• Рабочее напряжение: до 850 В (амплитудное значение).
• Число контактов: 3.
• Покрытие контактов: серебряное.

Расшифровка обозначения

Маркировка изделия построена по стандартной схеме: СШР — тип соединителя; 20 — размер корпуса; П — исполнение без патрубка; 3 — число контактов; ЭШ — вилка; 7 — сочетание контактов. Таким образом, обозначение СШРП3ЭШ7-К полностью отражает конструктивные признаки конкретного исполнения.

Совместимость и применение

Вилка взаимосовместима с розетками СШР, СШРГ и 2РТТ. Это позволяет применять её как в новых сборках, так и при замене вышедших из строя элементов в уже эксплуатируемом оборудовании. Изделие изготавливается в исполнении УХЛ для категорий качества ОТК и ОСМ, что подтверждает пригодность к работе в различных климатических условиях в составе аппаратуры соответствующего класса.

Данные о приёмке и годе выпуска

Для данной позиции указана приёмка «5» и год выпуска 2020. Приёмка «5» соответствует особо жёстким требованиям к качеству и надёжности изделия. Такие соединители востребованы в ответственных узлах, где недопустимы отказы и нарушения электрического контакта.

Область применения

СШРП3ЭШ7-К «5» применяется в электронной аппаратуре общего и специального назначения: в блоках питания, пультах управления, измерительных и радиотехнических устройствах. Благодаря герметичному исполнению, резьбовой фиксации и одношпоночной поляризации вилка подходит для эксплуатации в составе узлов, подверженных воздействию влаги, пыли и механических нагрузок. Артикул изделия — 8671, категория — СШР.
