Назначение и область применения

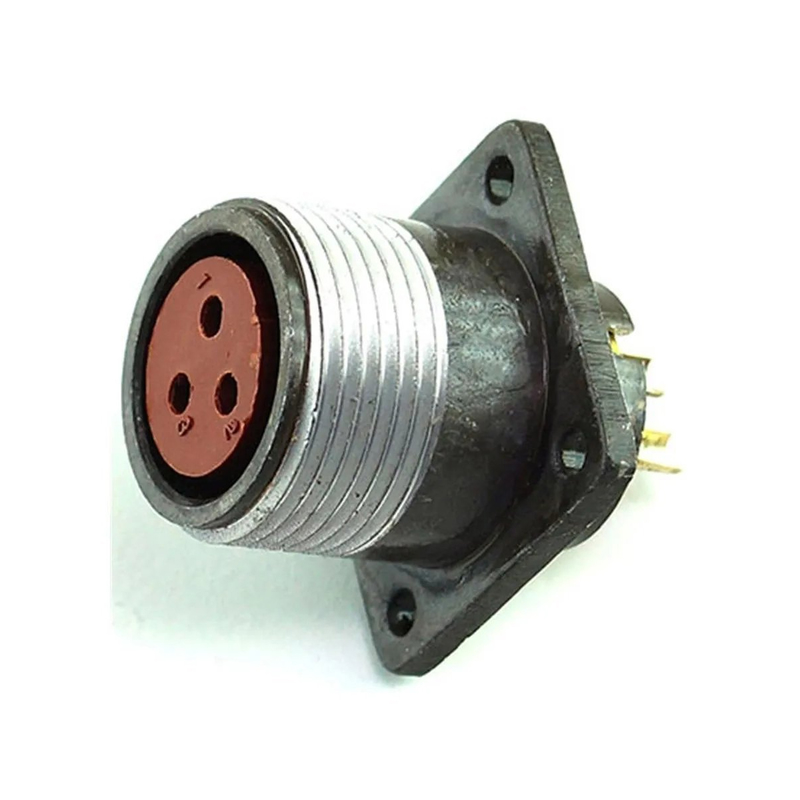

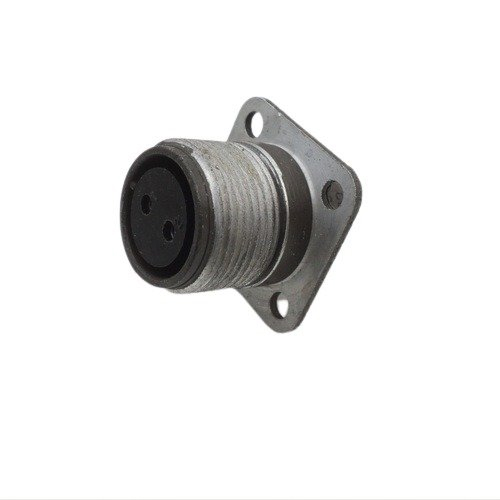

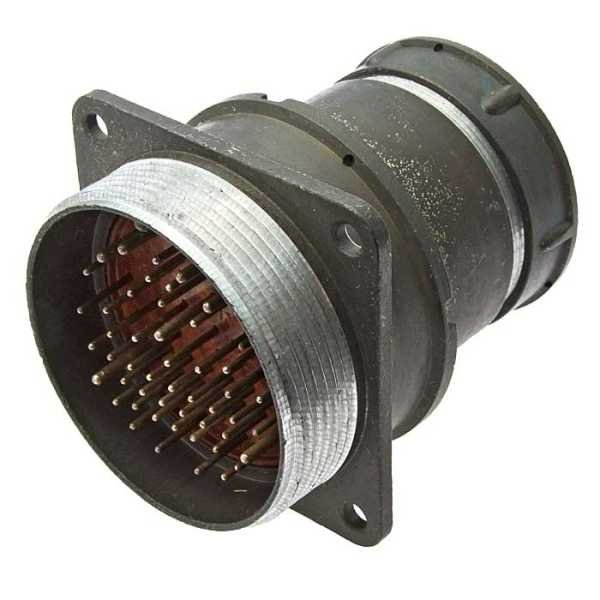

СШРП3ЭГ7 «5» — цилиндрический низкочастотный герметичный электрический соединитель, представляющий собой приборную розетку с резьбовой фиксацией в сочленённом состоянии. Изделие предназначено для внутреннего (приборного) монтажа и используется в цепях постоянного и переменного тока частотой до 3 МГц.

Разъём применяется в электро-, радио- и контрольно-измерительной аппаратуре как надёжное средство подключения кабелей и отдельных блоков. Благодаря герметичному исполнению и стойкости к разреженной атмосфере соединитель востребован в тех случаях, когда к стабильности электрического контакта предъявляются повышенные требования, а условия эксплуатации далеки от нормальных.

Конструкция и расшифровка обозначения

Корпус соединителя цилиндрической формы оснащён резьбовым соединением, которое удерживает части разъёма в сочленённом положении. Контакты рассчитаны на пайку, материал контактов — латунь, покрытие — серебро. Исполнение приборное, без патрубка, поэтому гайка для крепления кабеля в приборной части отсутствует.

Обозначение СШРП3ЭГ7 расшифровывается следующим образом:

• СШР — тип соединителя: специальный, цилиндрический;
• П — приборное исполнение, без патрубка;
• 3 — количество контактов (трёхконтактный разъём);
• Э — вид гайки патрубка (в приборной части без патрубка гайка для крепления кабеля отсутствует);
• Г — вид приборной части: розетка (гнездо);
• 7 — схема сочетания и расположения контактов (номер варианта контактов).

Категория товара — СШР, артикул — 8668. Производитель в представленных данных не указан.

Основные электрические характеристики

Соединитель рассчитан на работу в цепях с рабочим напряжением до 850 В (амплитудное значение для переменного тока, применимо также для постоянного тока). Максимальный ток на одиночный контакт достигает 35 А, рабочий ток составляет до 25 А на контакт в зависимости от конкретного исполнения.

Сопротивление одного контакта диаметром 2,5 мм — не более 1 мОм. Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

Механическая и климатическая стойкость

Рабочий диапазон температур окружающей среды составляет примерно от минус 60 °C до плюс 60…70 °C. С учётом перегрева контактов допускается кратковременная работа при температуре до примерно плюс 110 °C.

Соединитель сохраняет работоспособность при пониженном атмосферном давлении до 1,3·10⁻⁴ Па (10⁻⁶ мм рт. ст.), что позволяет применять его в условиях разреженного воздуха. Изделие устойчиво к синусоидальной вибрации в диапазоне частот 1–5000 Гц с ускорением до примерно 300 м/с² (около 30 g).

К механическим ударам предъявляются следующие требования:

• одиночного действия — ускорения до порядка 1000 g;
• многократного действия — около 20–35 g.

Минимальная наработка составляет не менее 1000 часов.

Приёмка и сведения о партии

Товар имеет приёмку «5», год выпуска — 2020. Указанные характеристики подтверждают принадлежность изделия к серии специальных герметичных цилиндрических соединителей, предназначенных для ответственных применений в приборостроении.
