Назначение розетки СШРП31ЭШ3 «5»

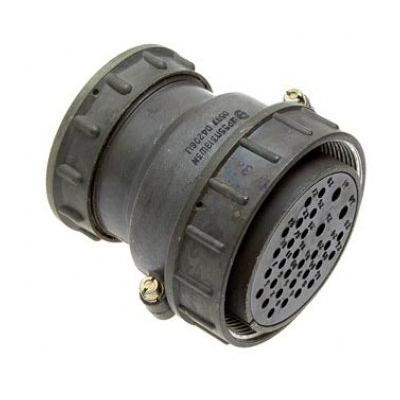

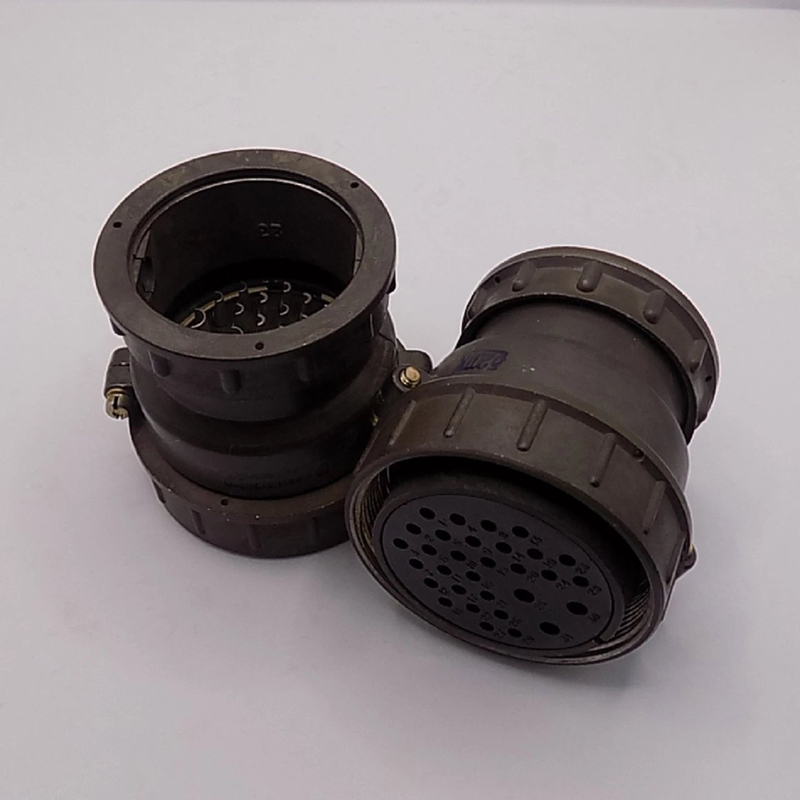

СШРП31ЭШ3 «5» — кабельная розетка из серии соединителей ШР (СШР), предназначенная для надёжного электрического соединения в различных системах. Это негерметичный разъём с 31 контактом, рассчитанный на работу с экранированными кабелями в цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В амплитудного значения. Изделие применяется для коммутации электрических цепей в условиях, требующих устойчивости к механическим и климатическим воздействиям.

Расшифровка обозначения

Маркировка СШРП31ЭШ3 построена по стандартной схеме авиационных соединителей серии ШР (СШР) и включает несколько смысловых элементов:

• СШР (или ШР) — тип авиационного соединителя;
• П — исполнение с прямым патрубком;
• 31 — количество контактов;
• Э — наличие гайки патрубка для экранированного кабеля;
• Ш — исполнение розетки (гнёзда);
• 3 — вариант сочетания контактов.

Конструкция контактной группы включает 14 контактов диаметром 1,5 мм, 14 контактов диаметром 2,5 мм и от 2 до 3 контактов диаметром 3,5 мм, что обеспечивает гибкость при построении схемы соединений.

Технические характеристики

Соединитель рассчитан на эксплуатацию в жёстких условиях. Он выдерживает вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 30g, а также удары с перегрузкой до 500g. Сопротивление изоляции составляет не менее 5000 МОм. Ресурс работы по числу сочленений–расчленений — не менее 500 циклов.

Контактная система выполняет функции передачи тока с низким переходным сопротивлением от 0,3 до 2,5 мОм. Контакты изготавливаются из серебра или никеля. Токовая нагрузка на один контакт составляет от 20 до 50 А, а суммарная нагрузка на разъём достигает 552 А. Климатическое исполнение УХЛ допускает применение изделия как внутри помещений, так и на открытом воздухе.

Розетка сохраняет работоспособность при пониженном давлении вплоть до 1,3 умноженное на 10 в минус четвёртой степени Па. Соединение с вилками осуществляется резьбовым способом, а одношпоночная поляризация исключает неправильную стыковку.

Применение и особенности монтажа

Основные области применения СШРП31ЭШ3 «5» — авиация, промышленность и электроника. Разъём предназначен для монтажа с экранированными кабелями, что обеспечивает защиту цепей от помех. Конструкция с прямым патрубком и гайкой для экранированного кабеля упрощает заделку экрана и фиксацию кабеля в корпусе розетки.

Изделие относится к категории СШР и выпускается с приёмкой «5», что подтверждает соответствие требованиям приёмочного контроля. Благодаря сочетанию механической прочности, широкого диапазона рабочих напряжений и частот, а также устойчивости к климатическим факторам, розетка подходит для ответственных систем, где требуется стабильное электрическое соединение.

Краткая сводка параметров

• Количество контактов: 31;
• Тип: розетка (гнёзда), негерметичная;
• Напряжение: до 850 В амплитудного значения;
• Частота: до 3 МГц;
• Сопротивление изоляции: не менее 5000 МОм;
• Ток на контакт: от 20 до 50 А, общий — до 552 А;
• Ресурс: 500 сочленений–расчленений;
• Климатическое исполнение: УХЛ;
• Приёмка: «5»;
• Артикул: 8795.
