Назначение соединителя СШРП30НШ1

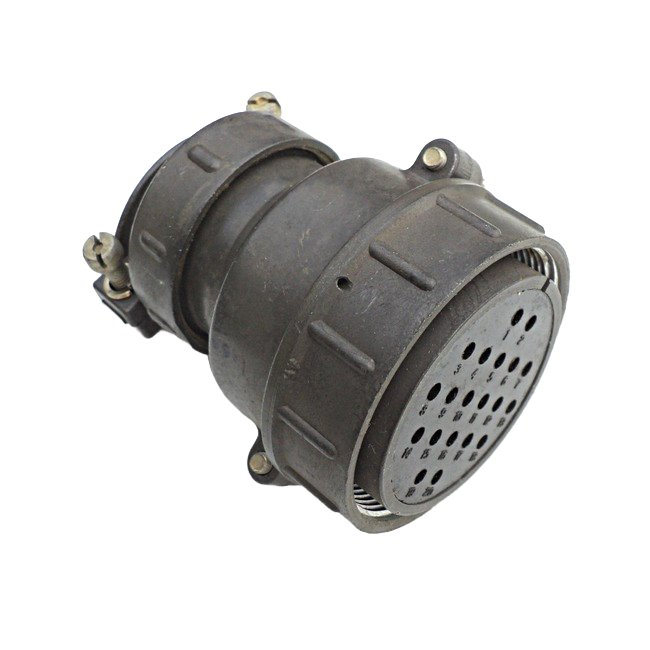

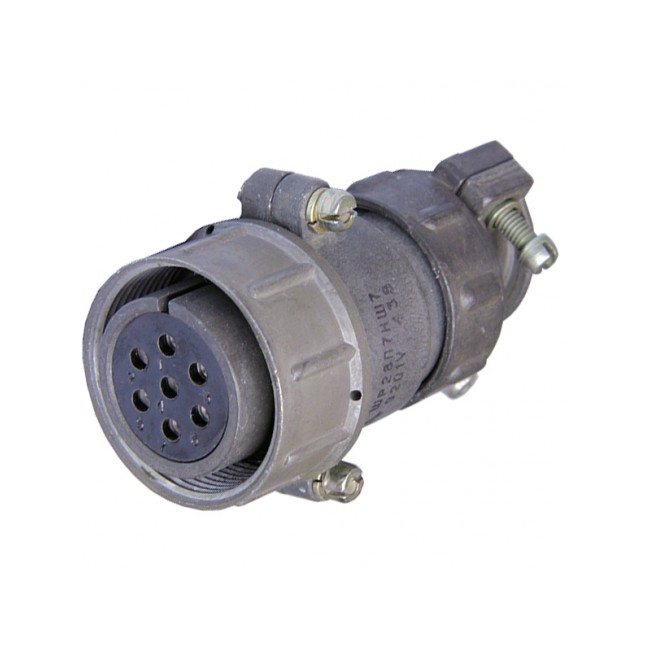

СШРП30НШ1 — приборная или кабельная розетка серии ШР с патрубком, предназначенная для надёжного электрического соединения оборудования в цепях постоянного и переменного тока с частотой до 3 мегагерц. Амплитудное значение рабочего напряжения достигает 850 вольт. Изделие относится к категории СШР и применяется там, где требуется стабильная передача сигналов и электрической мощности между блоками аппаратуры.

Основное назначение соединителя — обеспечение разъёмного контакта между приборной частью и кабельной линией. Конструкция с патрубком позволяет организовать ввод кабеля и защитить место подсоединения от механических нагрузок. Такое решение востребовано в промышленных системах, измерительной технике и аппаратуре, где важны надёжность и повторяемость соединения.

Область применения

Соединители серии ШР, к которым относится СШРП30НШ1, используются в промышленных системах управления, измерительных комплексах, испытательных стендах и другой аппаратуре, работающей с сигналами и питанием. Приборная часть выпускается без патрубка либо с прямым или угловым патрубком, кабельная — аналогично, что даёт гибкость при монтаже в стеснённых условиях и при прокладке трасс различной конфигурации.

Благодаря устойчивости к вибрации и ударам изделие подходит для оснащения оборудования, подвергающегося механическим воздействиям в процессе эксплуатации. Климатическое исполнение обычно соответствует группе УХЛ, то есть рассчитано на умеренный климат.

Подтверждённые технические характеристики

Ниже приведены характеристики, указанные для данной категории соединителей. Конкретные значения могут зависеть от модификации изделия.

• Сопротивление изоляции — не менее 5000 мегаом в нормальных условиях.
• Максимальная токовая нагрузка — до 210 ампер в зависимости от модификации.
• Количество сочленений-расчленений — 500 циклов.
• Минимальная наработка — 1000 часов.
• Срок сохраняемости — 15 лет.
• Рабочее напряжение — до 850 вольт амплитудного значения.
• Рабочая частота — до 3 мегагерц.

Устойчивость к внешним воздействиям

Соединитель выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 герц с ускорением до 300 метров на секунду в квадрате. Механические удары: одиночный — с ускорением до 5000 метров на секунду в квадрате, многократный — до 350 метров на секунду в квадрате. Климатическое исполнение — обычно УХЛ для умеренного климата.

Конструктивные особенности и монтаж

Наличие патрубка обеспечивает удобство подключения кабеля и механическую разгрузку контактной группы. Приборная часть соединителя изготавливается с прямым или угловым патрубком либо без него, кабельная часть — по аналогичному принципу. Такая вариативность позволяет подобрать исполнение под конкретную компоновку аппаратуры и направление подводимого кабеля.

Комплектация и сведения о товаре

Артикул изделия — 8775. Категория — СШР. Название — СШРП30НШ1. Производитель в предоставленных данных не указан. Сведения о комплектации, стране производства, сертификатах и гарантии в доступных данных отсутствуют, поэтому не приводятся.

Перед применением рекомендуется уточнить у поставщика конкретную модификацию, так как максимальная токовая нагрузка и тип патрубка могут различаться в зависимости от исполнения. Соединитель предназначен для эксплуатации в составе электрических цепей с соблюдением допустимых значений напряжения, тока и частоты, указанных выше.
