Назначение соединителя СШРП30ЭШ1

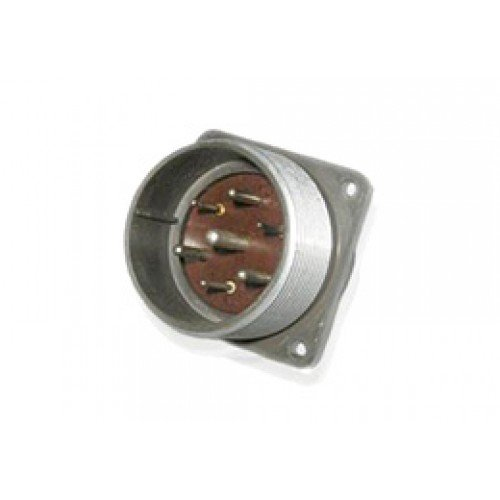

СШРП30ЭШ1 представляет собой герметичную цилиндрическую вилку блочную из серии низкочастотных соединителей типа ШР и СШР. Изделие относится к разъёмам всеклиматического исполнения и предназначено для организации разъёмных электрических соединений в радиоэлектронной аппаратуре, измерительных комплексах, а также в военной и промышленной технике, где предъявляются повышенные требования к надёжности и устойчивости к внешним воздействиям.

Конструкция вилки блочной предполагает её установку непосредственно на корпус или блок аппаратуры. Резьбовой способ сочленения обеспечивает механическую фиксацию ответной части и стабильный электрический контакт при воздействии вибрации и ударных нагрузок. Наличие резьбового патрубка позволяет подключать экранированный кабель, что важно для защиты передаваемых сигналов от электромагнитных помех.

Подтверждённые технические особенности

Приведённые ниже параметры характеризуют изделие как элемент силовой и сигнальной коммутации повышенной надёжности.

• Количество контактов — 30 штук, как правило, все диаметром 2,5 мм, штыревого типа.
• Тип соединения — герметичный, резьбовой, с патрубком под экранированный кабель.
• Максимальное рабочее напряжение — до 850 В переменного или постоянного тока.
• Токовая нагрузка — обычно порядка 15–20 А на контакт, суммарный ток может достигать нескольких сотен ампер в зависимости от конструкции и применяемых стандартов.
• Интервал рабочих температур — примерно от минус 60 до плюс 60 или плюс 70 градусов Цельсия в зависимости от конкретного исполнения.
• Климатическое исполнение — УХЛ, всеклиматика, влажность до 95–98 процентов при плюс 25 градусах Цельсия.
• Вибрация и удары — выдерживает синусоидальную вибрацию до 300 м/с² (30 g) и ударные перегрузки до сотен g; однократный удар может достигать значений до 1000 g и более в некоторых модификациях.
• Ресурс — число циклов сочленения и расчленения около 500, минимальная наработка порядка 1000 часов, срок хранения или сохраняемости до 15–25 лет в зависимости от конкретных технических условий.

Материалы и электрические параметры

Корпус вилки обычно изготавливается из алюминиевых сплавов, иногда с анодированием или другим покрытием для защиты от коррозии. Изолятор и контактная вставка выполняются из композиционных материалов, таких как карболит, текстолит и другие, обеспечивающих высокое сопротивление изоляции до 5000 МОм в нормальных условиях. Контакты имеют покрытие, подбираемое по требованию, например никель или благородные металлы. Сопротивление контактов составляет порядка единиц миллиом на контакт.

Применение

СШРП30ЭШ1 востребован в тех областях, где требуется герметичное и механически прочное разъёмное соединение с большим числом цепей. К типовым сферам применения относятся:

1. Радиоэлектронная аппаратура различного назначения, включая блоки, работающие в условиях повышенной влажности и перепадов температур.
2. Измерительные комплексы, где важна стабильность контактного сопротивления и защита сигнальных цепей от помех.
3. Военная техника, для которой критичны устойчивость к вибрации, ударам и широкому диапазону климатических воздействий.
4. Промышленное оборудование, эксплуатируемое в тяжёлых условиях и требующее надёжной коммутации силовых и сигнальных линий.

Благодаря герметичному исполнению, резьбовому сочленению и всеклиматическому исполнению вилка блочная СШРП30ЭШ1 подходит для стационарных и подвижных объектов, в том числе размещаемых на открытом воздухе, при условии соблюдения требований технических условий на конкретную модификацию.
