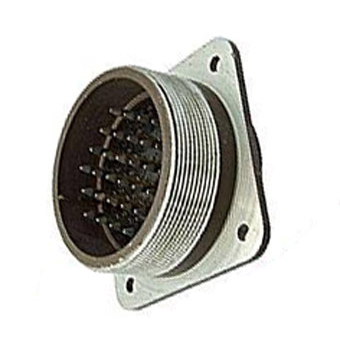

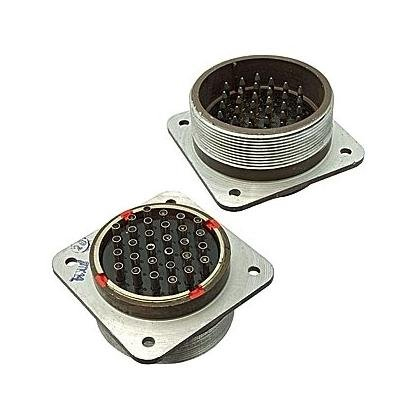

СШРП30ЭШ1 ВИЛКИ БЛОЧНЫЕ

Цена: ПОД ЗАКАЗ

Технические характеристики

сшрг55п30эш1 вилка блочная (5)

СШР55П30ЭШ1 — это соединитель, предназначенный для работы в электрических цепях как постоянного, так и переменного тока с частотой до 3 МГц. Он может использоваться при максимальном напряжении до 850 В и рабочем токе до 20 А. Данный разъем имеет цилиндрическую форму и состоит из двух частей: вилки и розетки.

Основные характеристики

Количество контактов : 30
Диаметр контактов : 2,5 мм
Сопротивление контактов : не более 1 мОм
Сопротивление изоляции : не менее 5000 МОм
Рабочий температурный диапазон : от -60 до +70 °C
Минимальная наработка : 1000 часов
Срок хранения : до 25 лет

Конструкция и материалы

Соединитель выполнен из алюминиевого сплава (А-22) с карболитовой вставкой (изоляцией). Контакты покрыты серебром для улучшения проводимости. Метод соединения — резьбовой, что обеспечивает надежность и долговечность соединений.

Применение

СШР55П30ЭШ1 используется в различных областях, включая электронику, электротехнику и промышленность. Он может быть найден в измерительных приборах и радиоаппаратуре, что подчеркивает его универсальность и надежность.

Структура обозначения

Обозначение СШР55П30ЭШ1 расшифровывается следующим образом:

СШР — тип соединителя;
55 — условный размер корпуса;
П — конструктивное исполнение (для приборной части без патрубка);
30 — количество контактов;
Э — вид гайки патрубка (для экранированного кабеля);
Ш — тип разъема вилка ;
1 — условное число сочетания контактов.

Данный разъем является негерметичным и относится к климатическому исполнению УХЛ, что делает его подходящим для использования в различных условиях эксплуатации.

Описание

Назначение

СШРП30ЭШ1 представляет собой электрический соединитель (разъём) цилиндрической формы, предназначенный для коммутации электрических цепей как постоянного, так и переменного тока с частотой до 3 МГц. Изделие относится к категории блочных вилок и применяется для соединения кабельных линий с приборными частями радиоэлектронной аппаратуры. Вилка рассчитана на максимальное рабочее напряжение до 850 В и рабочий ток до 20 А.

Соединитель может эксплуатироваться в составе электрических цепей, где требуется надёжное и многократно разъёмное соединение с малым переходным сопротивлением контактов. Обозначение «блочная» указывает на конструктивное исполнение, предназначенное для установки в блоках и приборных корпусах, а также для сочленения с ответными розетками соответствующего типоразмера.

Технические характеристики

Ниже приведены подтверждённые параметры, относящиеся к данному типу соединителей серии СШР с 30 контактами:

Количество контактов: 30
Диаметр контактов: 2,5 мм
Сопротивление контактов: не более 1 мОм
Сопротивление изоляции: не менее 5000 МОм
Максимальное напряжение: до 850 В
Рабочий ток: до 20 А
Частотный диапазон: до 3 МГц
Рабочий температурный диапазон: от минус 60 до плюс 70 градусов Цельсия
Минимальная наработка: 1000 часов
Срок хранения: до 25 лет

Соединитель является негерметичным и относится к климатическому исполнению УХЛ, что допускает его применение в различных условиях эксплуатации в пределах указанного температурного диапазона.

Конструкция и материалы

Корпусные детали соединителя изготовлены из алюминиевого сплава марки А-22. В качестве изоляции применена карболитовая вставка, обеспечивающая электрическую изоляцию между контактами и корпусом. Контактные элементы имеют серебряное покрытие, что снижает переходное сопротивление и повышает стабильность электрического соединения.

Метод соединения частей разъёма — резьбовой. Такое исполнение обеспечивает механическую прочность сочленения, устойчивость к вибрационным нагрузкам и удобство монтажа при техническом обслуживании аппаратуры.

Расшифровка обозначения

Структура обозначения СШРП30ЭШ1 читается следующим образом:

СШР — тип соединителя;
П — конструктивное исполнение (для приборной части без патрубка);
30 — количество контактов;
Э — вид гайки патрубка (для экранированного кабеля);
Ш — тип разъёма, вилка;
1 — условное число сочетания контактов.

Применение

Вилки блочные данной серии используются в электронике, электротехнике и промышленности. Их можно встретить в измерительных приборах, радиоаппаратуре и другом оборудовании, где необходима передача сигналов и питания через много контактное разъёмное соединение. Соединитель подходит для работы в цепях как постоянного, так и переменного тока в пределах заявленных электрических и температурных параметров.

Благодаря серебряному покрытию контактов и карболитовой изоляции изделие обеспечивает стабильные электрические характеристики на протяжении всего срока службы. Резьбовое соединение частей разъёма упрощает многократное сочленение и расчленение без потери надёжности контакта. Указанная минимальная наработка 1000 часов и срок хранения до 25 лет характеризуют изделие как рассчитанное на длительную эксплуатацию и хранение в составе комплектующих.
