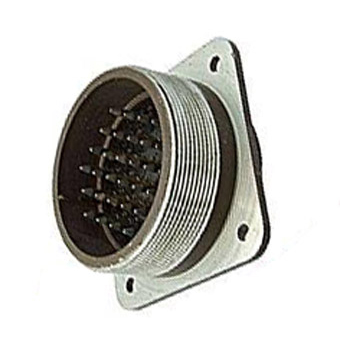

Назначение соединителя СШРП30ЭШ1

СШРП30ЭШ1 представляет собой вилку (кабельную часть) электрического соединителя типа СШР, предназначенного для работы в цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В. Изделие применяется для коммутации электрических цепей в составе приборных и кабельных соединений, где требуется надёжная передача сигнала и питания между блоками оборудования.

Соединители серии СШР относятся к классу цилиндрических низкочастотных соединителей и традиционно используются в промышленной, измерительной и специальной аппаратуре. Артикул товара — 8744, категория — СШР.

Особенности и технические характеристики

Модель СШРП30ЭШ1 содержит 30 контактов диаметром 2,5 мм. Ниже приведены основные параметры, подтверждённые для соединителей данной серии:

• Количество контактов — 30, диаметр каждого контакта 2,5 мм.
• Сопротивление контактов — не более 1 мОм.
• Рабочий диапазон температур — от минус 60 градусов Цельсия до плюс 70 градусов Цельсия.
• Минимальная наработка — не менее 1000 часов.
• Количество циклов сочленения и расчленения — до 500 раз.
• Максимальный ток на одиночный контакт — от 10 до 35 А в зависимости от исполнения; для кабельной части он может составлять до 17,5 А.
• Рабочее напряжение — до 850 В.
• Рабочая частота — до 3 МГц.

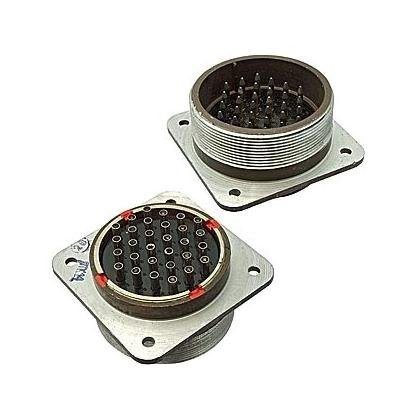

Конструктивно соединители этой серии состоят из двух ответных частей: вилки и розетки. Приборная (блочная) часть выпускается без патрубков, а кабельная часть может иметь прямой или угловой патрубок для ввода провода. Индекс «П» в обозначении соответствует приборной части, индекс «Э» указывает на экранированное исполнение контактов. Обозначение «Ш» традиционно указывает на штыревое исполнение контактов вилки.

Применение и совместимость

Вилка СШРП30ЭШ1 применяется в качестве ответной части при соединении с соответствующей розеткой серии СШР. Такое сочетание обеспечивает разъёмное соединение кабельных линий с приборами и блоками аппаратуры, позволяя быстро производить замену и подключение оборудования без пайки непосредственно на месте эксплуатации.

Благодаря широкому диапазону рабочих температур и устойчивости к многократному сочленению изделие востребовано в составе промышленных систем управления, измерительных комплексов и другой аппаратуры, работающей в сложных условиях. При подборе ответной части необходимо учитывать тип контактов, их количество и диаметр, а также исполнение корпуса — приборное или кабельное.

Производитель в предоставленных данных не указан. Комплектация, страна производства, сертификаты и гарантийные условия для данной позиции также не приводятся, поэтому уточнять их следует отдельно у поставщика.
