Назначение соединителя СШРП30ЭШ1

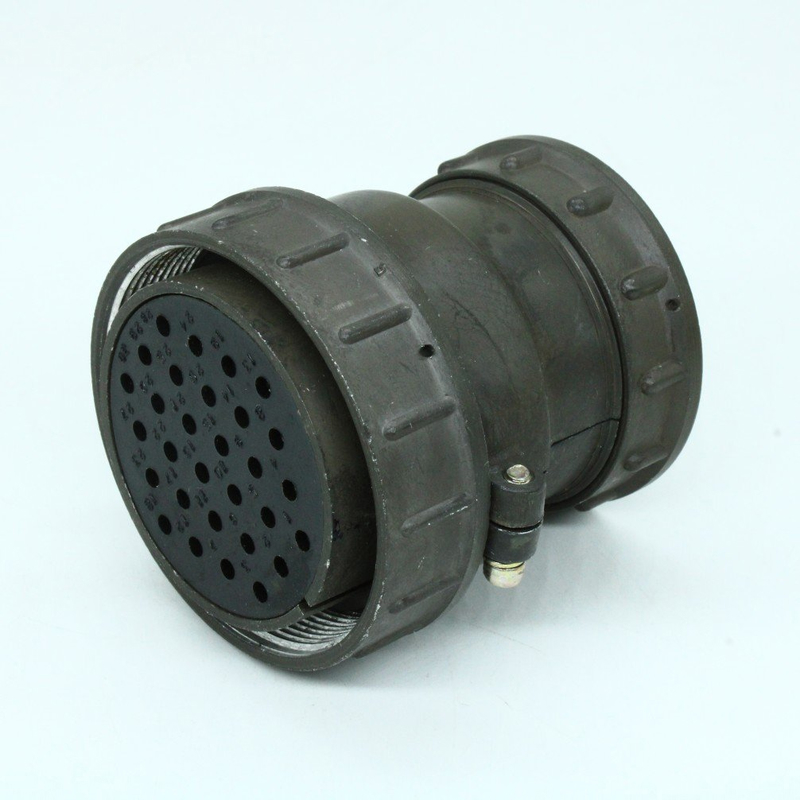

Розетка СШРП30ЭШ1 — цилиндрический низкочастотный негерметичный кабельный соединитель, применяемый в электрических и радиоэлектронных устройствах для подключения кабелей и коммутации цепей. Изделие относится к серии СШР и представляет собой кабельную часть пары «вилка–розетка». Чаще данная розетка обозначается как СШР55П30ЭШ1.

Соединитель предназначен для монтажа с экранированными или неэкранированными кабелями. Он рассчитан на работу в цепях постоянного и переменного тока с частотой до 3 МГц и амплитудным напряжением до 850 В.

Подтверждённые особенности и технические параметры

Электрические характеристики

• Количество контактов — 30, диаметр каждого контакта 2,5 мм.
• Максимальный рабочий ток на один контакт — до 17,5 А.
• Суммарный ток — до 400 А (зависит от реализации и условий охлаждения цепей).
• Сопротивление контакта — не более 1,3 мОм.
• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.
• Контакты обычно выполняются с покрытием серебром, что обеспечивает низкое переходное сопротивление и хорошую стабильность электрических параметров.

Конструктивные особенности

• Корпус металлический, с резьбовым соединением.
• Одношпоночная поляризация обеспечивает надёжную фиксацию и правильную ориентировку при подключении.
• Соединитель негерметичный.

Надёжность и климатическое исполнение

• Климатическое исполнение УХЛ.
• Ресурс — не менее 500 циклов сочленения–расчленения.
• Минимальная наработка — 1000 часов.
• Срок сохраняемости — не менее 15 лет.

Условия эксплуатации и устойчивость к нагрузкам

Соединитель может использоваться как при внутреннем, так и при наружном монтаже при условии защиты от пыли и влаги. Изделие выдерживает синусоидальную вибрацию в диапазоне частот от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате.

Устойчивость к одиночным ударным нагрузкам достигает ускорения до 5000 метров на секунду в квадрате, к многократным ударам — до 350 метров на секунду в квадрате, к линейным нагрузкам — до 2000 метров на секунду в квадрате.

Область применения

Розетка СШРП30ЭШ1 применяется в составе электрических и радиоэлектронных устройств, где требуется коммутация цепей постоянного и переменного тока с частотой до 3 МГц и амплитудным напряжением до 850 В. Благодаря 30 контактам диаметром 2,5 мм и допустимому току до 17,5 А на контакт изделие подходит для подключения многожильных экранированных и неэкранированных кабелей.

Металлический корпус с резьбовым соединением и одношпоночной поляризацией упрощает правильную стыковку с ответной вилкой серии СШР и обеспечивает механическую прочность соединения. Исполнение УХЛ допускает эксплуатацию в широком диапазоне климатических условий при защите от пыли и влаги.
