Назначение

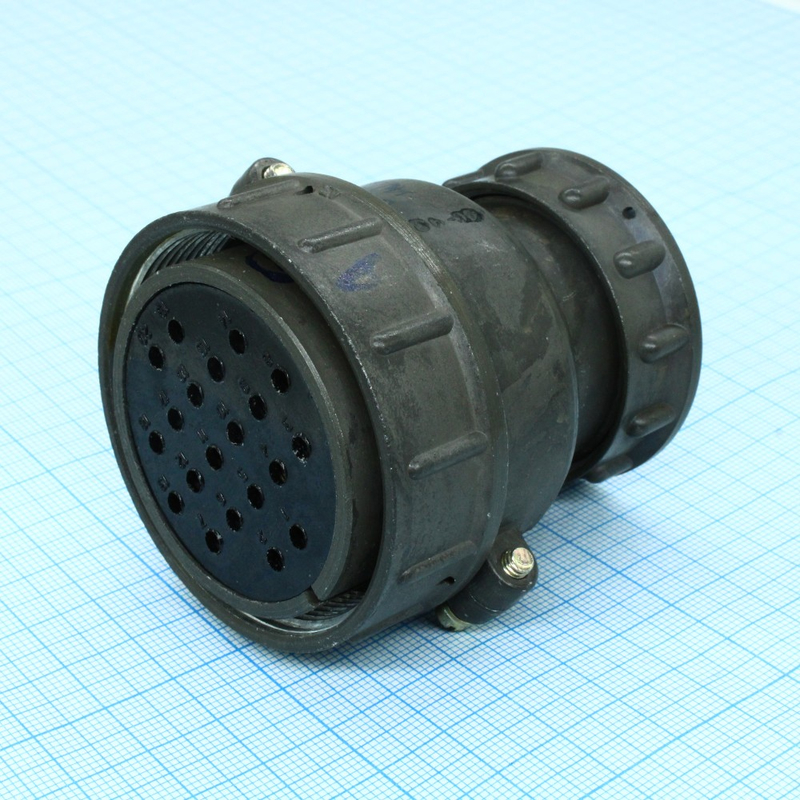

СШРП30ЭШ1 — это кабельная розетка низкочастотного цилиндрического соединителя серии СШР55 (или ШР55), предназначенная для надёжного соединения в электрических цепях. Изделие применяется в радиоэлектронной и радиотехнической аппаратуре общего назначения. Розетка подходит как для внутренних, так и для наружных условий при защите от пыли и влаги, в климатическом исполнении УХЛ.

Данный соединитель относится к категории СШР и поставляется под артикулом 8786. Приёмка изделия — «5», что подтверждает его соответствие установленным требованиям качества для данной категории продукции.

Расшифровка обозначения

Маркировка СШРП30ЭШ1 имеет строгую структуру, каждая позиция которой несёт конкретную информацию о конструкции и возможностях соединителя:

• СШР — тип соединителя;
• 55 — условный размер корпуса;
• П — прямой патрубок;
• 30 — число контактов;
• Э — гайка для экранированного кабеля;
• Ш — розетка (кабельная часть);
• 1 — сочетание контактов.

Таким образом, уже из названия видно, что речь идёт о 30-контактной кабельной розетке с прямым патрубком и элементом для подключения экранированного кабеля.

Технические особенности

Соединитель рассчитан на 30 контактов, обычно это комбинация диаметров 1,5 мм и 2,5 мм. Работа ведётся с постоянным и переменным током частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Токовые характеристики контактов зависят от их диаметра:

• до 17,5–20 А на контакт для диаметра 1,5 мм;
• до 35 А на контакт для диаметра 2,5 мм;
• общая токовая нагрузка — до 374–384 А.

Сопротивление контактов составляет не более 1–2,5 мОм, сопротивление изоляции — не менее 5000 МОм. Контакты имеют серебряное покрытие. Хвостовики подходят для проводов сечением до 3 мм². Предусмотрены блочные или кабельные варианты с прямым или угловым патрубком.

По механической и климатической стойкости изделие выдерживает 500 сочленений-расчленений, наработку не менее 1000 часов и срок сохраняемости 15 лет. Оно устойчиво к вибрации в диапазоне 1–5000 Гц с ускорением до 300 м/с², к ударам до 5000 м/с² и к линейным нагрузкам 2000 м/с².

Важно отметить, что соединитель не является герметичным, поэтому при наружном применении требуется защита от пыли и влаги.

Применение

СШРП30ЭШ1 применяется в приборах для надёжной передачи сигналов и мощности без герметизации. Благодаря 30 контактам, сочетанию диаметров 1,5 мм и 2,5 мм, серебряному покрытию контактов и стойкости к вибрации, ударам и линейным нагрузкам, розетка подходит для эксплуатации в составе радиоэлектронной и радиотехнической аппаратуры общего назначения.

Изделие может использоваться в климатическом исполнении УХЛ как внутри помещений, так и на открытом воздухе при условии защиты от пыли и влаги. Допускается применение проводов сечением до 3 мм², а также исполнение с экранированным кабелем благодаря гайке, предусмотренной в обозначении.

Приёмка «5» подтверждает, что соединитель соответствует предъявляемым требованиям и может применяться в ответственных электрических цепях, где важны стабильность контакта и способность выдерживать многократные сочленения и расчленения в течение всего срока службы.
