Назначение соединителя СШРП30ЭШ1

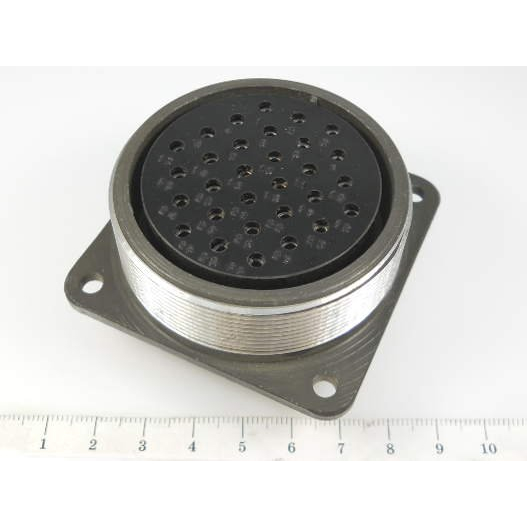

СШРП30ЭШ1 — кабельная розетка серии цилиндрических соединителей «Каскад-5», предназначенная для надёжного электрического соединения в радиоэлектронной и радиотехнической аппаратуре. Изделие применяется там, где требуется передача сигналов и питающих напряжений через разъёмное соединение с повышенными требованиями к стабильности контакта и стойкости к внешним воздействиям.

Соединитель относится к категории СШРП и выпускается производителем «Каскад». Конструктивно это розетка кабельного типа с прямым патрубком, условным размером корпуса 55 мм и 30 контактами диаметром 2,5 мм. Приёмка изделия — «5», что подтверждает соответствие нормам приёмки для ответственных применений.

Основные технические характеристики

Электрические параметры соединителя обеспечивают работу в цепях с высокими требованиями к передаче тока и изоляции.

• Максимальное рабочее напряжение постоянного тока — до 850 В.
• Рабочий ток на контакт — 17,5 А.
• Сопротивление контактов — не более 1 мОм.
• Сопротивление изоляции — не менее 5000 МОм при нормальных климатических условиях.
• Покрытие контактов — серебро.
• Хвостовики рассчитаны на подключение проводов сечением до 3 мм².
• Число контактов — 30, диаметр контакта — 2,5 мм.
• Условный размер корпуса — 55 мм, тип патрубка — прямой.

Ресурсные показатели: соединитель выдерживает 500 циклов сочленения-расчленения. Минимальная наработка составляет 1000 часов, а в некоторых модификациях достигает 5000 часов. Срок сохраняемости — не менее 15 лет.

Условия эксплуатации и стойкость к воздействиям

СШРП30ЭШ1 рассчитан на эксплуатацию в широком диапазоне температур: от минус 60 градусов Цельсия до плюс 110 градусов Цельсия с учётом перегрева контактов. Климатическое исполнение УХЛ допускает применение как внутри помещений, так и на открытом воздухе при условии защиты от пыли и влаги со стороны потребителя. Допускается работа при пониженном давлении вплоть до 1,3 на 10 в минус четвёртой степени Паскаля.

По механическим воздействиям изделие устойчиво к следующим нагрузкам:

• синусоидальная вибрация в диапазоне от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате;
• одиночные механические удары с ускорением до 5000 метров на секунду в квадрате;
• многократные механические удары с ускорением до 350 метров на секунду в квадрате;
• линейное ускорение до 2000 метров на секунду в квадрате.

Область применения и особенности монтажа

Соединитель применяется в радиоэлектронной и радиотехнической аппаратуре, где необходимо обеспечить надёжную коммутацию цепей с числом проводников до 30. Кабельное исполнение с прямым патрубком упрощает ввод проводов и фиксацию жгута, а хвостовики контактов под пайку или обжим позволяют работать с проводом сечением до 3 мм².

Серебряное покрытие контактов снижает переходное сопротивление и повышает стабильность соединения при многократном сочленении. Совокупность характеристик — высокое напряжение до 850 В, ток до 17,5 А на контакт, стойкость к вибрации и ударам, широкий температурный диапазон — делает СШРП30ЭШ1 пригодным для ответственных узлов аппаратуры, эксплуатируемой в жёстких условиях. При монтаже следует учитывать необходимость дополнительной защиты от пыли и влаги при наружном применении, а также соблюдать допустимые нагрузки на контакты и провода.
