Назначение и область применения

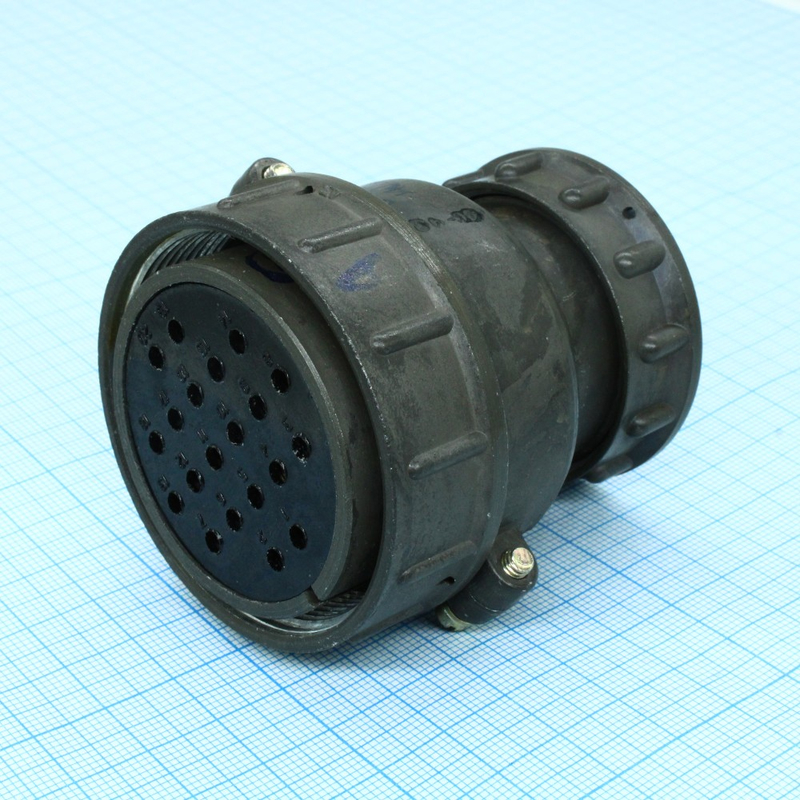

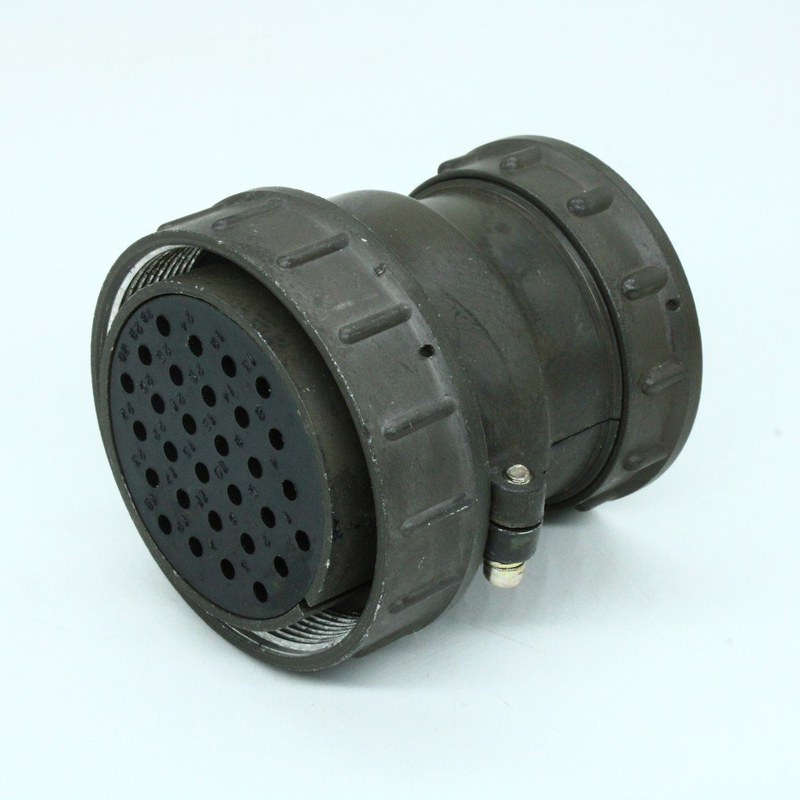

СШРП30ЭШ1 Элекон «5» — это розетка кабельная цилиндрического низкочастотного соединителя, выпускаемая АО «Завод Элекон». Изделие предназначено для надежного соединения электрических цепей постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В. Приемка «5» подтверждает, что изделие соответствует требованиям, предъявляемым к продукции данной категории качества.

Розетка применяется в электро- и радиоприборах, контрольно-измерительной технике, а также в промышленных системах, где требуется объемный монтаж методом пайки. Соединитель востребован в тех случаях, когда необходима коммутация большого числа цепей в условиях повышенных вибрационных и ударных нагрузок.

Расшифровка обозначения

Обозначение СШРП30ЭШ1 построено по типовой схеме: СШР — тип соединителя, 30 — количество контактов, Э — гайка для экранированного кабеля, Ш — розетка, 1 — комбинация контактов. Буква П в наименовании указывает на конструктивное исполнение розетки. Такая расшифровка позволяет быстро определить основные параметры изделия без обращения к дополнительной документации.

Технические характеристики

• Количество контактов: 30, из них 22 контакта диаметром 1,5 мм и 8 контактов диаметром 2,5 мм.
• Сопротивление контакта: не более 2,5 мОм для контактов диаметром 1,5 мм и не более 1 мОм для контактов диаметром 2,5 мм.
• Максимальная токовая нагрузка: 20 А на контакт диаметром 1,5 мм и 35 А на контакт диаметром 2,5 мм; общая нагрузка — до 384 А.
• Сопротивление изоляции: не менее 5000 МОм.
• Рабочий диапазон температур: от минус 60 градусов Цельсия до плюс 60 градусов Цельсия.
• Вибрация: диапазон от 1 до 5000 Гц при ускорении до 300 метров на секунду в квадрате; одиночный удар — до 5000 метров на секунду в квадрате.
• Материал корпуса: пластмасса или алюминиевый сплав.
• Покрытие контактов: серебро или никель.
• Климатическое исполнение: УХЛ.
• Приемка: «5».

Конструктивные особенности

Соединитель выполнен негерметичным. Сочленение резьбовое, поляризация одношпоночная, что исключает неправильное подключение и обеспечивает стабильное взаимное положение ответных частей. Розетка оснащена гайкой для экранированного кабеля, что позволяет применять ее в составе экранированных кабельных сборок. Комбинация контактов первого типа предполагает их фиксированное расположение в корпусе.

Розетка взаимосочленяема с вилками и розетками серий СШР и СШРГ по ТУ ГЕО.364.107 и аналогичным, что упрощает комплектование соединителей при ремонте и сборке оборудования. Монтаж выполняется объемным способом методом пайки.

Краткие итоги

СШРП30ЭШ1 Элекон «5» — многофункциональная кабельная розетка с 30 контактами двух типоразмеров, рассчитанная на токи до 35 А на контакт и общую нагрузку до 384 А. Она подходит для ответственных промышленных и измерительных систем, работает в широком диапазоне температур и выдерживает интенсивные вибрационные и ударные воздействия. Артикул изделия — 8788.
